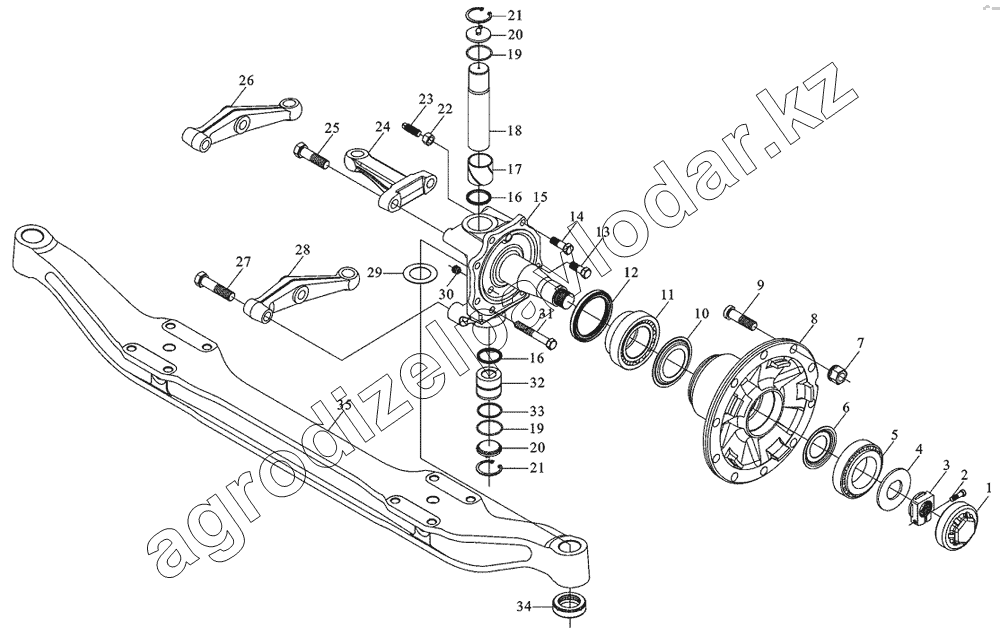

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Передний мост
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
16
16
16
16
17
18
19
19
20
20
21
21
22
23
24
24
25
26
27
28
29
29
30
31
32
32
32
32
33
33
33
33
33
34
34
34
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 06.33719.0067 | 06.33719.0067 | Подшипник | Нет на складе | ||
| 81.96002.0131 | 81.96002.0131 | Болт В18х3 | Нет на складе | ||
| Q151B16120TF2 | Q151B16120TF2 | Болт | Нет на складе | ||
| 06.33719.0065 | 06.33719.0065 | Подшипник | Нет на складе | ||
| 81.93402.6003 | 81.93402.6003 | Подшипник | Нет на складе | ||
| 06.33719.0066 | 06.33719.0066 | Подшипник | Нет на складе | ||
| 81.90770.0096 | 81.90770.0096 | Шайба | Нет на складе | ||
| 1 | 81.44312.0009 | Колпак защитный | Нет на складе | ||
| 2 | Q218B1040TF2 | Стопор | Нет на складе | ||
| 3 | 81.92901.0066 | Гайка | Нет на складе | ||
| 4 | 81.44215.0016 | Шайба стопорная | Нет на складе | ||
| 5 | 06.32499.0034 | Подшипник FАG32310А | Нет на складе | ||
| 5 | 06.32499.0016 | Подшипник SКF32310J2/А | Нет на складе | ||
| 5 | 81.93420.0081 | Подшипник | Нет на складе | ||
| 6 | 81.44303.0021 | Диск | Нет на складе | ||
| 7 | 190003884160 | Гайка | Нет на складе | ||
| 8 | 81.44301.0146 | Передняя ступица | Нет на складе | ||
| 9 | 81.45501.0076 | Болт | Нет на складе | ||
| 10 | 81.44303.0022 | Тарелка | Нет на складе | ||
| 11 | 81.93420.0074 | Подшипник | Нет на складе | ||
| 11 | 06.32499.0043 | Конический роликовый подшипник | Нет на складе | ||
| 11 | 06.32499.0081 | Конический роликовый подшипник | Нет на складе | ||
| 12 | 81.96502.6045 | Кольцо уплотнительное | Нет на складе | ||
| 12 | 06.56289.0267 | Уплотнительная шайба валика | Нет на складе | ||
| 12 | 06.56280.0605 | Кольцо уплотнительное | Нет на складе | ||
| 13 | Q151B1635TF2 | Болт | Нет на складе | ||
| 14 | Q151B1640TF2 | Болт | Нет на складе | ||
| 15 | 81.44201.0143 | Поворотный кулак | Нет на складе | ||
| 16 | 81.96502.6044 | Кольцо уплотнительное | Нет на складе | ||
| 16 | 06.56279.0273 | Уплотнительная шайба валика | Нет на складе | ||
| 16 | 06.56279.0274 | Уплотнительная шайба валика | Нет на складе | ||
| 17 | 81.93020.0706 | Верхняя втулка | Нет на складе | ||
| 18 | 81.44205.0057 | Шкворень | Нет на складе | ||
| 19 | 81.96501.0671 | Кольцо уплотнительное | Нет на складе | ||
| 20 | 81.90712.6011 | Кольцо стопорное | Нет на складе | ||
| 21 | Q43058 | Шайба стопорная | Нет на складе | ||
| 22 | Q341B16 | Гайка № 1 | Нет на складе | ||
| 23 | 81.90490.0479 | Винт | Нет на складе | ||
| 24 | 81.46705.0267 | Поворотный кулак левый | Нет на складе | ||
| 24 | 81.46705.0268 | Рычаг осевой цапфы | Нет на складе | ||
| 25 | 06.02834.3219 | Болт | Нет на складе | ||
| 26 | DZ9100410082 | Рычаг поворотный правый | Нет на складе | ||
| 27 | 06.02834.3223 | Болт | Нет на складе | ||
| 28 | DZ9100410081 | Рычаг поворотный левый | Нет на складе | ||
| 29 | Регулировочнаяшайба | Регулировочная шайба | Нет на складе | ||
| 29 | 81.90711.0671 | Шайба | Нет на складе | ||
| 30 | Пробка | Пробка | Нет на складе | ||
| 31 | Болт | Болт | Нет на складе | ||
| 32 | Игольчатый подшипник | Игольчатый подшипник | Нет на складе | ||
| 32 | Игольчатый подшипник | Игольчатый подшипник | Нет на складе | ||
| 32 | Игольчатый подшипник | Игольчатый подшипник | Нет на складе | ||
| 32 | Игольчатый подшипник | Игольчатый подшипник | Нет на складе | ||
| 33 | 81.90711.0673 | Шайба | Нет на складе | ||
| 33 | 81.90711.0674 | Шайба | Нет на складе | ||
| 33 | 81.90711.0676 | Шайба | Нет на складе | ||
| 33 | 81.90711.0675 | Шайба | Нет на складе | ||
| 33 | 81.90711.0672 | Шайба | Нет на складе | ||
| 34 | 06.32579.0057 | Подшипник | Нет на складе | ||
| 34 | 06.32579.0036 | Подшипник | Нет на складе | ||
| 34 | 81.44210.0017 | Подшипник | Нет на складе | ||
| 34 | 06.32819.0017 | Подшипник | Нет на складе | ||
| 34 | 06.32819.0004 | Подшипник | Нет на складе | ||
| 35 | DZ9100410056 | Передняя ось | Нет на складе | ||
| 35 | DZ9100410058 | Передняя ось | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
