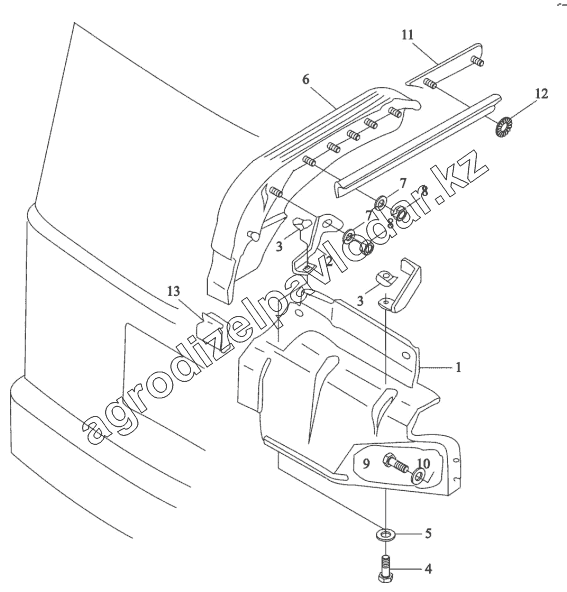

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Крыло правое
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.61230.0066 | Грязезащитный фартук правый | Нет на складе | ||
| 2 | 81.61243.0094 | Уголок | Нет на складе | ||
| 3 | 06.13189.0078 | Гайка SТ6,3-5-SW | Нет на складе | ||
| 4 | 06.07154.1804 | Болт SТ6,3х16С-Н-А3С | Нет на складе | ||
| 5 | 06.15190.0307 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | Нет на складе | ||
| 6 | 81.61210.5364 | Брызговик левый | Нет на складе | ||
| 7 | 06.15190.0309 | Шайба 8,4х24х2-140НV-МАN183-В1 | Нет на складе | ||
| 8 | 06.11184.0114 | Гайка М8-8-А2С | Нет на складе | ||
| 9 | 06.07158.1805 | Болт SТ6,3х19С-Н-А3R | Нет на складе | ||
| 10 | 06.15190.0307 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | Нет на складе | ||
| 11 | DZ1640230172 | Облицовка крыла правого | Нет на складе | ||
| 12 | Q340B05 | Гайка | Нет на складе | ||
| 12 | Q40205 | Шайба | Нет на складе | ||
| 13 | 81.97640.0278 | Хомут U-формы | Нет на складе |
