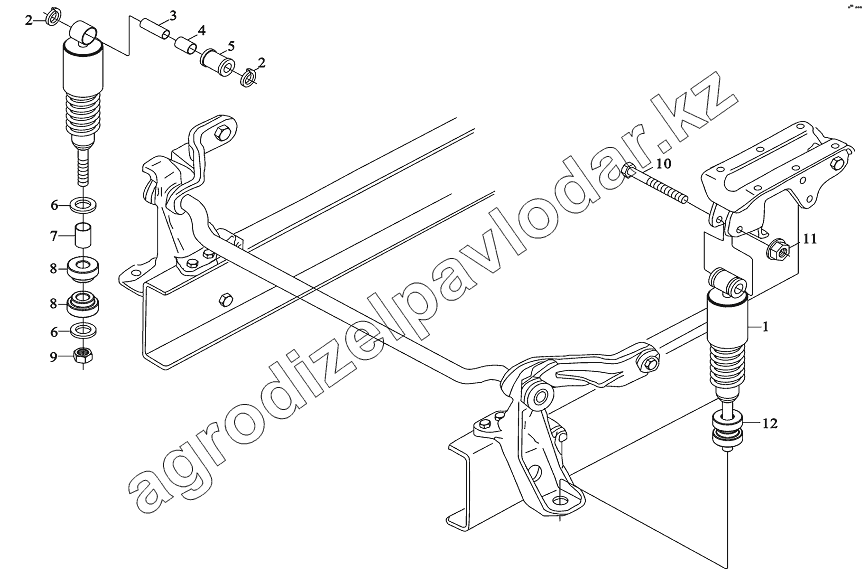

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Элементы передней подвески
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
6
7
8
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.41722.6051 | Пружина | Нет на складе | ||
| 2 | 81.91730.0116 | Шайба | Нет на складе | ||
| 3 | 81.93021.0102 | Втулка 14,2х20х45 | Нет на складе | ||
| 4 | 81.93021.0103 | Втулка 20х23х20 | Нет на складе | ||
| 5 | 81.43706.0039 | Втулка уплотнительная 16х35,5х26 | Нет на складе | ||
| 6 | 81.43703.0008 | Шайба | Нет на складе | ||
| 7 | 81.93021.0104 | Втулка | Нет на складе | ||
| 8 | 81.43706.0033 | Втулка уплотнительная | Нет на складе | ||
| 9 | 06.11241.0307 | Гайка АМ10х1-10-МАN183-В1 | Нет на складе | ||
| 10 | 06.01734.4420 | Болт М14х1,5х75-10,9-МАN183-РНR | Нет на складе | ||
| 11 | 06.11241.0314 | Гайка АМ14,5х1,5-10-МАN183-В1 | Нет на складе | ||
| 12 | 06.15190.0310 | Втулка уплотнительная 10,5х30х2.5-140НV-МАN183-В1 | Нет на складе | ||
| 12 | 81.90712.0032 | Втулка уплотнительная 17х70х5-QSТЕ380N-А4С | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
