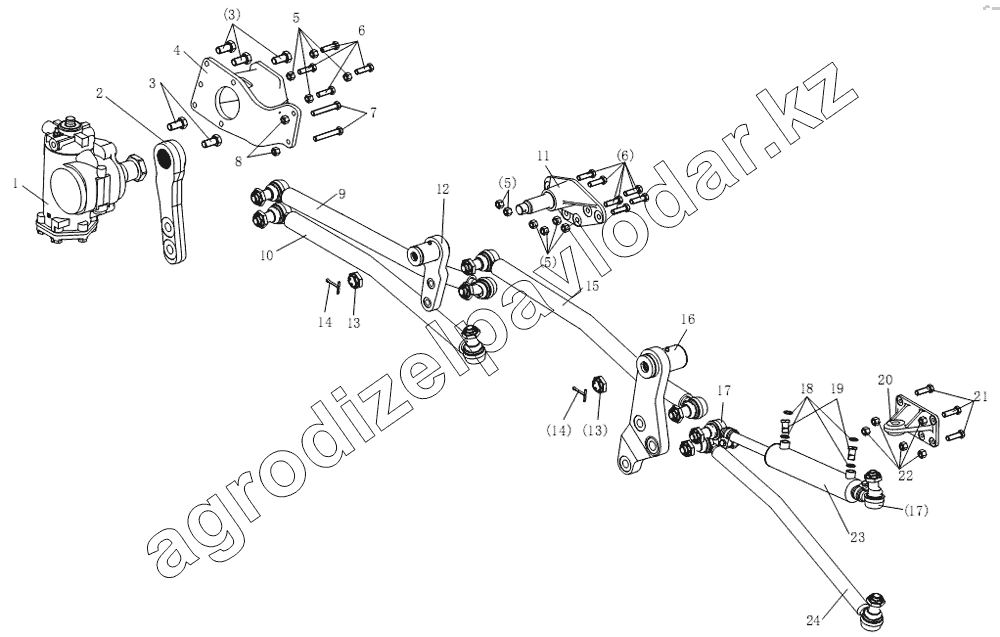

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Двухстороннее устройство
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
5
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9114470070 | Рулевой механизм | Нет на складе | ||
| 2 | 199118470050 | Коромысло | Нет на складе | ||
| 3 | Q151B2040TF2 | Болт | Нет на складе | ||
| 4 | DZ9118470344 | Кронштейн | Нет на складе | ||
| 5 | Q33218 | Гайка самоблокировочная | Нет на складе | ||
| 6 | Q151B1870TF2 | Болт | Нет на складе | ||
| 7 | Q151B16130TF2 | Болт | Нет на складе | ||
| 8 | Q33216 | Гайка | Нет на складе | ||
| 9 | DZ9118430017 | Промежуточная рулевая тяга | Нет на складе | ||
| 10 | DZ9118430022 | Рулевая тяга | Нет на складе | ||
| 11 | 199118470015 | Кронштейн в сборе | Нет на складе | ||
| 12 | 199018470011 | Держатель в сборе | Нет на складе | ||
| 13 | 81.90610.0031 | Гайка | Нет на складе | ||
| 14 | Q5006356 | Шплинт | Нет на складе | ||
| 15 | DZ91189430004 | Промежуточная рулевая тяга | Нет на складе | ||
| 16 | DZ9118470223 | Коромысло в сборе | Нет на складе | ||
| 17 | 81.95301.6225 | Палец шариковый | Нет на складе | ||
| 18 | Q72318T5F | Шайба уплотнительная | Нет на складе | ||
| 19 | 190003962632 | Болт | Нет на складе | ||
| 20 | DZ93319470004 | Упор гидроцилиндра | Нет на складе | ||
| 21 | Q151B1245TF2 | Болт | Нет на складе | ||
| 22 | Q33212 | Гайка | Нет на складе | ||
| 23 | DZ95319470001 | Гидроцилиндр | Нет на складе | ||
| 24 | DZ9118430023 | Рулевая тяга | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
