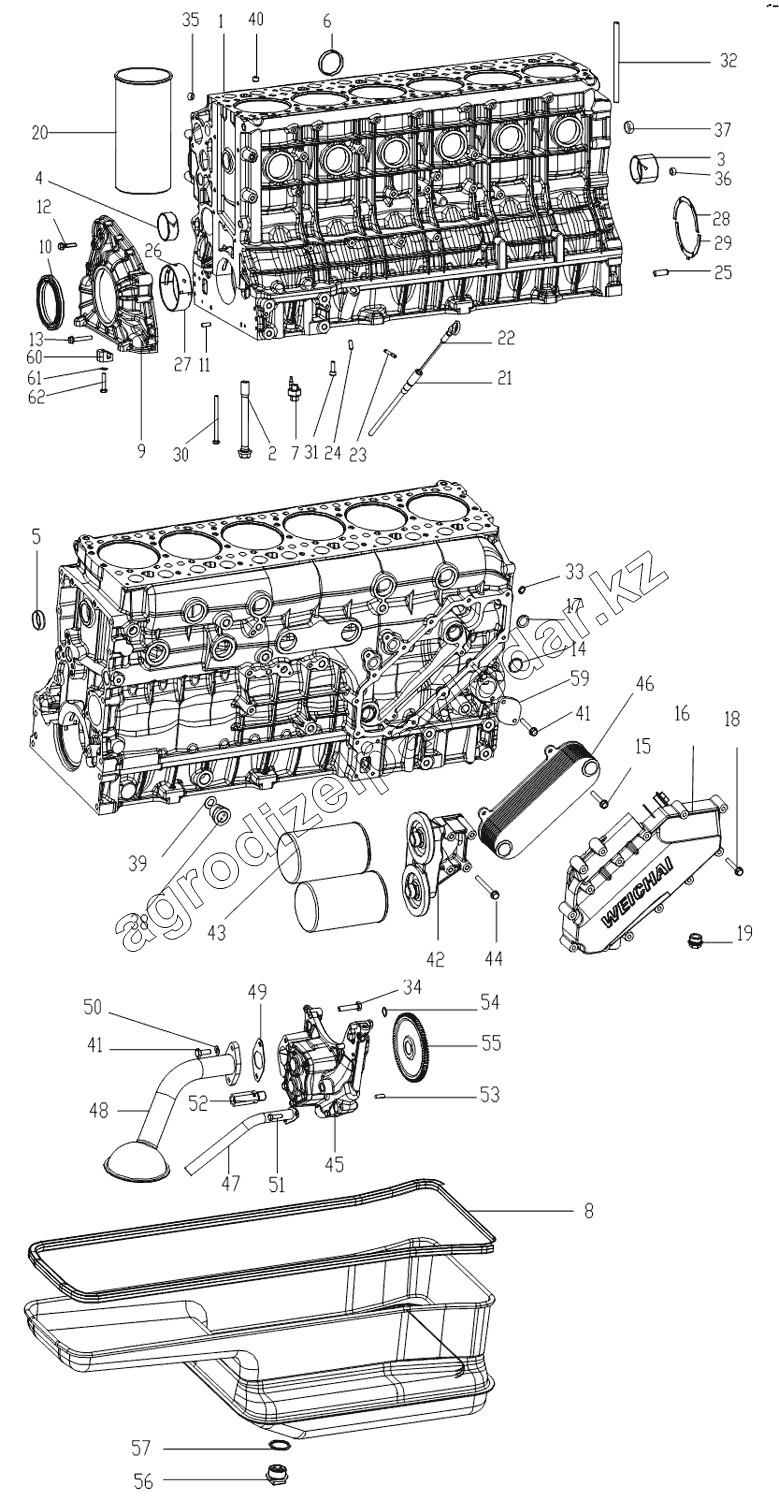

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Блок цилиндров
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612630010004 | Предварительная сборка корпуса цилиндра | Нет на складе | ||
| 2 | 612630010057 | Болт главного подшипника | Нет на складе | ||
| 3 | 612630010075 | Втулка кулачкового вала на заднем конце | Нет на складе | ||
| 4 | 61560010029 | Втулка распредвала | Нет на складе | ||
| 5 | 612639000030 | Чашеобразная пробка | Нет на складе | ||
| 6 | 612639000031 | Чашеобразная пробка | Нет на складе | ||
| 7 | 612630010173 | Форсунка в сборе | Нет на складе | ||
| 8 | 612630010065 | Уплотнительная шайба | Нет на складе | ||
| 9 | 612630010168 | Передняя торцевая крышка | Нет на складе | ||
| 10 | 612630010106 | Передний сальник коленвала | Нет на складе | ||
| 11 | 90003901420 | Вкладыш 8m6х20 DIN7 | Нет на складе | ||
| 12 | 612639000084 | Шестигранный головочный болт с фланцем | Нет на складе | ||
| 13 | 612639000085 | Шестигранный головочный болт с фланцем | Нет на складе | ||
| 14 | 612630010107 | Уплотнительное кольцо | Нет на складе | ||
| 15 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | ||
| 16 | 612630010072 | Крышка в сборе для масляного охладителя | Нет на складе | ||
| 17 | 612639000072 | Уплотнительное кольцо | Нет на складе | ||
| 18 | 612639000073 | Болт | Нет на складе | ||
| 19 | 612639000067 | Резьбовая пробка | Нет на складе | ||
| 20 | 612630010055 | Втулка цилиндра | Нет на складе | ||
| 21 | 612600011979 | Труба масломера в сборе | Нет на складе | ||
| 22 | 612600010559 | Масломер | Нет на складе | ||
| 23 | 612639000079 | Шпилька | Нет на складе | ||
| 24 | 612639000093 | Фиксирующий штифт | Нет на складе | ||
| 25 | 612639000034 | Фиксирующий штифт | Нет на складе | ||
| 26 | 612630010088 | Верхний вкладыш главного подшипника | Нет на складе | ||
| 27 | 612630010089 | Верхний вкладыш главного подшипника | Нет на складе | ||
| 28 | 612630010070 | Верхняя упорная пластинка | Нет на складе | ||
| 29 | 612630010071 | Нижняя упорная пластинка | Нет на складе | ||
| 30 | 90003802493 | Болт М8х110 DIN933 | Нет на складе | ||
| 31 | 90003862428 | Шпилька под угольник М8х25 DIN912 | Нет на складе | ||
| 32 | 612630010069 | Болт крышки цилиндра | Нет на складе | ||
| 33 | 612639000088 | Уплотнительное кольцо | Нет на складе | ||
| 34 | 612639000014 | Болт с шестигранной головкой | Нет на складе | ||
| 35 | 612639000032 | Чашеобразная пробка | Нет на складе | ||
| 36 | 612639000033 | Чашеобразная пробка | Нет на складе | ||
| 37 | 90003989204 | Пробка чашеобразная 28/12 N5560 | Нет на складе | ||
| 38 | 612600080875 | Датчика давления | Нет на складе | ||
| 39 | 612600080275 | Шайба прокладочная А18х22 DIN7603 | Нет на складе | ||
| 40 | 612639000089 | Цилиндрическая шпонка | Нет на складе | ||
| 41 | 90003802523 | Болт М10х25 D00933 | Нет на складе | ||
| 42 | 612630010056 | Гнездо масляного фильтра | Нет на складе | ||
| 43 | 612630010239 | Масляный фильтр | Нет на складе | ||
| 44 | 612639000078 | Болт | Нет на складе | ||
| 45 | 612630010028 | Масляный насос | Нет на складе | ||
| 46 | 612630010050 | Охладитель масла | Нет на складе | ||
| 47 | 612630010038 | Топливопровод | Нет на складе | ||
| 48 | 612630010163 | Маслосборник в сборе | Нет на складе | ||
| 49 | 6140778 | Прокладка | Нет на складе | ||
| 50 | 90003932024 | Шайба пружинная В10 D00137 | Нет на складе | ||
| 51 | 90003802424 | Болт М8х25 D00933 | Нет на складе | ||
| 52 | 612630010143 | Клапан ограничения давления | Нет на складе | ||
| 53 | 612639000013 | Цилиндрическая шпонка | Нет на складе | ||
| 54 | 612639000019 | Уплотнительное кольцо | Нет на складе | ||
| 55 | 612630010033 | Приводная шестерня масляного насоса | Нет на складе | ||
| 56 | 612600150108 | Пробка сливная | Нет на складе | ||
| 57 | 612600150106 | Прокладка уплотнительная | Нет на складе | ||
| 58 | 612630010161 | Поддон картера в сборе | Нет на складе | ||
| 59 | 612630010175 | Перекрывающая пластина | Нет на складе | ||
| 60 | 614150046 | Прижимной блок | Нет на складе | ||
| 61 | 90003930261 | Шайба А8,4 D00125А3С | Нет на складе | ||
| 62 | 90003802442 | Болт М8х40 D00933 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
