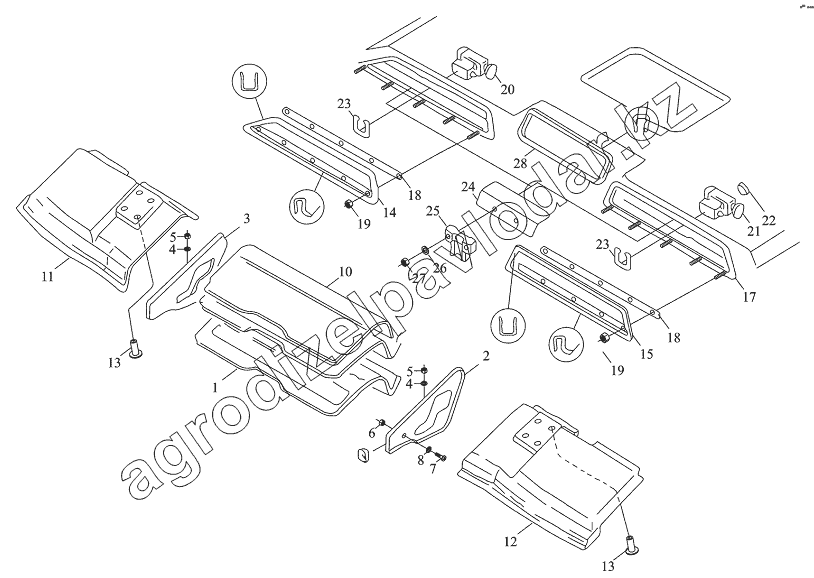

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Багажник
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
4
5
5
6
7
8
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.63903.0079 | Центральная облицовка | Нет на складе | ||
| 2 | 81.63903.0167 | Центральная облицовка | Нет на складе | ||
| 3 | 81.63903.0166 | Центральная облицовка | Нет на складе | ||
| 4 | 06.15013.0409 | Шайба А6,4х12х1,6-200НV-МАN183-В1 | Нет на складе | ||
| 5 | 06.11018.0112 | Гайка | Нет на складе | ||
| 6 | 06.13189.0025 | Пластина-фиксатор SТ4,8-1-А3С | Нет на складе | ||
| 7 | 06.07159.0012 | Винт | Нет на складе | ||
| 8 | 06.15013.6108 | Шайба А5,3х10х1-200НV-А3С | Нет на складе | ||
| 9 | 81.63903.0089 | Облицовка нижняя внутренняя | Нет на складе | ||
| 9 | 81.63903.5073 | Центральная облицовка | Нет на складе | ||
| 9 | 81.63903.5074 | Центральная облицовка | Нет на складе | ||
| 10 | 81.63903.0153 | Облицовка внутренняя верхняя центральная | Нет на складе | ||
| 11 | 81.63903.0130 | Облицовка внутренняя верхняя правая | Нет на складе | ||
| 12 | 81.63903.0131 | Облицовка внутренняя левая | Нет на складе | ||
| 13 | 06.24249.0007 | Заклепка 7х3х17,5-4-РА6,6-SW | Нет на складе | ||
| 14 | 81.63903.5042 | Крышка правая в сборе | Нет на складе | ||
| 15 | 81.63903.5043 | Крышка левая в сборе | Нет на складе | ||
| 16 | 81.63903.0152 | Кронштейн уплотнительный центральный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
