Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Вал задней передачи
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5

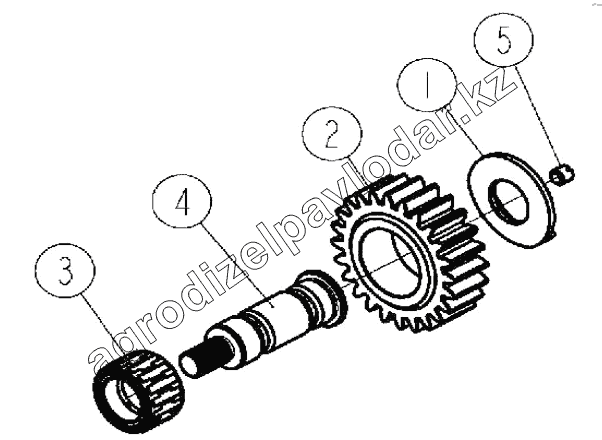

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 12JS160T-1701084 | Шайба чашевидная вала задней передачи | Нет на складе | ||
| 2 | 12JS200T-1701083 | Шестерня промежуточного вала задней передачи | Нет на складе | ||
| 3 | DS100-1701085 | Подшипник роликовый | Нет на складе | ||
| 4 | JS220-1701082 | Вал промежуточный задней передачи | Нет на складе | ||
| 5 | Q2821212 | Винт стопорный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
