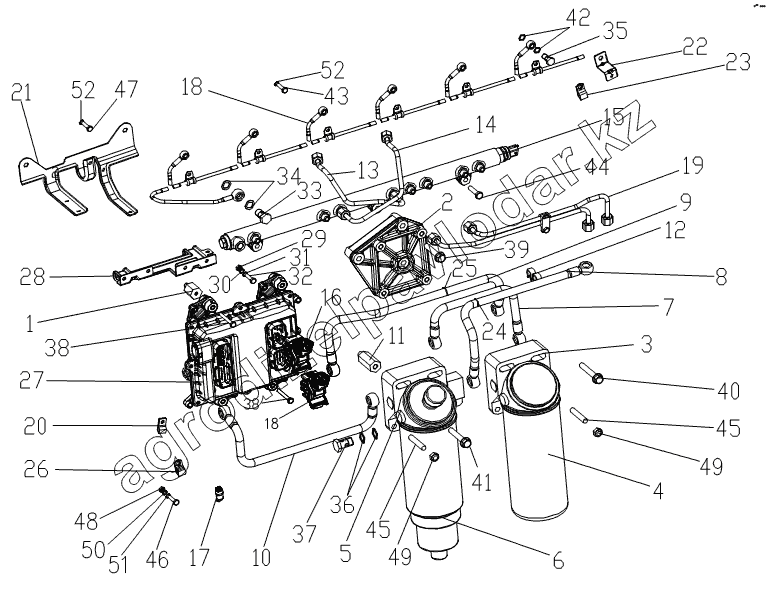

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Система питания
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
38
39
40
42
43
44
45
45
46
47
48
49
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612630080008 | Винт | Нет на складе | ||
| 2 | 612630080010 | Опорная стойка топливного фильтра | Нет на складе | ||
| 3 | 612630080011 | Фильтр тонкой очистки | Нет на складе | ||
| 4 | 612630080087 | Фильтр-элемент тонкой очистки | Нет на складе | ||
| 5 | 612630080204 | Фильтр грубой очистки | Нет на складе | ||
| 6 | 612630080205 | Фильтр-элемент грубой очистки топлива | Нет на складе | ||
| 7 | 612630080013 | Топливопровод в сборе | Нет на складе | ||
| 8 | 612630080014 | Топливопровод в сборе | Нет на складе | ||
| 9 | 612630080015 | Топливопровод в сборе | Нет на складе | ||
| 10 | 612639000065 | Болт | Нет на складе | ||
| 11 | 612630080023 | Трубный хомут | Нет на складе | ||
| 12 | 612630080036 | Высоконапорный топливопровод в сборе | Нет на складе | ||
| 13 | 612630080037 | Высоконапорная магистраль в сборе | Нет на складе | ||
| 14 | 612630080038 | Труба общего рельса | Нет на складе | ||
| 15 | 612630080146 | Пучок проводов в сборе для датчика | Нет на складе | ||
| 16 | 612630080076 | Реле | Нет на складе | ||
| 17 | 612630080174 | Отсасывающая труба в сборе для форсунки | Нет на складе | ||
| 19 | 612630080083 | Блок высоконапорного топливопровода | Нет на складе | ||
| 20 | 612630080099 | Зажим | Нет на складе | ||
| 21 | 612630080101 | Опорная стойка | Нет на складе | ||
| 22 | 612630080102 | Маленькая опорная стойка | Нет на складе | ||
| 23 | 612630080103 | Зажим | Нет на складе | ||
| 24 | 612630080105 | Натяжная лента | Нет на складе | ||
| 25 | 612630080106 | Натяжная лента | Нет на складе | ||
| 26 | 612630080109 | Зажим | Нет на складе | ||
| 27 | 612630080007 | Блок электрического управления | Нет на складе | ||
| 28 | 612630080104 | Опорная стойка пучка проводов для ECU | Нет на складе | ||
| 29 | 90003871232 | Гайка М6 DIN934 | Нет на складе | ||
| 30 | 90003930251 | Маленькая шайба | Нет на складе | ||
| 31 | 90003932008 | Волнистая шайба | Нет на складе | ||
| 32 | 90011250002 | Болт | Нет на складе | ||
| 33 | 612639000017 | Пустотелый болт | Нет на складе | ||
| 34 | 612639000018 | Уплотнительное кольцо | Нет на складе | ||
| 35 | 612639000047 | Болт | Нет на складе | ||
| 37 | 612639000049 | Пустотелый болт | Нет на складе | ||
| 38 | 612639000050 | Болт | Нет на складе | ||
| 39 | 612639000052 | Болт | Нет на складе | ||
| 40 | 612639000053 | Болт | Нет на складе | ||
| 42 | 90003098010 | Шайба уплотнительная | Нет на складе | ||
| 43 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | ||
| 44 | 90003802437 | Болт | Нет на складе | ||
| 45 | 90003813523 | Шпилька | Нет на складе | ||
| 46 | 90003862327 | Винт под угольник | Нет на складе | ||
| 47 | 90003862419 | Болт под угольник | Нет на складе | ||
| 48 | 90003871232 | Гайка М6 DIN934 | Нет на складе | ||
| 49 | 90003871308 | Гайка | Нет на складе | ||
| 50 | 90003930251 | Маленькая шайба | Нет на складе | ||
| 51 | 90003931082 | Шайба прижимная В6 D0127-А3С | Нет на складе | ||
| 52 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
