Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Промежуточный вал
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
DZ9112312XXX
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12

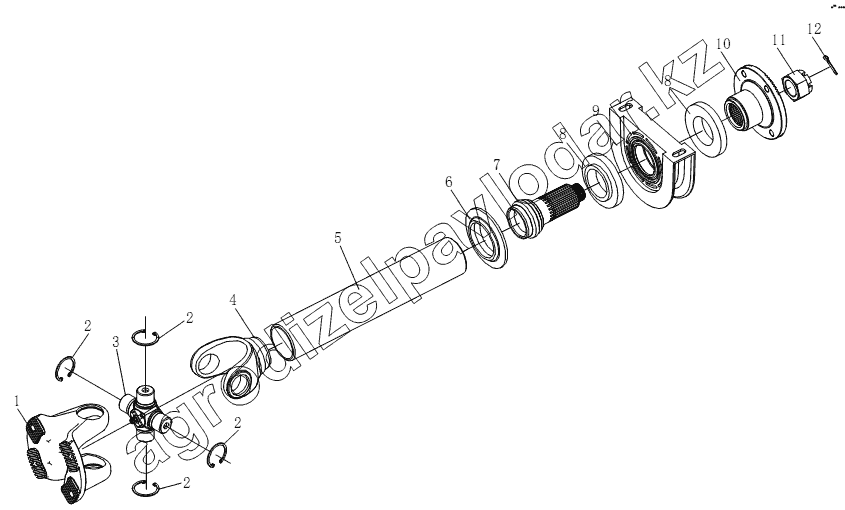

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ9112312XXX | DZ9112312XXX | Промежуточный вал | Нет на складе | ||
| 1 | 1491.707-2205062-B | Вилка | Нет на складе | ||
| 2 | 1491.707-2205063 | Кольцо стопорное | Нет на складе | ||
| 3 | 1491.707-2205080 | Крестовина в сборе | Нет на складе | ||
| 4 | 1491.707-2205096 | Кварданная вилка | Нет на складе | ||
| 5 | Буж104x8 | Буж | Нет на складе | ||
| 6 | 99114310100-2204055 | Резиновое кольцо | Нет на складе | ||
| 7 | 99114310100-2204016-A | Головка вала | Нет на складе | ||
| 8 | 99114310100-2204054 | Пылезащитное кольцо | Нет на складе | ||
| 9 | 99114310100-2204030-A | Средняя опора в сборе | Нет на складе | ||
| 10 | 99114310100-2204051-B | Средний фланец | Нет на складе | ||
| 11 | 99114310100-2204052 | Стопорная гайка | Нет на складе | ||
| 12 | 6x70 GB91-76 | Палец | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
