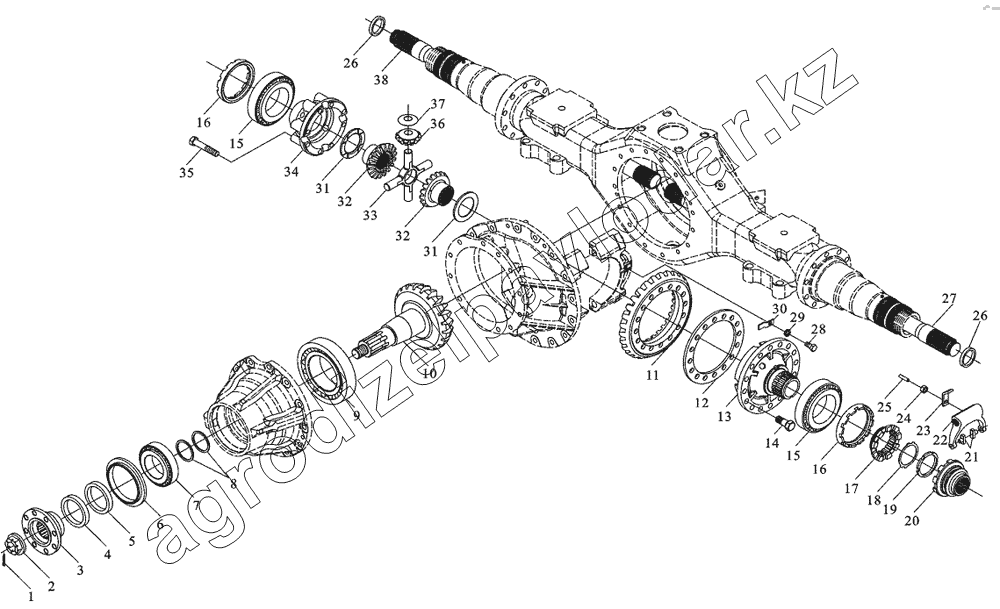

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Привод заднего моста
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
4
4
5
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
31
31
31
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q5005055 | Шплинт | Нет на складе | ||
| 2 | 79000320013 | Гайка | Нет на складе | ||
| 3 | 99012320110 | Фланец | Нет на складе | ||
| 3 | 99014320261 | Фланец | Нет на складе | ||
| 3 | 79000320010 | Фланец в сборе | Нет на складе | ||
| 4 | 99012320184 | Кольцо уплотнительное | Нет на складе | ||
| 4 | 99012320194 | Кольцо уплотнительное | Нет на складе | ||
| 5 | 9912320030 | Уплотнительная шайба валика | Нет на складе | ||
| 5 | 99112320031 | Кольцо уплотнительное | Нет на складе | ||
| 6 | 99012320121 | Кольцо | Нет на складе | ||
| 7 | 30312 | Подшипник | Нет на складе | ||
| 8 | 880320015 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320014 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320013 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320012 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320011 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320010 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320009 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320008 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320002 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320003 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320004 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320005 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320006 | Кольцо регулировочное | Нет на складе | ||
| 8 | 880320007 | Кольцо регулировочное | Нет на складе | ||
| 9 | 32315GB/T297-94 | Роликовый подшипник | Нет на складе | ||
| 9 | 32316GB/T297-94 | Роликовый подшипник | Нет на складе | ||
| 10 | 99012320132 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | 99012320130 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | 99012320128 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | 99012320126 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | 99012320124 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | 99012320127 | Ведущая коническая шестерня | Нет на складе | ||
| 10 | Ведущая коническая шестерня | Ведущая коническая шестерня | Нет на складе | ||
| 11 | 99012320013 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99012320005 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99012320006 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99012320037 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99012320035 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99012320125 | Ведомая коническая шестерня | Нет на складе | ||
| 11 | 99112320001 | Ведущая коническая шестерня | Нет на складе | ||
| 12 | AZ9112320153 | Кольцо внутренее | Нет на складе | ||
| 13 | 99012320197 | Кожух дифференциала 4,8х6,72х5,73 | Нет на складе | ||
| 13 | AZ9112320197 | Кожух дифференциала | Нет на складе | ||
| 14 | DZ9114320011 | Болт | Нет на складе | ||
| 14 | DZ9114320012 | Болт | Нет на складе | ||
| 15 | 32216 GB/T297-94 | Конический роликовый подшипник | Нет на складе | ||
| 16 | 3809320159 | Гайка регулировочная | Нет на складе | ||
| 17 | 3809320155 | Муфта | Нет на складе | ||
| 18 | 3809320158 | Кольцо | Нет на складе | ||
| 19 | 3809320157 | Гайка | Нет на складе | ||
| 20 | 3809320156 | Кольцо скользящее, муфта | Нет на складе | ||
| 21 | 1800320077 | Зажим | Нет на складе | ||
| 22 | 99012320014 | Вилка | Нет на складе | ||
| 23 | 99012320023 | Скоба | Нет на складе | ||
| 24 | Q340B08 | Гайка | Нет на складе | ||
| 25 | Q2800825 | Винт | Нет на складе | ||
| 26 | 90003074340 | Кольцо уплотнительное | Нет на складе | ||
| 27 | 99012340023 | Полуось | Нет на складе | ||
| 28 | Q150B0816 | Болт | Нет на складе | ||
| 29 | Q40308 | Шайба пружинная | Нет на складе | ||
| 30 | 79000320027 | Шайба пружинная | Нет на складе | ||
| 31 | 13809320169 | Шайба регулировочная | Нет на складе | ||
| 31 | 99012320129 | Шайба регулировочная | Нет на складе | ||
| 31 | 1800320132 | Регулировочная прокладка | Нет на складе | ||
| 31 | 1800320012 | Регулировочная прокладка | Нет на складе | ||
| 31 | 1800320131 | Регулировочная прокладка | Нет на складе | ||
| 32 | 99012320009 | Шестерня полуоси | Нет на складе | ||
| 33 | 99014320091 | Крестовина дифференциала | Нет на складе | ||
| 34 | 99012320008 | Кожух дифференциала (i=7,49х8,40х9,49) | Нет на складе | ||
| 35 | Q151B1480TF2 | Болт | Нет на складе | ||
| 36 | 99012320010 | Сателлит | Нет на складе | ||
| 37 | 99012320150 | Шайба | Нет на складе | ||
| 38 | 99012340024 | Полуось правая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
