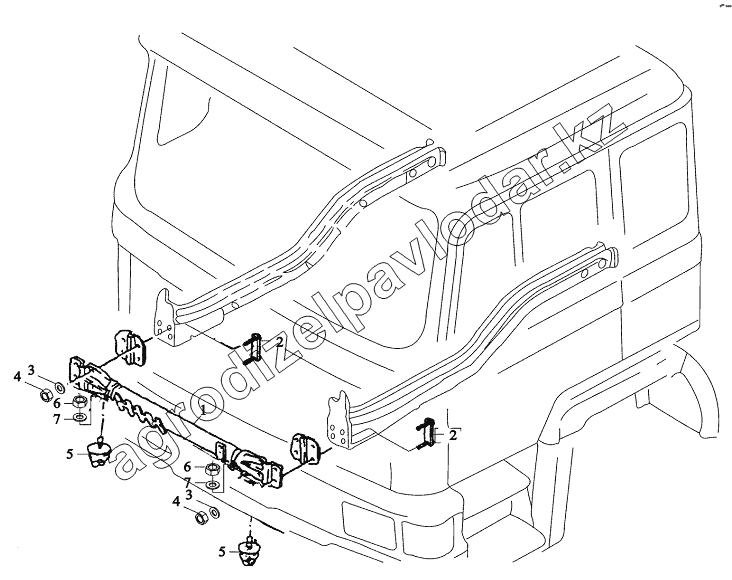

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Крепление кронштейна пола
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
4
5
5
6
6
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.62821.5049 | Рама в сборе | Нет на складе | ||
| 2 | 81.97487.5027 | Держатель | Нет на складе | ||
| 3 | 06.15013.0412 | Шайба 5х20х2 | Нет на складе | ||
| 4 | 06.11064.2115 | Гайка М10-8-МАN183-В1 | Нет на складе | ||
| 5 | 81.96210.0536 | Буфер | Нет на складе | ||
| 6 | 06.11240.0206 | Гайка | Нет на складе | ||
| 7 | 81.90714.0349 | Шайба 11х50х15 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
