Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Карданный вал
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
DZ9114313XXX
1
1
2
2
2
2
2
2
2
2
3
3
4
5
6
7
8
9

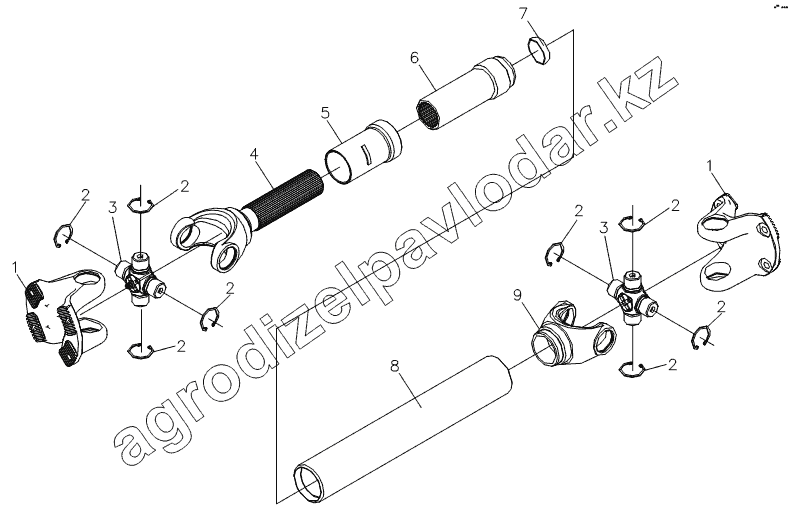

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ9114313XXX | DZ9114313XXX | Карданный вал | Нет на складе | ||
| 1 | 395.411.08.11-B | Вилка | Нет на складе | ||
| 2 | 006.994.29.41 | Прокладка | Нет на складе | ||
| 3 | HWJ-3276-00 | Кардан | Нет на складе | ||
| 4 | 395.411.02.05 | Вилка скользящая | Нет на складе | ||
| 5 | 395.411.04.83 | Броня в сборе | Нет на складе | ||
| 6 | 395.411.01.08-A | Вал карданный | Нет на складе | ||
| 7 | 395.411.00.33 | Заглушка | Нет на складе | ||
| 8 | Буж110x6 | Буж | Нет на складе | ||
| 9 | 395.411.09.05 | Карданная вилка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
