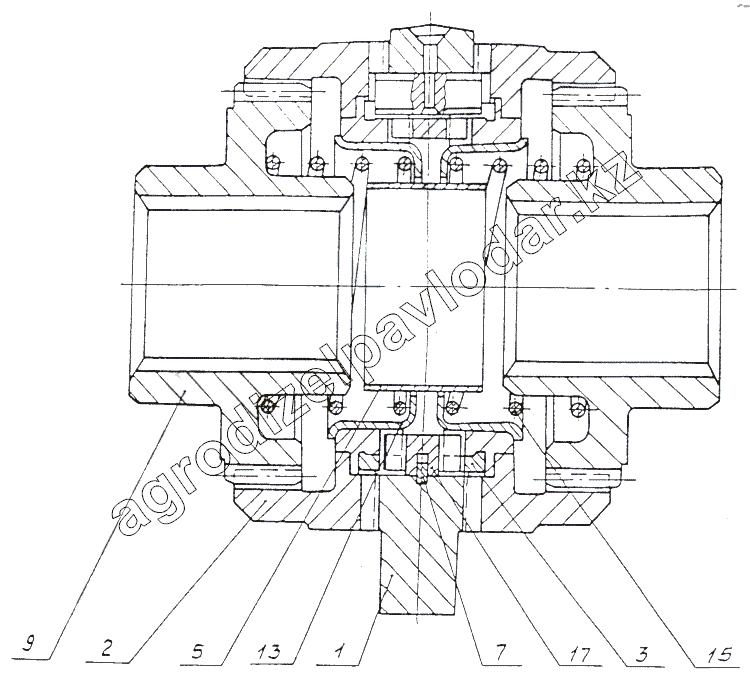

Каталог запасных частей к технике: МАЗ-74131. Комплект дифференциала
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
5
5
7
7
9
9
13
13
15
15
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 7911-2403058-10 | Муфта ведущая со шпонкой | Нет на складе | ||
| 1 | 7911-2403058-10 | Муфта ведущая со шпонкой | Нет на складе | ||
| 2 | 7911-2403055-10 | Полумуфта | Нет на складе | ||
| 2 | 7911-2403055-10 | Полумуфта | Нет на складе | ||
| 3 | 535-2403012 | Кольцо разрезное полумуфты | Нет на складе | ||
| 3 | 535-2403012 | Кольцо разрезное полумуфты | Нет на складе | ||
| 5 | 535-2403017 | Втулка распорная | Нет на складе | ||
| 5 | 535-2403017 | Втулка распорная | Нет на складе | ||
| 7 | 535-2403039 | Кольцо стопорное | Нет на складе | ||
| 7 | 535-2403039 | Кольцо стопорное | Нет на складе | ||
| 9 | 543-2403050 | Шестерня полуоси | Нет на складе | ||
| 9 | 543-2403050 | Шестерня полуоси | Нет на складе | ||
| 13 | 543-2403076 | Стакан пружины | Нет на складе | ||
| 13 | 543-2403076 | Стакан пружины | Нет на складе | ||
| 15 | 535-2403084 | Пружина | Нет на складе | ||
| 15 | 535-2403084 | Пружина | Нет на складе | ||
| 17 | 7911-2403096 | Кольцо центральное | Нет на складе | ||
| 17 | 7911-2403096 | Кольцо центральное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
