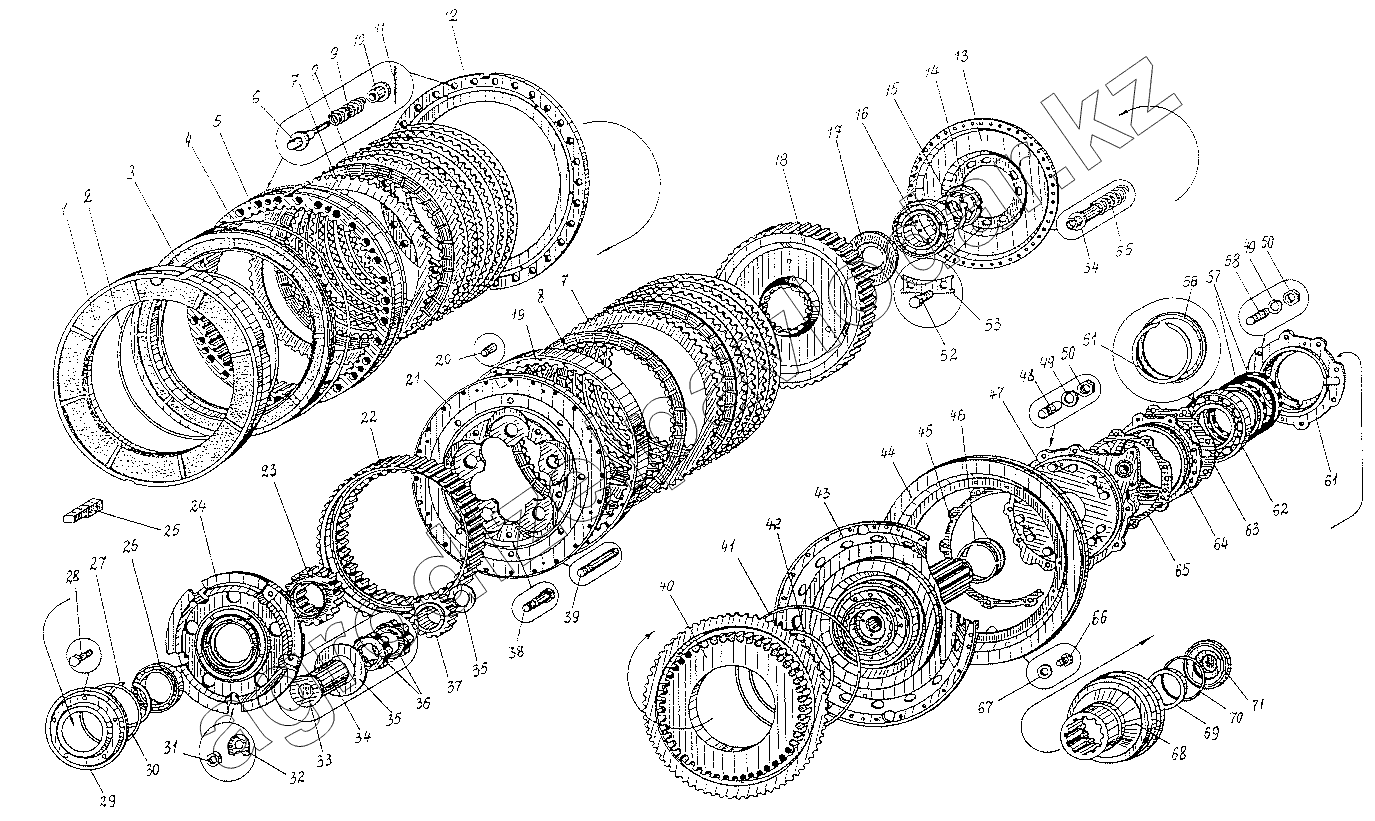

Каталог запасных частей к технике: МАЗ-74131. Гидротрансформатор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
51
52
53
54
55
56
56
57
58
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 216344 | 216344 | Шпилька М10х75 | Нет на складе | ||
| 535А-1504104 | 535А-1504104 | Болт | Нет на складе | ||
| 74131-1700056 | 74131-1700056 | Гидротрансформатор | Нет на складе | ||
| 547А-1704016-40 | 547А-1704016-40 | Корпус переднего насоса | Нет на складе | ||
| 7413-1710310 | 7413-1710310 | Водило 3 ряда | Нет на складе | ||
| 547-1710336 | 547-1710336 | Шестерня | Нет на складе | ||
| 547А-1711240 | 547А-1711240 | Крышка | Нет на складе | ||
| 535А-1511076 | 535А-1511076 | Заглушка опоры подшипников | Нет на складе | ||
| 7413-1710350 | 7413-1710350 | Ось | Нет на складе | ||
| 547А-1711397 | 547А-1711397 | Сухарь | Нет на складе | ||
| 7911-1712406 | 7911-1712406 | Клапан отключения | Нет на складе | ||
| 547А-1709060-10 | 547А-1709060-10 | Ступица с шариками | Нет на складе | ||
| 547А-1711370 | 547А-1711370 | Диск | Нет на складе | ||
| 535А-1511244-01 | 535А-1511244-01 | Толкатель | Нет на складе | ||
| 547А-1711316-10 | 547А-1711316-10 | Втулка | Нет на складе | ||
| 535А-1503259 | 535А-1503259 | Пластина замковая | Нет на складе | ||
| 7917-1709010 | 7917-1709010 | Ротор | Нет на складе | ||
| 7413-1710030 | 7413-1710030 | Планетарные ряды | Нет на складе | ||
| 7413-1710060 | 7413-1710060 | Ось | Нет на складе | ||
| 547А-1704010-31 | 547А-1704010-31 | Насос передний | Нет на складе | ||
| 1 | 547-1711314 | Бустер фрикциона | Нет на складе | ||
| 2 | 0000-1711890 | Прокладка Д.4102.5084 | Нет на складе | ||
| 3 | 535А-1511182-Б | Поршень | Нет на складе | ||
| 4 | 0000-1711889 | Прокладка Д 4102.5083 | Нет на складе | ||
| 5 | 535А-1511228 | Венец большого фрикциона | Нет на складе | ||
| 6 | 535А-1511248-10 | Толкатель | Нет на складе | ||
| 7 | 535А-1511232 | Диск стальной большого фрикциона | Нет на складе | ||
| 8 | 535А-1511236 | Диск металлокерамический большого фрикциона в сборе | Нет на складе | ||
| 9 | 535А-1511246 | Пружина большого фрикциона | Нет на складе | ||
| 10 | 535А-1511252 | Втулка толкателя | Нет на складе | ||
| 11 | 535А-1511254 | Чека толкателя | Нет на складе | ||
| 12 | 547А-1711242 | Крышка фрикциона | Нет на складе | ||
| 13 | 547А-1711374 | Диск упорный | Нет на складе | ||
| 14 | 535-1501196 | Гайка | Нет на складе | ||
| 15 | 535-1501195 | Шайба стопорная | Нет на складе | ||
| 16 | 0000-1710212 | Подшипник 6-111Л | Нет на складе | ||
| 17 | 547-1710384 | Втулка распорная | Нет на складе | ||
| 18 | 547-1711338 | Ступица фрикциона | Нет на складе | ||
| 19 | 547-1711332 | Венец фрикциона | Нет на складе | ||
| 20 | 377570 | Штифт 10х25 | Нет на складе | ||
| 21 | 547-1710332 | Крышка водила | Нет на складе | ||
| 22 | 547-1710338 | Шестерня коронная | Нет на складе | ||
| 22 | 547-1711024 | Прокладка промежуточная | Нет на складе | ||
| 23 | 547-1710382 | Шестерня солнечная | Нет на складе | ||
| 23 | 547А-1711014-10 | Картер промежуточный | Нет на складе | ||
| 24 | 547-1710322 | Водило | Нет на складе | ||
| 25 | 547-1711208 | Опора венца фрикциона | Нет на складе | ||
| 26 | 0000-1710379 | Подшипник 6-1000916 | Нет на складе | ||
| 27 | 400482 | Кольцо 1Б-110 | Нет на складе | ||
| 28 | 206460 | Болт 3М6-6gх12 | Нет на складе | ||
| 29 | 547-1710364 | Маслоуловитель | Нет на складе | ||
| 30 | 0000-1716854 | Кольцо У140х0-2 | Нет на складе | ||
| 31 | 250559 | Гайка М14х1,5-6Н | Нет на складе | ||
| 31 | 250559 | Гайка М14х1,5-6Н | Нет на складе | ||
| 32 | 547-1710372 | Пластина замковая | Нет на складе | ||
| 33 | 547-1710356 | Крышка оси сателлита | Нет на складе | ||
| 33 | 535А-1511236 | Диск металлокерамический большого фрикциона в сборе | Нет на складе | ||
| 34 | 7413-1710352 | Ось | Нет на складе | ||
| 35 | 535А-1510086 | Шайба опорная сателлита | Нет на складе | ||
| 35 | 535А-1511228 | Венец большого фрикциона | Нет на складе | ||
| 36 | 0000-1710369 | Подшипник 6-822707Д3 | Нет на складе | ||
| 37 | 547-1710342 | Сателлит | Нет на складе | ||
| 38 | 372182 | Болт М14х1,5-6gx50 | Нет на складе | ||
| 39 | 373340 | Шпилька М10х87 | Нет на складе | ||
| 40 | 547А-1711386 | Поршень фрикциона | Нет на складе | ||
| 41 | 0000-1711892 | Прокладка Д.4102.5818 | Нет на складе | ||
| 42 | 0000-1711891 | Прокладка Д.4102.5817 | Нет на складе | ||
| 43 | 7911-1711354 | Крышка фрикциона | Нет на складе | ||
| 44 | 7911-1712528 | Кожух датчика | Нет на складе | ||
| 45 | 7911-1704145-10 | Прокладка насоса | Нет на складе | ||
| 46 | 547-1711394 | Кольцо уплотнительное | Нет на складе | ||
| 47 | 7911-1704110-10 | Задний насос | Нет на складе | ||
| 48 | 216344 | Шпилька М10х75 | Нет на складе | ||
| 49 | 252136 | Шайба 10.ОТ | Нет на складе | ||
| 51 | 400586 | Кольцо 1Б95 | Нет на складе | ||
| 52 | 201496 | Болт | Нет на складе | ||
| 53 | 547-1711382 | Пластина стопорная | Нет на складе | ||
| 54 | 547А-1711378 | Направляющая пружина | Нет на складе | ||
| 55 | 547-1711388 | Пружина фрикциона | Нет на складе | ||
| 56 | 0000-1710369 | Подшипник 6-822707Д3 | Нет на складе | ||
| 56 | 7911-1710202-10 | Кольцо защитное | Нет на складе | ||
| 57 | 7911-1710200-01 | Манжета 1.2-115х145-3 | Нет на складе | ||
| 58 | 373264 | Шпилька М10 | Нет на складе | ||
| 59 | 252006 | Шайба 10 | Нет на складе | ||
| 61 | 7911-1710162-10 | Крышка | Нет на складе | ||
| 62 | 0000-1710231 | Подшипник 6-219 | Нет на складе | ||
| 63 | 7911-1710166-10 | Прокладка | Нет на складе | ||
| 64 | 7911-1710158-10 | Стакан подшипника | Нет на складе | ||
| 65 | 7911-1710178-10 | Прокладка стакана | Нет на складе | ||
| 66 | 370799 | Болт 3М8-6gх10.5 | Нет на складе | ||
| 67 | 252005 | Шайба 8 | Нет на складе | ||
| 68 | 74131-1710186 | Фланец выходной | Нет на складе | ||
| 69 | 7911-1710180 | Кольцо распорное | Нет на складе | ||
| 70 | 0000-1710852 | Кольцо У-105х100-2 | Нет на складе | ||
| 71 | 7911-1710182 | Крышка резьбовая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
