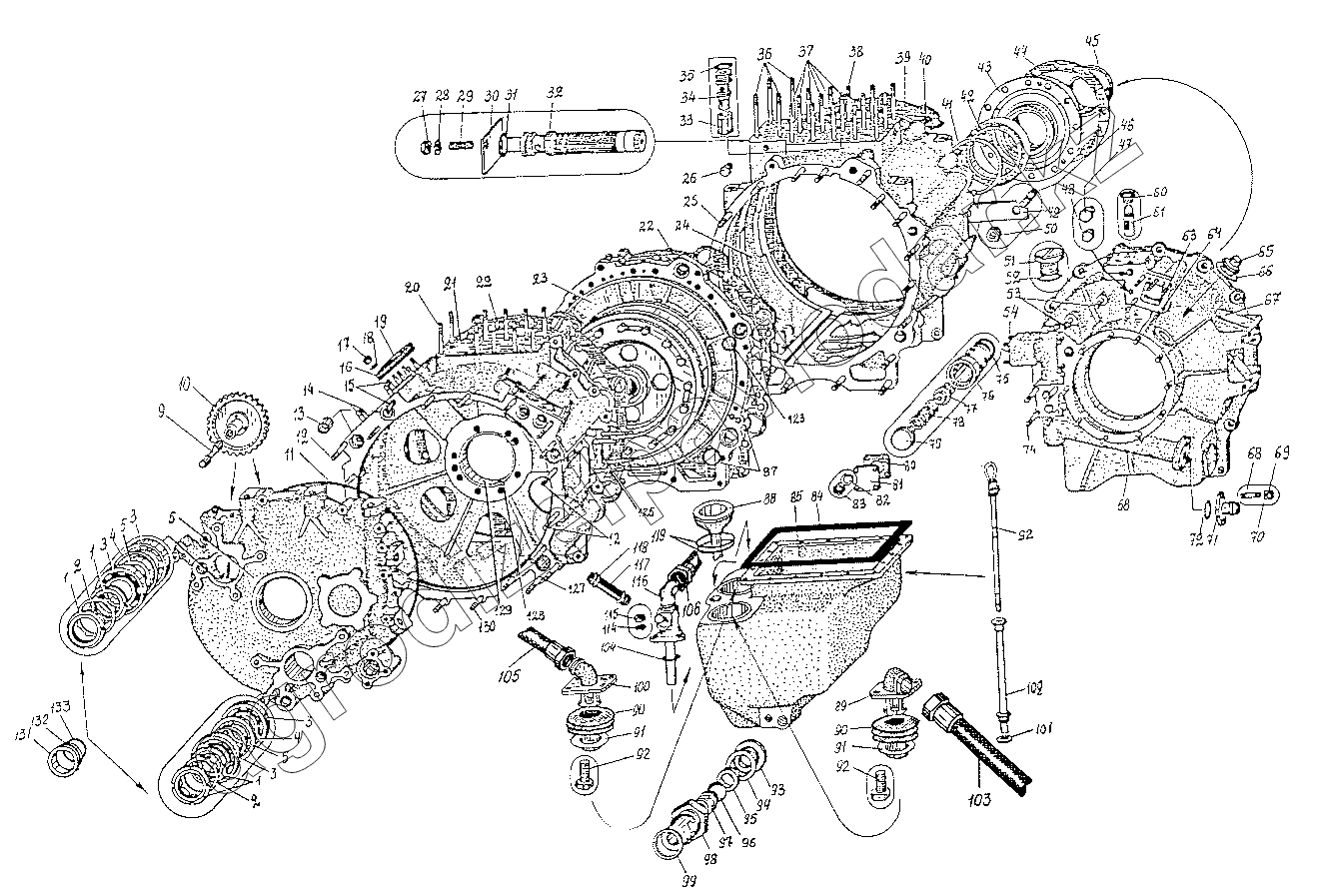

Каталог запасных частей к технике: МАЗ-74131. Гидротрансформатор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
2
2
3
3
3
3
4
4
5
5
6
10
11
13
16
19
22
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
61
63
64
65
66
67
68
68
69
70
71
72
75
76
77
78
79
80
81
82
82
83
84
85
87
88
89
90
90
91
91
91
92
92
93
94
95
96
97
98
99
100
100
101
102
104
116
117
118
119
123
126
128
129
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 74131-1711216 | 74131-1711216 | Фильтр-заборник | Нет на складе | ||
| 547А-1721340-10 | 547А-1721340-10 | Фильтрующий элемент | Нет на складе | ||
| 543-1718360 | 543-1718360 | Клапан сливной | Нет на складе | ||
| 373234 | 373234 | Шпилька М8х22 | Нет на складе | ||
| 377345 | 377345 | Штифт | Нет на складе | ||
| 547-1711310 | 547-1711310 | Бустер фрикциона | Нет на складе | ||
| 535А-1511180-А | 535А-1511180-А | Поршень фрикциона | Нет на складе | ||
| 7911-1711350 | 7911-1711350 | Крышка фрикциона | Нет на складе | ||
| 0000-1713846 | 0000-1713846 | Кольцо У-60х55-2 | Нет на складе | ||
| 74131-1711217 | 74131-1711217 | Фильтр-заборник | Нет на складе | ||
| 373271 | 373271 | Шпилька М10х25 | Нет на складе | ||
| 74131-1711200 | 74131-1711200 | Поддон | Нет на складе | ||
| 64229-1303661 | 64229-1303661 | Стяжка | Нет на складе | ||
| 64229-1303512 | 64229-1303512 | Хомут | Нет на складе | ||
| 74131-1711214 | 74131-1711214 | Корпус | Нет на складе | ||
| 7911-1710160-10 | 7911-1710160-10 | Крышка | Нет на складе | ||
| 0000-1711761 | 0000-1711761 | Кольцо 040-045-30-2-2 | Нет на складе | ||
| 400405 | 400405 | Кольцо В 45 | Нет на складе | ||
| 373586 | 373586 | Шпилька М14х40 | Нет на складе | ||
| 547А-1716373 | 547А-1716373 | Втулка | Нет на складе | ||
| 0000-1709749 | 0000-1709749 | Кольцо 030-036-36-2-2 | Нет на складе | ||
| 547А-1721042-10 | 547А-1721042-10 | Стакан | Нет на складе | ||
| 547А-1713158 | 547А-1713158 | Переходник | Нет на складе | ||
| 547А-1712466-10 | 547А-1712466-10 | Подсоединитель | Нет на складе | ||
| 547А-1709292 | 547А-1709292 | Уплотнитель | Нет на складе | ||
| 7911-1710154-10 | 7911-1710154-10 | Пластина | Нет на складе | ||
| 7917-1709284 | 7917-1709284 | Корпус с манжетами | Нет на складе | ||
| 543-3506222 | 543-3506222 | Прокладка | Нет на складе | ||
| 378620 | 378620 | Пробка М27х26g | Нет на складе | ||
| 547А-1721040-10 | 547А-1721040-10 | Стакан картера | Нет на складе | ||
| 7413-1711210 | 7413-1711210 | Переходник | Нет на складе | ||
| 0000-1709749 | 0000-1709749 | Кольцо 030-036-36-2-2 | Нет на складе | ||
| 1 | 374953 | Гайка М33х1,5-5Н6Н | Нет на складе | ||
| 2 | 376217 | Шайба 33 | Нет на складе | ||
| 3 | 0000-1709223 | Подшипник 208А | Нет на складе | ||
| 4 | 547-1759094 | Втулка | Нет на складе | ||
| 5 | 400469 | Кольцо 1Б80 | Нет на складе | ||
| 6 | 7919-1709278 | Крышка | Нет на складе | ||
| 10 | 7917-1704035 | Шестерня | Нет на складе | ||
| 11 | 547А-1709256-10 | Кольцо уплотнительное | Нет на складе | ||
| 13 | 547-1704266 | Втулка | Нет на складе | ||
| 16 | 547-1709028-01 | Крышка | Нет на складе | ||
| 19 | 547-1709036 | Прокладка | Нет на складе | ||
| 22 | 547-1711024 | Прокладка промежуточная | Нет на складе | ||
| 24 | 7911-1711196-10 | Картер | Нет на складе | ||
| 25 | 216636 | Шпилька М14х70 | Нет на складе | ||
| 26 | 262542 | Пробка КГ 1/4" | Нет на складе | ||
| 27 | 250511 | Гайка М8х1-6Н | Нет на складе | ||
| 28 | 252135 | Шайба 8Т | Нет на складе | ||
| 29 | 373152 | Шпилька М8х145 | Нет на складе | ||
| 30 | 547А-1716412 | Пластина | Нет на складе | ||
| 31 | 0000-1716728 | Кольцо 018-022-25-2-2 | Нет на складе | ||
| 32 | 547А-1716400 | Фильтр | Нет на складе | ||
| 33 | 547-1711322 | Втулка резиновая | Нет на складе | ||
| 34 | 547А-1711318-10 | Втулка | Нет на складе | ||
| 35 | 0000-1716728 | Кольцо 018-022-25-2-2 | Нет на складе | ||
| 36 | 216357 | Шпилька М10х115 | Нет на складе | ||
| 37 | 216354 | Шпилька М10х100 | Нет на складе | ||
| 38 | 216352 | Шпилька М10х95 | Нет на складе | ||
| 39 | 7911-1710157 | Прокладка крышки | Нет на складе | ||
| 40 | 373586 | Шпилька М14х40 | Нет на складе | ||
| 41 | 400590 | Кольцо 1В140 | Нет на складе | ||
| 42 | 4612246-491 | Подшипник 1000828Л | Нет на складе | ||
| 43 | 547А-1721044-10 | Стакан | Нет на складе | ||
| 44 | 547А-1721048 | Прокладка | Нет на складе | ||
| 45 | 547А-1721052 | Втулка стакана | Нет на складе | ||
| 46 | 373225 | Шпилька М12х25 | Нет на складе | ||
| 47 | 262543 | Пробка | Нет на складе | ||
| 48 | 262541 | Пробка КГ 1/8" | Нет на складе | ||
| 49 | 547А-1721046 | Пластина | Нет на складе | ||
| 50 | 250515 | Гайка М12х1,25-6Н | Нет на складе | ||
| 51 | 378620 | Пробка М27х26g | Нет на складе | ||
| 52 | 0000-3515839 | Кольцо У-35х30-2 | Нет на складе | ||
| 53 | 216300 | Шпилька М14х28 | Нет на складе | ||
| 54 | 216524 | Шпилька М8х18 | Нет на складе | ||
| 61 | 547А-1712460 | Обратный клапан | Нет на складе | ||
| 63 | 216248 | Шпилька М8х55 | Нет на складе | ||
| 64 | 216250 | Шпилька М8х60 | Нет на складе | ||
| 65 | 378653 | Пробка М45х2-6g | Нет на складе | ||
| 66 | 543-1116056 | Прокладка | Нет на складе | ||
| 67 | 7911-1710156-10 | Крышка | Нет на складе | ||
| 68 | 216555 | Шпилька М10х30 | Нет на складе | ||
| 69 | 250513 | Гайка М10х1-6Н | Нет на складе | ||
| 70 | 252136 | Шайба 10.ОТ | Нет на складе | ||
| 71 | 7911-1719176 | Фланец | Нет на складе | ||
| 72 | 0000-4202840 | Кольцо У-40х35-2 | Нет на складе | ||
| 75 | 0000-3515838 | Кольцо У-30х25-2 | Нет на складе | ||
| 76 | 7911-1712486 | Гильза | Нет на складе | ||
| 77 | 543-1712470 | Клапан | Нет на складе | ||
| 78 | 543-1712472 | Пружина | Нет на складе | ||
| 79 | 7911-1712506 | Упор | Нет на складе | ||
| 80 | 7911-1712493 | Прокладка | Нет на складе | ||
| 81 | 7911-1712492 | Крышка | Нет на складе | ||
| 82 | 252135 | Шайба 8Т | Нет на складе | ||
| 82 | 252135 | Шайба 8Т | Нет на складе | ||
| 83 | 250511 | Гайка М8х1-6Н | Нет на складе | ||
| 84 | 7911-1711206 | Прокладка | Нет на складе | ||
| 85 | 74131-1711201 | Поддон | Нет на складе | ||
| 87 | 0000-1704843 | Кольцо У-45х40-2 | Нет на складе | ||
| 88 | 74131-1711212 | Корпус | Нет на складе | ||
| 89 | 74131-1711221 | Крышка | Нет на складе | ||
| 90 | 547А-1721340-10 | Фильтрующий элемент | Нет на складе | ||
| 91 | 547А-1721338 | Крышка | Нет на складе | ||
| 91 | 547А-1721338 | Крышка | Нет на складе | ||
| 92 | 74131-1711540 | Маслоуказатель | Нет на складе | ||
| 93 | 535А-1018542-Б | Пробка сливная масляного бака | Нет на складе | ||
| 94 | 535А-1018544-Б | Прокладка сливной пробки | Нет на складе | ||
| 95 | 543-1718370 | Седло клапана | Нет на складе | ||
| 96 | 0000-3410201 | Шарик 26.988-100 | Нет на складе | ||
| 97 | 543-1718366 | Пружина клапана | Нет на складе | ||
| 98 | 543-1718364 | Корпус клапана | Нет на складе | ||
| 99 | 543-1018552 | Прокладка клапана | Нет на складе | ||
| 100 | 74131-1711220 | Крышка | Нет на складе | ||
| 100 | 7413-1711546 | Труба маслоуказателя | Нет на складе | ||
| 101 | 535А-1018157 | Кольцо уплотнительное | Нет на складе | ||
| 102 | 74131-1711510 | Труба | Нет на складе | ||
| 104 | 0000-1713846 | Кольцо У-60х55-2 | Нет на складе | ||
| 116 | 7413-1704450 | Струйный насос | Нет на складе | ||
| 117 | 74131-1719628 | Патрубок | Нет на складе | ||
| 118 | 64229-1303506 | Хомут | Нет на складе | ||
| 119 | 0000-1918814 | Кольцо 150-155-36-2-2 | Нет на складе | ||
| 123 | 535А-1517150 | Уплотнительное кольцо крышки масляного фильтра | Нет на складе | ||
| 126 | 7917-1709021 | Картер | Нет на складе | ||
| 128 | 242503 | Винт М8-6hх10 | Нет на складе | ||
| 129 | 543-1709027 | Стакан ступицы | Нет на складе | ||
| 131 | 7917-1704173 | Втулка | Нет на складе | ||
| 132 | 0000-1704787 | Кольцо 075-081-36-2-2 | Нет на складе | ||
| 133 | 0000-1018847 | Кольцо У-65х60-2 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
