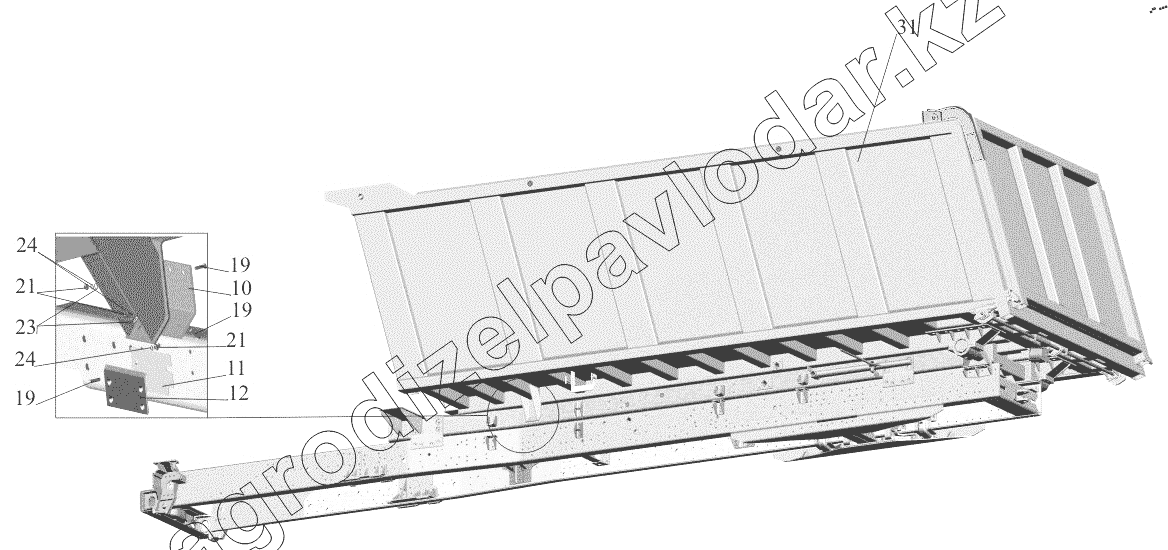

Каталог запасных частей к технике: МАЗ-651608. Установка платформы
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
10
11
12
19
19
19
21
21
23
24
24
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 651608-2815011 | Рама ограничительная | Нет на складе | ||
| 2 | 551639-8200026 | Установка трапа | Нет на складе | ||
| 2 | 6317-8210110 | Трап | Нет на складе | ||
| 3 | 651608-8524002 | Крепление механизмов управления запором борта | Нет на складе | ||
| 5 | 651705-2815096-000 | Ось | Нет на складе | ||
| 8 | 5207В-2912624 | Буфер рессоры | Нет на складе | ||
| 9 | 651608-8501323 | Шайба | Нет на складе | ||
| 10 | 5516-8501376 | Накладка | Нет на складе | ||
| 11 | 5516-8501380 | Прокладка | Нет на складе | ||
| 12 | 651608-8501384 | Накладка | Нет на складе | ||
| 13 | 651608-8601098 | Кожух | Нет на складе | ||
| 13 | 651608-8601098-001 | Кожух | Нет на складе | ||
| 15 | 250612 | Гайка М10-6Н | Нет на складе | ||
| 17 | 201510 | Болт М10-6gх65 | Нет на складе | ||
| 19 | 231668 | Винт 2М8-6gх30 | Нет на складе | ||
| 21 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 23 | 252005 | Шайба 8 | Нет на складе | ||
| 24 | 252135 | Шайба 8Т | Нет на складе | ||
| 27 | 258291 | Шплинт 1,6х425 | Нет на складе | ||
| 29 | 264020 | Масленка 1.3.Ц6хр | Нет на складе | ||
| 31 | 651608-8500020 | Платформа | Нет на складе | ||
| 31 | 651608-8500020-700 | Платформа | Нет на складе | ||
| 31 | 651608-8500020-010 | Платформа | Нет на складе | ||
| 31 | 651608-8500020-710 | Платформа | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
