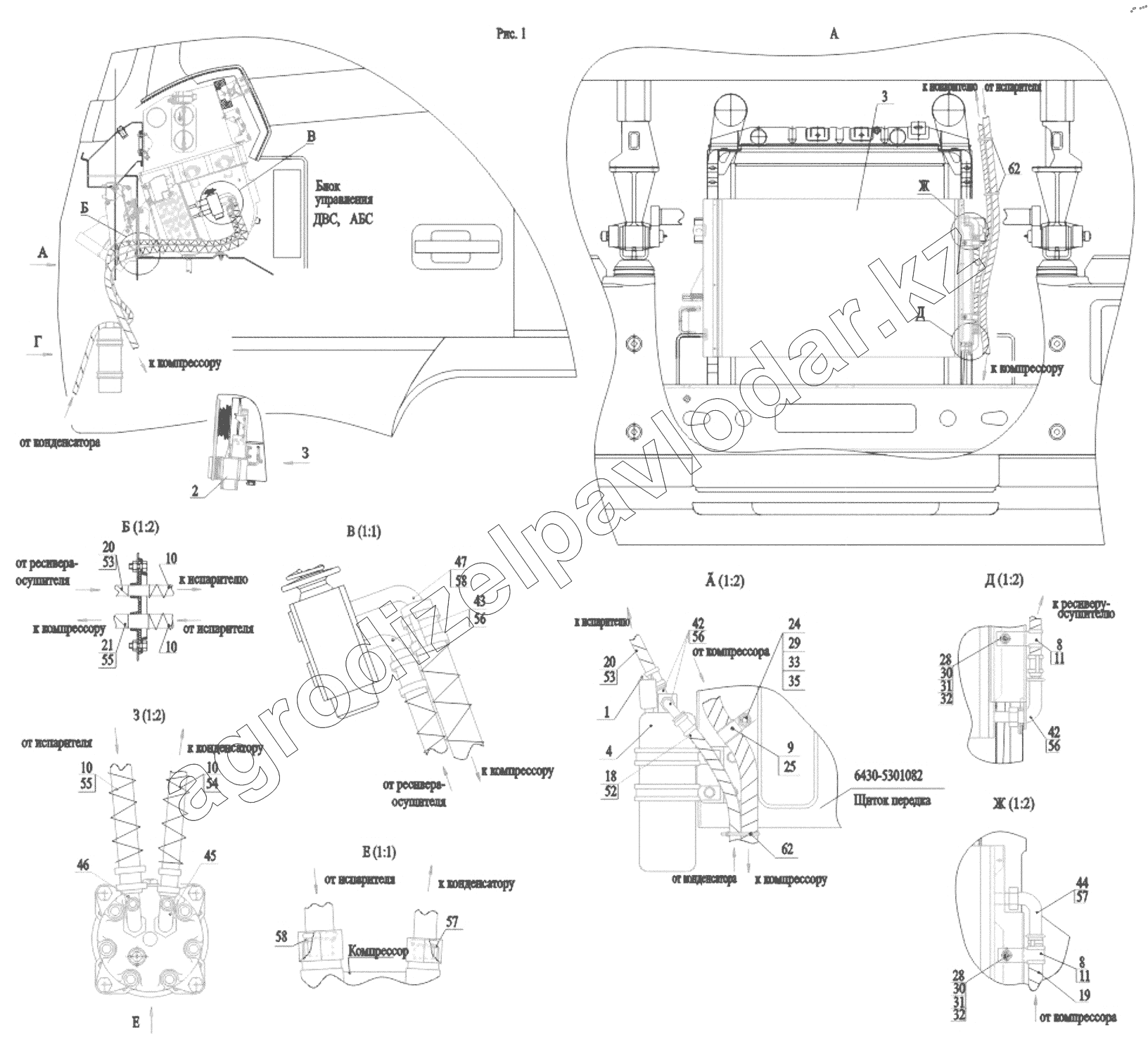

Каталог запасных частей к технике: МАЗ-651608. Установка кондиционера 643008-8100004
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
8
8
9
10
10
10
10
11
11
18
19
20
20
21
24
25
28
28
29
30
30
31
31
32
32
33
35
42
42
43
44
45
46
47
52
53
53
54
55
55
56
56
56
57
57
58
58
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 643008-3700092 | Установка электрооборудования кондиционера | Нет на складе | ||
| 2 | 643008-8100010 | Установка компрессора | Нет на складе | ||
| 3 | 644008-8100034 | Установка конденсатора | Нет на складе | ||
| 4 | 544020-8100036 | Установка ресивера-осушителя | Нет на складе | ||
| 8 | 64227-3506026 | Прокладка | Нет на складе | ||
| 9 | 64227-3506027 | Прокладка | Нет на складе | ||
| 10 | 500-3506097 | Пружина | Нет на складе | ||
| 11 | 64221-3724630 | Кляммер | Нет на складе | ||
| 18 | 643069-8101596-010 | Лента | Нет на складе | ||
| 19 | 643008-8101596-010 | Лента | Нет на складе | ||
| 20 | 643008-8101596-020 | Лента | Нет на складе | ||
| 21 | 643008-8101596-030 | Лента | Нет на складе | ||
| 24 | 250610 | Гайка М8-6Н | Нет на складе | ||
| 25 | 64221-3724631 | Хомут | Нет на складе | ||
| 28 | 201420 | Болт М6-6gх20 | Нет на складе | ||
| 29 | 200263 | Болт М8-6gх35 | Нет на складе | ||
| 30 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 31 | 252004 | Шайба 6 | Нет на складе | ||
| 32 | 252154 | Шайба 6Л | Нет на складе | ||
| 33 | 252005 | Шайба 8 | Нет на складе | ||
| 35 | 252155 | Шайба 8Л | Нет на складе | ||
| 42 | ДЯКЛ-АФК011.001 | Фитинг ф8-90° | Нет на складе | ||
| 43 | ДЯКЛ-АФК011.002 | Фитинг ф8-90° | Нет на складе | ||
| 44 | ДЯКЛ-АФК011.003 | Фитинг ф 10-90° | Нет на складе | ||
| 45 | ДЯКЛ-АФК011.004 | Фитинг ф10-90° | Нет на складе | ||
| 46 | ДЯКЛ-АФК011.005 | Фитинг ф13-90° | Нет на складе | ||
| 47 | ДЯКЛ-АФК011.006 | Фитинг ф13-90° | Нет на складе | ||
| 52 | ДЯКЛ-АФК011.017-03 | Шланг ф8, | Нет на складе | ||
| 53 | ДЯКЛ-АФК011.017-04 | Шланг ф8 | Нет на складе | ||
| 54 | ДЯКЛ-АФК011.018-01 | Шланг ф10 | Нет на складе | ||
| 55 | ДЯКЛ-АФК011.019-02 | Шланг ф13 | Нет на складе | ||
| 56 | ДЯКЛ-АФК011.011 | Хомут, G 8 | Нет на складе | ||
| 57 | ДЯКЛ-АФК011.012 | Хомут, G10 | Нет на складе | ||
| 58 | ДЯКЛ-АФК011.013 | Хомут, G13 | Нет на складе | ||
| 62 | 8320203 | Кабельная стяжка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
