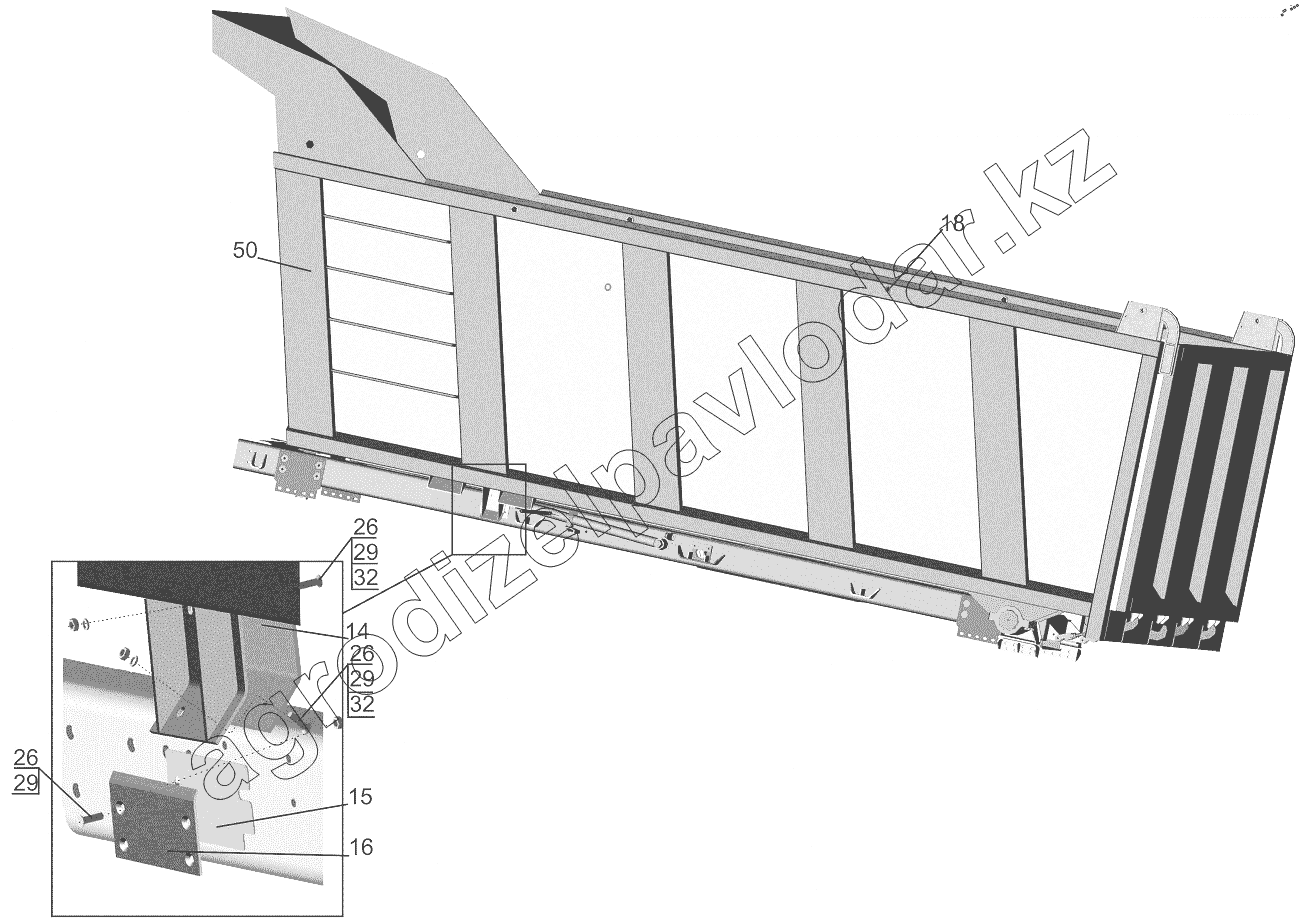

Каталог запасных частей к технике: МАЗ-6501B9. Установка платформы
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
14
15
16
18
26
26
26
29
29
29
32
32
50
50
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 650136-2815011 | Рама ограничительная | Нет на складе | ||
| 3 | 551639-8200026 | Установка трапа | Нет на складе | ||
| 3 | 6317-8210110 | Трап | Нет на складе | ||
| 4 | 651608-8510310 | Упор платформы | Нет на складе | ||
| 5 | 6514A9-8601053-000 | Кронштейн | Нет на складе | ||
| 6 | 6514A9-8601061-000 | Кронштейн | Нет на складе | ||
| 7 | 650136-2815033 | Ось | Нет на складе | ||
| 8 | 5516-2815079 | Пластина | Нет на складе | ||
| 9 | 650136-2815095 | Втулка | Нет на складе | ||
| 10 | 8111-2912624 | Буфер | Нет на складе | ||
| 11 | 5207В-2912624 | Буфер рессоры | Нет на складе | ||
| 12 | 651608-8501323 | Шайба | Нет на складе | ||
| 14 | 5516-8501376 | Накладка | Нет на складе | ||
| 15 | 5516-8501380 | Прокладка | Нет на складе | ||
| 16 | 651608-8501384 | Накладка | Нет на складе | ||
| 18 | 97583-8502217 | Заглушка | Нет на складе | ||
| 19 | 6516V8-8510355-000 | Накладка | Нет на складе | ||
| 20 | 651608-8501098 | Кожух | Нет на складе | ||
| 20 | 651608-8501098-001 | Кожух | Нет на складе | ||
| 21 | 201420 | Болт М6-6gх20 | Нет на складе | ||
| 22 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 23 | 201538 | Болт М12-6gх25 | Нет на складе | ||
| 25 | 220109 | Винт М6-6gх25 | Нет на складе | ||
| 26 | 231668 | Винт 2М8-6gх30 | Нет на складе | ||
| 28 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 29 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 31 | 252004 | Шайба 6 | Нет на складе | ||
| 32 | 252005 | Шайба 8 | Нет на складе | ||
| 33 | 252016 | Шайба 14 | Нет на складе | ||
| 34 | 252134 | Шайба 6Т | Нет на складе | ||
| 35 | 252135 | Шайба 8Т | Нет на складе | ||
| 36 | 252137 | Шайба 12.ОТ | Нет на складе | ||
| 38 | 258053 | Шплинт 4х25 | Нет на складе | ||
| 39 | 258101 | Шплинт 8х80 | Нет на складе | ||
| 40 | 258291 | Шплинт 1,6х425 | Нет на складе | ||
| 43 | 260114 | Палец | Нет на складе | ||
| 45 | 264020 | Масленка 1.3.Ц6хр | Нет на складе | ||
| 46 | 264072 | Масленка 1.1.4ХЛ1 | Нет на складе | ||
| 50 | 6501B9-8500020-000 | Платформа | Нет на складе | ||
| 50 | 6501B9-8500020-001 | Платформа | Нет на складе | ||
| 50 | 6501B9-8500020-010 | Платформа | Нет на складе | ||
| 50 | 6501B9-8500020-011 | Платформа | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
