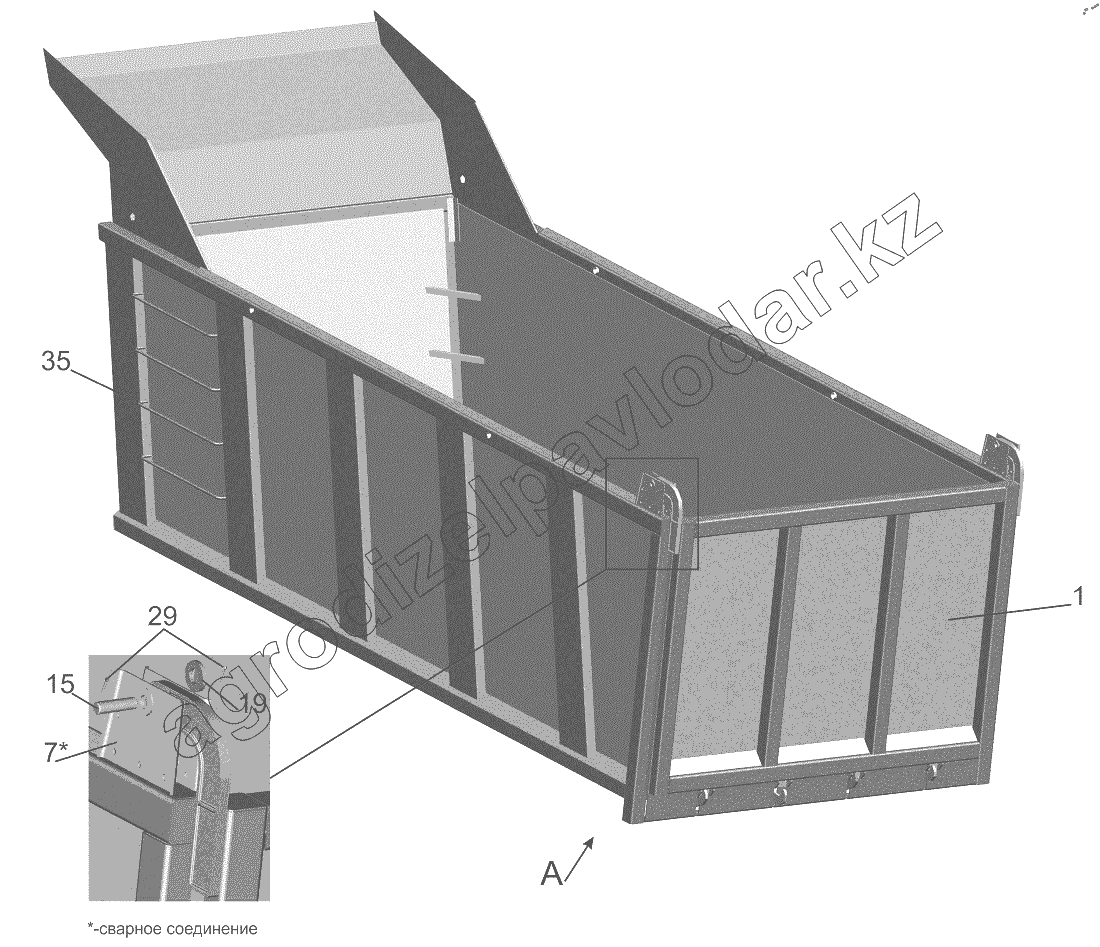

Каталог запасных частей к технике: МАЗ-6501B9. Платформа
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
7
15
19
29
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 6501B9-8503010-000 | Борт задний | Нет на складе | ||
| 3 | 6513A8-8505038 | Кронштейн | Нет на складе | ||
| 4 | 6513A8-8505039 | Кронштейн | Нет на складе | ||
| 7 | 5550-8505251 | Стойка | Нет на складе | ||
| 10 | 6501W6-8503034-020 | Петля | Нет на складе | ||
| 11 | 6514H9-8505050-000 | Запор | Нет на складе | ||
| 12 | 6501W6-8505055-020 | Тяга запора | Нет на складе | ||
| 13 | 6513A8-8505068 | Вал | Нет на складе | ||
| 14 | 6501B9-8505182-000 | Запор | Нет на складе | ||
| 15 | 5551-8505266 | Штырь подвески | Нет на складе | ||
| 16 | 651705-8505098-030 | Вилка | Нет на складе | ||
| 16 | 650105-8505338-000 | Вилка | Нет на складе | ||
| 17 | 650105-8505339-000 | Вилка | Нет на складе | ||
| 17 | 6513A8-8505098 | Вилка | Нет на складе | ||
| 19 | 376222 | Шайба 30 | Нет на складе | ||
| 21 | 201501 | Болт М10-6gх35 | Нет на складе | ||
| 22 | 250512 | Гайка М10-6Н | Нет на складе | ||
| 23 | 250563 | Гайка М18х1,5 | Нет на складе | ||
| 25 | 252016 | Шайба 14 | Нет на складе | ||
| 26 | 252136 | Шайба 10.ОТ | Нет на складе | ||
| 28 | 258053 | Шплинт 4х25 | Нет на складе | ||
| 29 | 258083 | Шплинт 6.3х40 | Нет на складе | ||
| 31 | 260114 | Палец | Нет на складе | ||
| 35 | 6501B9-8500030-000 | Платформа | Нет на складе | ||
| 35 | 6501B9-8500030-010 | Платформа | Нет на складе | ||
| 35 | 6501B9-8500030-001 | Платформа | Нет на складе | ||
| 35 | 6501B9-8500030-011 | Платформа | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
