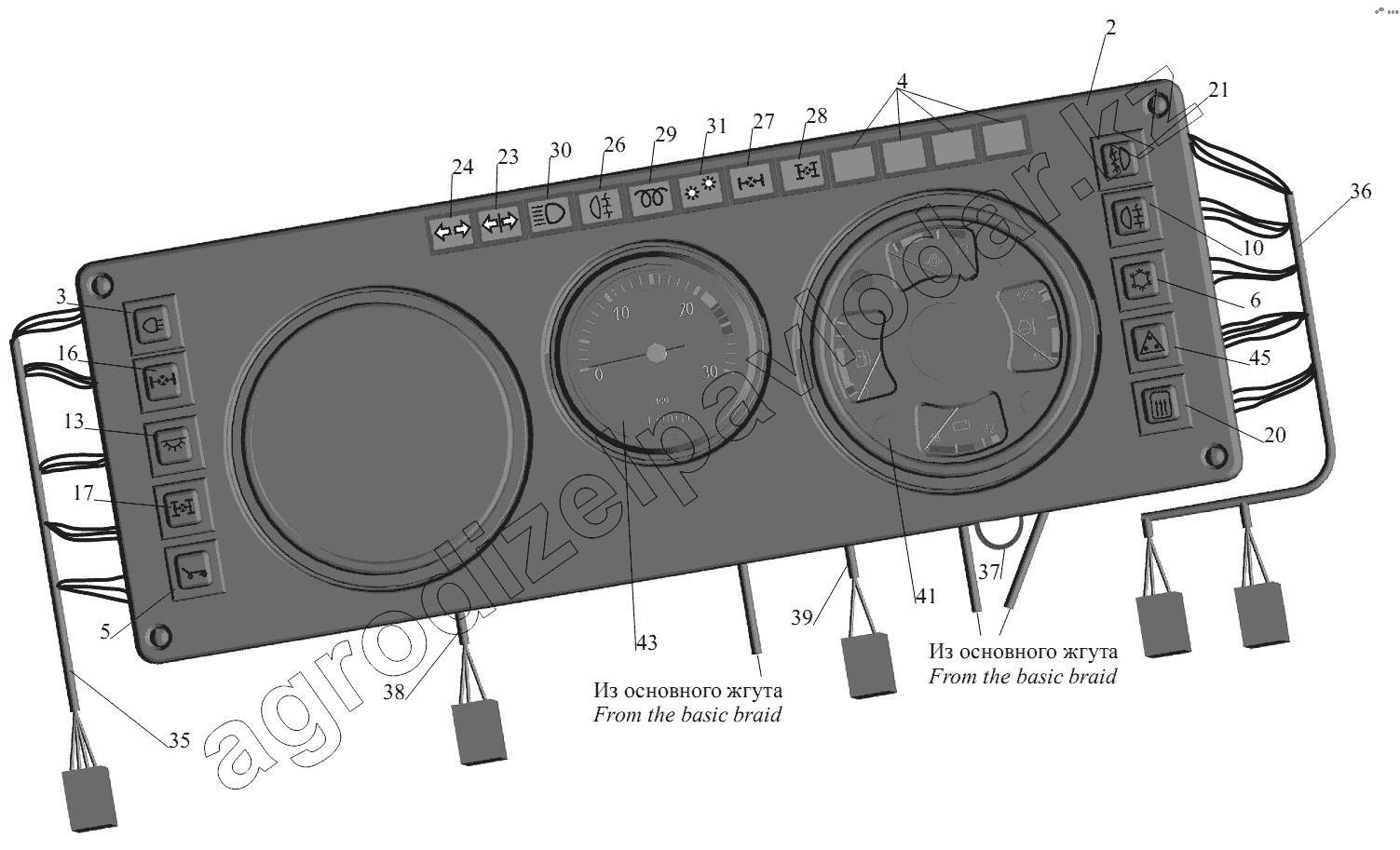

Каталог запасных частей к технике: МАЗ-6422, 5432. Щиток приборов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/174.gif)
2
3
4
4
5
6
10
13
16
17
20
21
24
24
26
26
27
27
28
28
29
29
30
30
31
31
35
35
35
35
35
35
36
36
36
36
37
37
38
38
38
38
39
39
39
39
39
39
41
41
41
43
43
43
43
43
43
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 2 | 64221-3805014-010 | Панель щитка приборов | Нет на складе | ||
| 3 | 3037.00.00.000-02 | Выключатель 3037-02.05 | Нет на складе | ||
| 4 | 4370-3803041 | Заглушка | Нет на складе | ||
| 4 | 7712.00.00.050 | Заглушка | Нет на складе | ||
| 5 | 3037.00.00.000-07 | Выключатель 3037-02.27 | Нет на складе | ||
| 6 | 3037.00.00.000-05 | Выключатель 3037-02.17 | Нет на складе | ||
| 10 | 3037.00.00.000-30 | Выключатель 3037-10.04 | Нет на складе | ||
| 13 | 3037.00.00.000-04 | Выключатель 3037-02.09 | Нет на складе | ||
| 16 | 3037.00.00.000-08 | Выключатель 3037-02.28 | Нет на складе | ||
| 17 | 3037.00.00.000-09 | Выключатель 3037-02.29 | Нет на складе | ||
| 20 | 3037.00.00.000-06 | Выключатель 3037-02.23 | Нет на складе | ||
| 21 | 3037.00.00.000 | Выключатель 3037-10.03 | Нет на складе | ||
| 24 | 24.3803-07 | Лампа контрольная 24.3803-07 | Нет на складе | ||
| 24 | 7712.00.00.000 | Лампы контрольные | Нет на складе | ||
| 26 | 7712.00.00.000-03 | Лампа контрольная включения заднего противотуманного фонаря | Нет на складе | ||
| 26 | 24.3803-11 | Лампа контрольная 24.3803-11 | Нет на складе | ||
| 27 | 24.3803-13 | Лампа контрольная 24.3803-13 | Нет на складе | ||
| 27 | 7712.00.00.000-04 | Лампа контрольная включения блокировки межколесного дифференциала | Нет на складе | ||
| 28 | 24.3803-14 | Лампа контрольная 24.3803-14 | Нет на складе | ||
| 28 | 7712.00.00.000-05 | Лампа контрольная включения блокировки межосевого дифференциала | Нет на складе | ||
| 29 | 24.3803-17 | Лампа контрольная 24.3803-17 | Нет на складе | ||
| 29 | 7712.00.00.000-06 | Лампа контрольная 2212. 3803-17 | Нет на складе | ||
| 30 | 7712.00.00.000-10 | Лампа контрольная включения дальнего света фар | Нет на складе | ||
| 30 | 24.3803-28 | Лампа контрольная 24.3803-28 | Нет на складе | ||
| 31 | 24.3803-35 | Лампа контрольная 24.3803-35 | Нет на складе | ||
| 31 | 7712.00.00.000-11 | Лампа контрольная 2212.3803-35 | Нет на складе | ||
| 35 | 543217-3724012-01-Т | Жгут | Нет на складе | ||
| 35 | 54321-3724012-01 | Жгут левых выключателей | Нет на складе | ||
| 35 | 64221-3724012-702 | Жгут левых выключателей | Нет на складе | ||
| 35 | 642217-3724012-01-Т | Жгут левых выключателей | Нет на складе | ||
| 35 | 64221-3724012-002 | Жгут левых выключателей | Нет на складе | ||
| 35 | 64221-3724012-01 | Жгут левых выключателей | Нет на складе | ||
| 36 | 64229-3724014-11 | Жгут правых выключателей | Нет на складе | ||
| 36 | 64229-3724014-012 | Жгут правых выключателей | Нет на складе | ||
| 36 | 642297-3724014-11-Т | Жгут правых выключателей | Нет на складе | ||
| 36 | 64229-3724014-712 | Жгут правых выключателей | Нет на складе | ||
| 37 | 642208-3724095-700 | Перемычка | Нет на складе | ||
| 37 | 642208-3724095 | Перемычка | Нет на складе | ||
| 38 | 64229-3724017-01 | Жгут левых контрольных ламп | Нет на складе | ||
| 38 | 64229-3724017-002 | Жгут левых контрольных ламп | Нет на складе | ||
| 38 | 642297-3724017-01-T | Жгут левых контрольных ламп | Нет на складе | ||
| 38 | 64229-3724017-702 | Жгут левых контрольных ламп | Нет на складе | ||
| 39 | 543217-3724012-01-Т | Жгут | Нет на складе | ||
| 39 | 54321-37240112-01 | Жгут правых контрольных ламп | Нет на складе | ||
| 39 | 64221-3724019-702 | Жгут правых контрольных ламп | Нет на складе | ||
| 39 | 642217-3724019-01-Т | Жгут правых контрольных ламп | Нет на складе | ||
| 39 | 64221-3724019-002 | Жгут правых контрольных ламп | Нет на складе | ||
| 39 | 64221-3724019-01 | Жгут правых контрольных ламп | Нет на складе | ||
| 41 | 281.3801010 | Комбинация приборов 281.3801 | 12 032 тенге | ||
| 41 | ЗМП.499.353 | Прибор КД 8000 | Нет на складе | ||
| 41 | 2817.3801010 | Комбинация приборов 2817.3801 | Нет на складе | ||
| 43 | 2527.3813010 | Тахометр электрический | Нет на складе | ||
| 43 | ЗМП.492.003 | Тахометр ПТ 8040 | Нет на складе | ||
| 43 | 2521.3813010 | Тахометр 2521.3813 | Нет на складе | ||
| 43 | 2537.3813010 | Тахометр 2537.3813 | Нет на складе | ||
| 43 | ЗМП.492.003 | Тахометр ПТ 8040 | Нет на складе | ||
| 43 | 2531.3813010 | Тахометр 2531.3813 | Нет на складе | ||
| 45 | 3037.00.00.000-05 | Выключатель 3037-02.17 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
