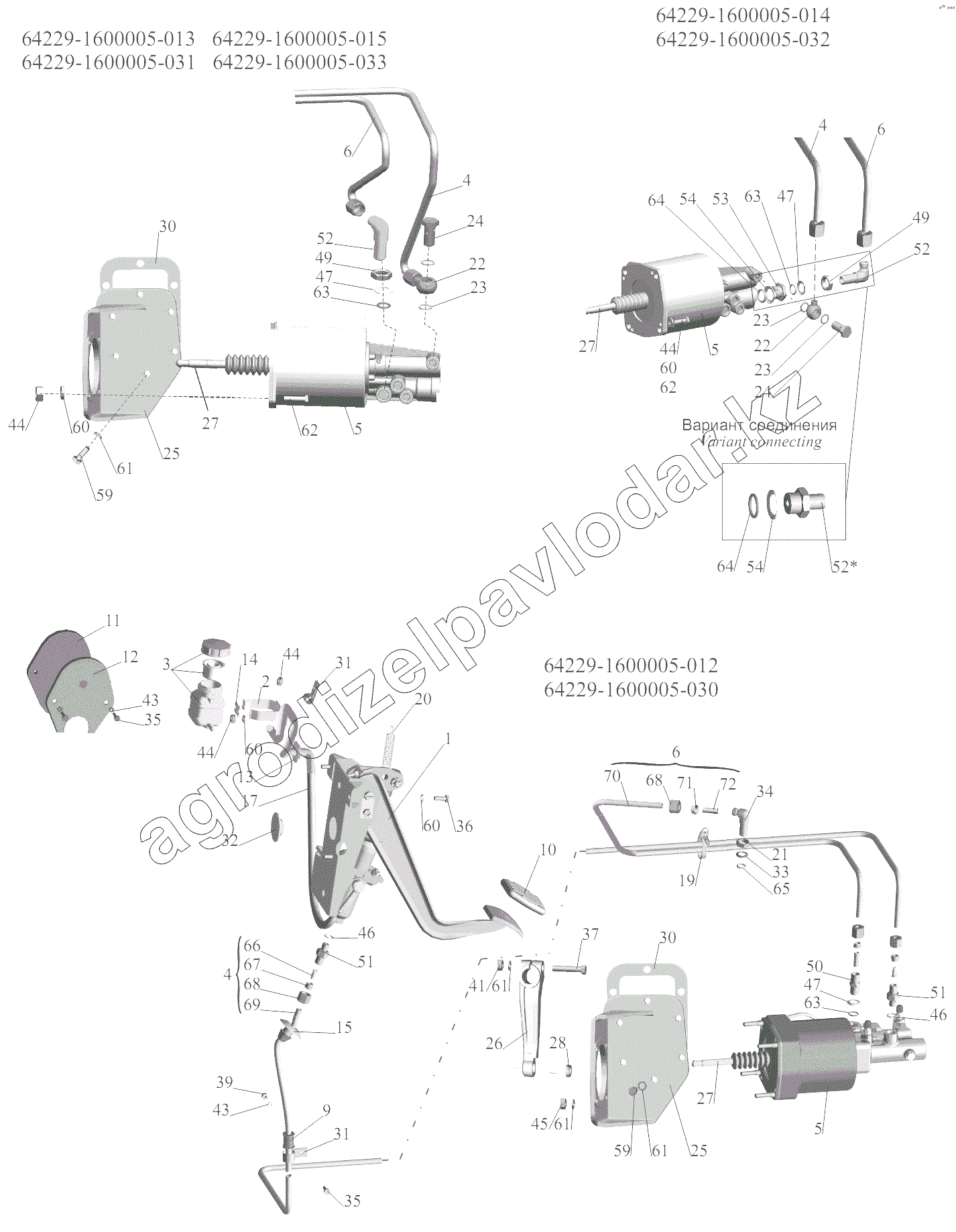

Каталог запасных частей к технике: МАЗ-6422, 5432. Механизм управления сцеплением
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/33.gif)
1
1
2
3
3
4
4
4
5
5
5
5
5
5
6
6
6
9
10
11
12
13
14
15
17
19
20
21
22
22
23
23
23
24
24
25
25
25
26
26
27
27
27
27
28
30
30
31
31
32
33
34
35
35
36
37
39
41
43
43
44
44
44
44
45
46
46
47
47
47
49
49
50
51
51
52
52
52
52
53
54
54
59
59
60
60
60
60
61
61
61
61
62
62
63
63
63
64
64
65
66
67
68
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64221-1602004-010 | Основание педали | Нет на складе | ||
| 1 | 64226-1602004 | Основание педали | Нет на складе | ||
| 2 | 64226-1602198 | Кронштейн | Нет на складе | ||
| 3 | 64221-1602560 | Бачок | Нет на складе | ||
| 3 | 2101-1602560-00 | Бачок | Нет на складе | ||
| 4 | 64229-1602940-020 | Трубка | Нет на складе | ||
| 5 | 9700514370 | Усилитель сцепления | 10 385 тенге | ||
| 5 | 8050.16.09.200 | Усилитель сцепления | Нет на складе | ||
| 5 | 11.1602410-32 | Усилитель сцепления | Нет на складе | ||
| 5 | VG3268 | Усилитель сцепления фирмы КNОRR-ВRЕМSЕ | Нет на складе | ||
| 6 | 54323-3506146-10 | Трубка | Нет на складе | ||
| 9 | 500-1104542 | Втулка | Нет на складе | ||
| 10 | 5336-1602029 | Подушка педали | Нет на складе | ||
| 11 | 5336-1602072 | Фланец | Нет на складе | ||
| 12 | 5336-1602074-010 | Уплотнитель | Нет на складе | ||
| 13 | 64226-1602076 | Втулка | Нет на складе | ||
| 14 | 64226-1602400 | Пластина | Нет на складе | ||
| 15 | 64229-1602903 | Втулка | Нет на складе | ||
| 17 | 64226-1602908 | Шланг | Нет на складе | ||
| 19 | 6430-3724624 | Хомут | Нет на складе | ||
| 20 | 500-5001146 | Пружина | Нет на складе | ||
| 21 | 374614 | Гайка М12х1,5-5Н6Н | Нет на складе | ||
| 22 | 4370-1104514 | Угольник поворотный | Нет на складе | ||
| 23 | 64226-1104516 | Прокладка | Нет на складе | ||
| 24 | 64226-1104518 | Переходник | Нет на складе | ||
| 25 | 64229-1602715 | Кронштейн | Нет на складе | ||
| 25 | 64229-1602715-030 | Кронштейн | Нет на складе | ||
| 26 | 64229-1602832-10 | Рычаг | Нет на складе | ||
| 26 | 64229-1602832-030 | Рычаг | Нет на складе | ||
| 27 | 64229-1609241-010 | Шток | Нет на складе | ||
| 27 | 64229-1609241-020 | Шток | Нет на складе | ||
| 28 | 6430-1609517 | Уплотнитель | Нет на складе | ||
| 30 | 205-4202018 | Прокладка | Нет на складе | ||
| 31 | 379173 | Кляммер | Нет на складе | ||
| 32 | 378946 | Заглушка М30х1,5 | Нет на складе | ||
| 33 | 375818 | Шайба 12 | Нет на складе | ||
| 34 | 402952 | Угольник | Нет на складе | ||
| 35 | 201420 | Болт М6-6gх20 | Нет на складе | ||
| 36 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 37 | 200320 | Болт М10-6gх55 | Нет на складе | ||
| 39 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 41 | 250512 | Гайка М10-6Н | Нет на складе | ||
| 43 | 252134 | Шайба 6Т | Нет на складе | ||
| 44 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 45 | 374243 | Гайка М10х1-6Н | Нет на складе | ||
| 46 | 375539 | Шайба 14 | Нет на складе | ||
| 47 | 375960 | Шайба 16 | Нет на складе | ||
| 49 | 250636 | Гайка М16х1,5-6Н | Нет на складе | ||
| 50 | 379002 | Ниппель проходной | Нет на складе | ||
| 51 | 404249 | Штуцер | Нет на складе | ||
| 52 | 404304 | Штуцер | Нет на складе | ||
| 52 | 402984 | Угольник | Нет на складе | ||
| 53 | 374895 | Гайка переходная | Нет на складе | ||
| 54 | 376145 | Шайба 22 | Нет на складе | ||
| 59 | 201497 | Болт М10-6gх25 | Нет на складе | ||
| 60 | 252135 | Шайба 8Т | Нет на складе | ||
| 61 | 252156 | Шайба 10Л | Нет на складе | ||
| 62 | 201460 | Болт М8-6gх30 | Нет на складе | ||
| 63 | 014-018-25-2-3 | Кольцо | Нет на складе | ||
| 64 | 020-025-30-2-3 | Кольцо | Нет на складе | ||
| 65 | 010-014-25-2-3 | Кольцо | Нет на складе | ||
| 66 | 64229-1602932 | Ниппель | Нет на складе | ||
| 67 | 403802 | Муфта зажимная | Нет на складе | ||
| 68 | 405647 | Гайка стяжная | Нет на складе | ||
| 69 | 64229-1602942-020 | Трубка L=3500мм | Нет на складе | ||
| 70 | 54323-3506147-10 | Трубка | Нет на складе | ||
| 71 | 379254 | Муфта | Нет на складе | ||
| 72 | 402415 | Ниппель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
