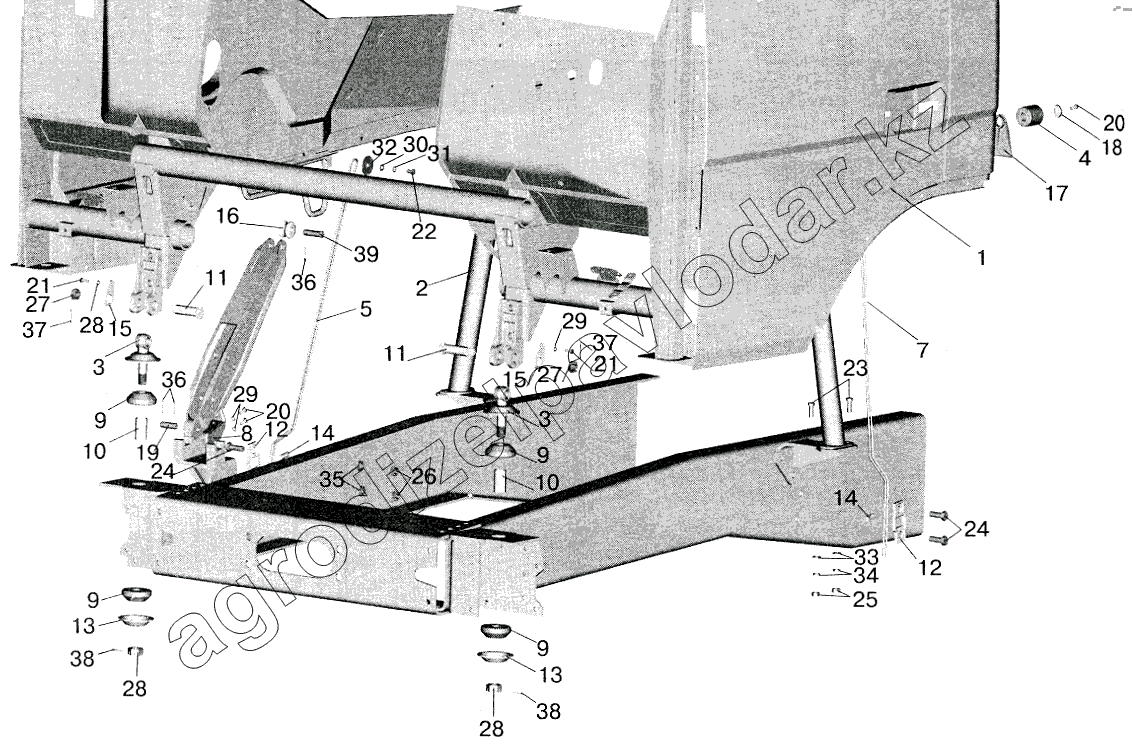

Каталог запасных частей к технике: МАЗ-6422. Установка малой кабины
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
5
5
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
27
28
28
28
29
29
30
31
32
33
34
35
36
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 64221-5001204 | 64221-5001204 | Рычаг | Нет на складе | ||
| 1 | 555102-5000012 | Кабина | Нет на складе | ||
| 2 | 555102-5001660 | Балка опоры кабины | Нет на складе | ||
| 2 | 5551-5001660 | Балка опоры кабины | Нет на складе | ||
| 3 | 5551-5001032-10 | Опора | Нет на складе | ||
| 4 | 6422-5001017 | Втулка | 832 тенге | ||
| 5 | 5336-5001215 | Трос | Нет на складе | ||
| 5 | 64221-5001215 | Трос | Нет на складе | ||
| 7 | 5551-5001260 | Трос страховой | Нет на складе | ||
| 8 | 64221-5001240 | Кронштейн | Нет на складе | ||
| 9 | 5336-5001016 | Втулка | Нет на складе | ||
| 10 | 5336-5001018 | Втулка | Нет на складе | ||
| 11 | 4370-5001040 | Ось | Нет на складе | ||
| 12 | 500А-5001264-10 | Зажим троса | Нет на складе | ||
| 13 | 5336-5001038-10 | Чашка | Нет на складе | ||
| 14 | 500А-5001270 | Вкладыш | Нет на складе | ||
| 15 | 64221-5001774 | Стопор | Нет на складе | ||
| 16 | 64221-5001236 | Ролик | Нет на складе | ||
| 17 | 64221-5001856 | Склиз | Нет на складе | ||
| 18 | 504В-6801122 | Шайба | Нет на складе | ||
| 19 | 64221-5001030 | Ось | Нет на складе | ||
| 20 | 201452 | Болт М8х12 | Нет на складе | ||
| 21 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 22 | 201493 | Болт М10-6gх16 | Нет на складе | ||
| 23 | 201542 | Болт М12-6gх35 | Нет на складе | ||
| 24 | 202123 | Болт М16-6gх50 | Нет на складе | ||
| 25 | 250514 | Гайка М12-6Н | Нет на складе | ||
| 26 | 250560 | Гайка М16-6Н | Нет на складе | ||
| 27 | 374809 | Гайка М18х1,5-5Н6Н | Нет на складе | ||
| 28 | 251035 | Гайка М24х2-5Н6Н | Нет на складе | ||
| 29 | 252155 | Шайба 8Л | Нет на складе | ||
| 30 | 252006 | Шайба 10 | Нет на складе | ||
| 31 | 252156 | Шайба 10Л | Нет на складе | ||
| 32 | 375853 | Шайба 12 | Нет на складе | ||
| 33 | 252007 | Шайба 12 | Нет на складе | ||
| 34 | 252137 | Шайба 12.ОТ | Нет на складе | ||
| 35 | 252139 | Шайба 16.ОТ | Нет на складе | ||
| 36 | 258053 | Шплинт 4х25 | Нет на складе | ||
| 37 | 258054 | Шплинт 4,0х32 | Нет на складе | ||
| 38 | 258069 | Шплинт 5х36 | Нет на складе | ||
| 39 | 260138 | Палец 16х55 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
