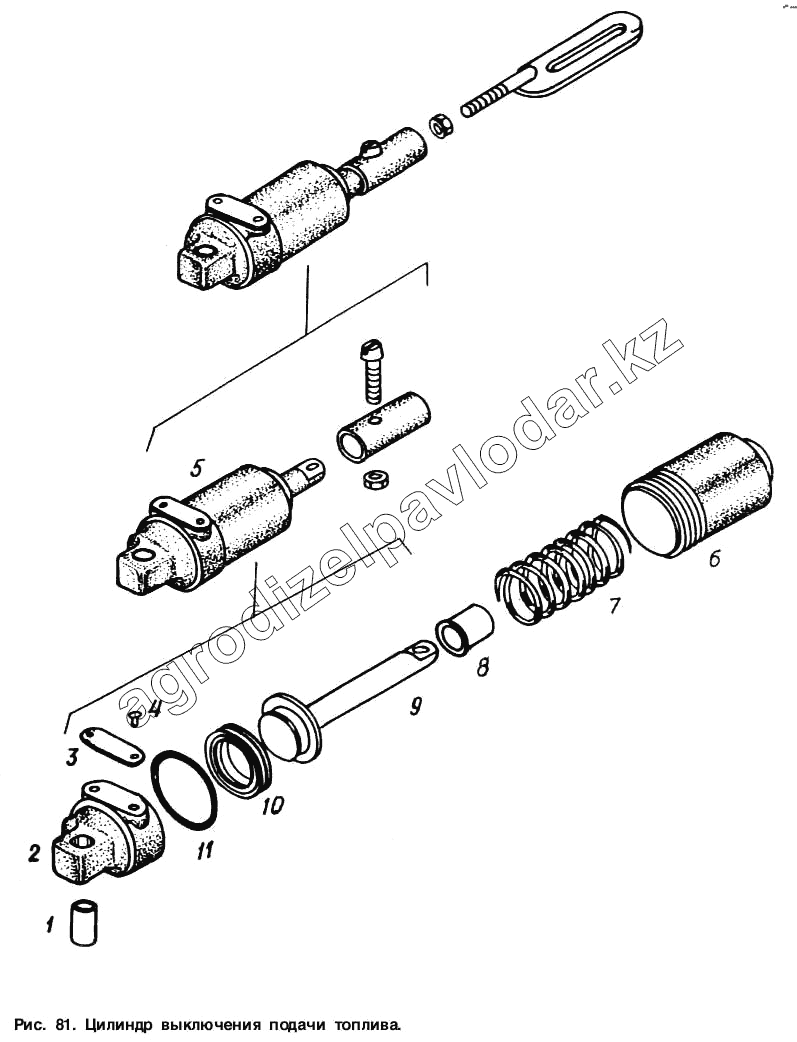

Каталог запасных частей к технике: МАЗ-6317. Цилиндр выключения подачи топлива
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 100-3570133 | Втулка | Нет на складе | ||
| 2 | 100-3570130 | Крышка цилиндра | Нет на складе | ||
| 3 | 100-3512099 | Табличка | Нет на складе | ||
| 4 | 304183 | Заклепка | Нет на складе | ||
| 5 | 100-3570110 | Цилиндр останова двигателя | Нет на складе | ||
| 6 | 100-3570120 | Цилиндр | Нет на складе | ||
| 7 | 100-3570123 | Пружина | Нет на складе | ||
| 8 | 100-3570127 | Упор | Нет на складе | ||
| 9 | 100-3570124 | Поршень в сборе | Нет на складе | ||
| 10 | 100-3570128 | Кольцо упорное | Нет на складе | ||
| 11 | 100-3570132 | Кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
