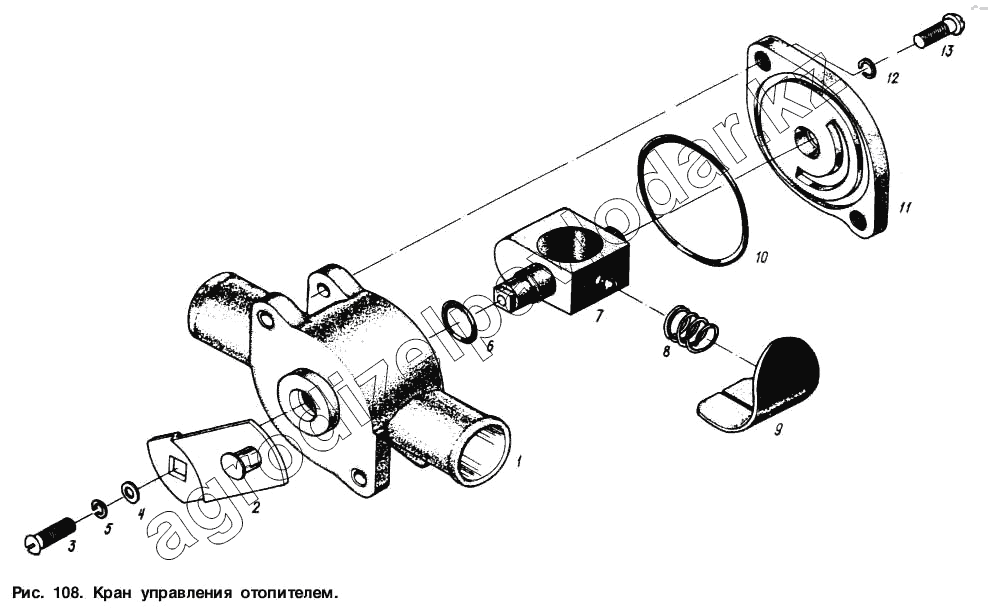

Каталог запасных частей к технике: МАЗ-6317. Кран управления отопителем
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64221-8101152 | Корпус | Нет на складе | ||
| 2 | 64221-8101181 | Рычаг | Нет на складе | ||
| 3 | 240818 | Винт М4х12 | Нет на складе | ||
| 4 | 252002 | Шайба 4 | Нет на складе | ||
| 5 | 252132 | Шайба 4 | Нет на складе | ||
| 6 | 008-011-19-2-3 | Кольцо | Нет на складе | ||
| 7 | 64221-8101155 | Кривошип | Нет на складе | ||
| 8 | 64221-8101157 | Пружина | Нет на складе | ||
| 9 | 64221-8101163 | Клапан | Нет на складе | ||
| 10 | 034-037-19-2-3 | Кольцо | Нет на складе | ||
| 11 | 64221-8101154 | Крышка | Нет на складе | ||
| 12 | 252133 | Шайба 5Т | Нет на складе | ||
| 13 | 220079 | Винт М5-6gх14 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
