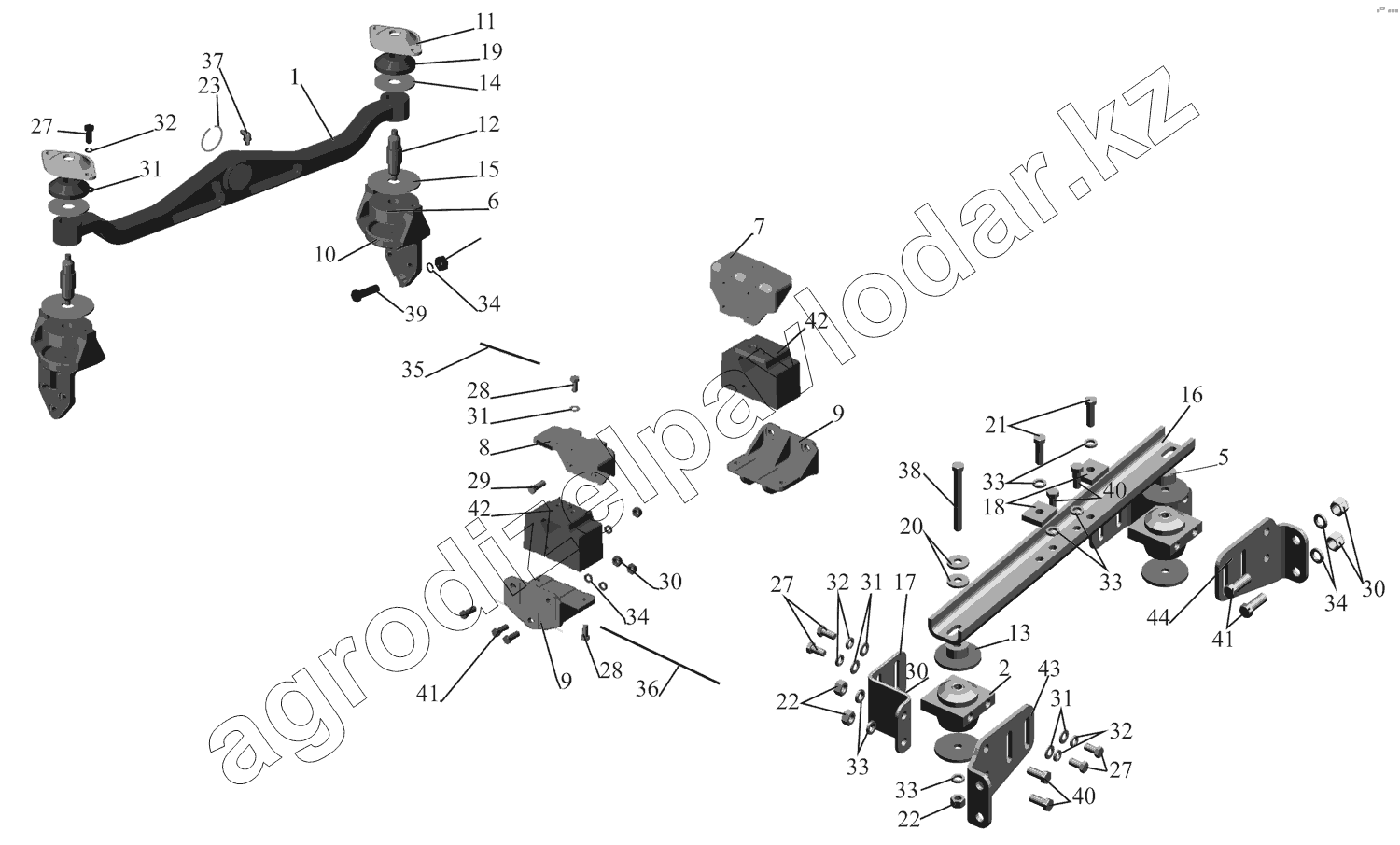

Каталог запасных частей к технике: МАЗ-631705. Крепление двигателя 642505-1001002-700
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
27
27
27
28
28
29
30
30
30
31
31
31
31
32
32
32
33
33
33
33
34
34
34
35
36
37
38
39
40
40
41
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64301-1001016 | Балка | Нет на складе | ||
| 2 | 642208-1715044 | Пластина с амортизатором | Нет на складе | ||
| 5 | 631708-1001019 | Втулка | Нет на складе | ||
| 6 | 64301-1001029 | Амортизатор передний | Нет на складе | ||
| 7 | 6422-1001042 | Опора правая | Нет на складе | ||
| 8 | 6422-1001043 | Опора левая | Нет на складе | ||
| 9 | 5336-1001049-001 | Кронштейн | Нет на складе | ||
| 10 | 642208-1001050 | Кронштейн | Нет на складе | ||
| 11 | 64229-1001052 | Крышка | Нет на складе | ||
| 12 | 64229-1001054 | Вал | Нет на складе | ||
| 13 | 4370-1001056 | Пластина | Нет на складе | ||
| 14 | 64229-1001056 | Пластина | Нет на складе | ||
| 15 | 64229-1001058 | Пластина | Нет на складе | ||
| 16 | 642208-1715018 | Балка | Нет на складе | ||
| 17 | 642208-1715024 | Кронштейн | Нет на складе | ||
| 18 | 4370-2815055-001 | Пластина | Нет на складе | ||
| 19 | 5336-5001016 | Втулка | Нет на складе | ||
| 20 | 252046-10 | Шайба 14 | Нет на складе | ||
| 21 | 372205 | Болт М14х1,5-6gх42 | Нет на складе | ||
| 22 | 374633 | Гайка М14х1,5-5Н6Н | Нет на складе | ||
| 23 | 400416 | Кольцо | Нет на складе | ||
| 27 | 201538 | Болт М12-6gх25 | Нет на складе | ||
| 28 | 206574 | Болт 3М12-6gх25 | Нет на складе | ||
| 29 | 206906 | Болт 3М14-6gх35 | Нет на складе | ||
| 30 | 250691 | Гайка М16х1,5-6Н | Нет на складе | ||
| 31 | 252007 | Шайба 12 | Нет на складе | ||
| 32 | 252137 | Шайба 12.ОТ | Нет на складе | ||
| 33 | 252138 | Шайба 14.ОТ | Нет на складе | ||
| 34 | 252139 | Шайба 16.ОТ | Нет на складе | ||
| 35 | 258255 | Шплинт 1,2х225 | Нет на складе | ||
| 36 | 258263 | Шплинт 1,2х425 | Нет на складе | ||
| 37 | 264030 | Масленка 2.3.45 Ц6хр | Нет на складе | ||
| 38 | 371324 | Болт М14x1.5-6gx125 | Нет на складе | ||
| 39 | 372613 | Болт М16х1,5-6gх55 | Нет на складе | ||
| 40 | 372203 | Болт М14х1,5-62х32 | Нет на складе | ||
| 41 | 372629 | Болт М16х1,5-6gх45 | Нет на складе | ||
| 42 | 6422-1001034-01 | Подушка боковой опоры со штырем | Нет на складе | ||
| 43 | 642208-1715028 | Кронштейн | Нет на складе | ||
| 44 | 642208-1715029 | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
