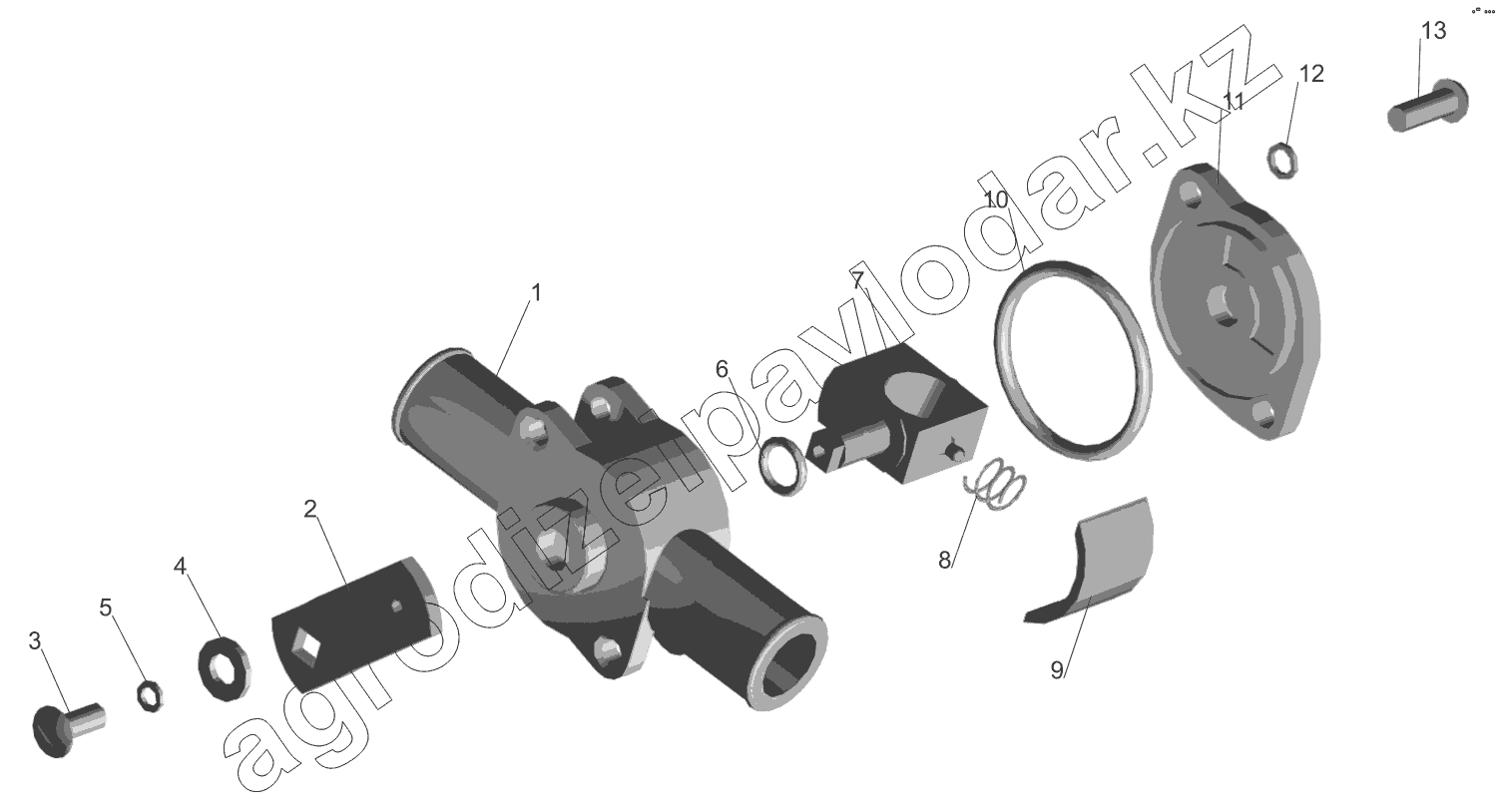

Каталог запасных частей к технике: МАЗ-631705. Кран управления отопителем 6430-8101150
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 6430-8101152 | Корпус | Нет на складе | ||
| 2 | 64226-8101187 | Рычаг | Нет на складе | ||
| 3 | 4х12.01.016 | Винт 4х12.01.016 | Нет на складе | ||
| 4 | А5.01.08кп.016 | Шайба А5.01.08кп.016 | Нет на складе | ||
| 5 | У465Г06 | Шайба У4 65Г 06 | Нет на складе | ||
| 6 | 008-012-25-2-3 | Кольцо | Нет на складе | ||
| 7 | 6430-8101155-010 | Кривошип | Нет на складе | ||
| 8 | 64221-8101157 | Пружина | Нет на складе | ||
| 9 | 6430-8101163 | Клапан | Нет на складе | ||
| 10 | 032-035-19-2-3 | Кольцо уплотнительное | Нет на складе | ||
| 11 | 64221-8101154 | Крышка | Нет на складе | ||
| 12 | 5Т65Г06 | Шайба 5Т 65Г 06 | Нет на складе | ||
| 13 | В.М5-6gх14.48.016 | Винт В.М5-6gх14.48.016 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
