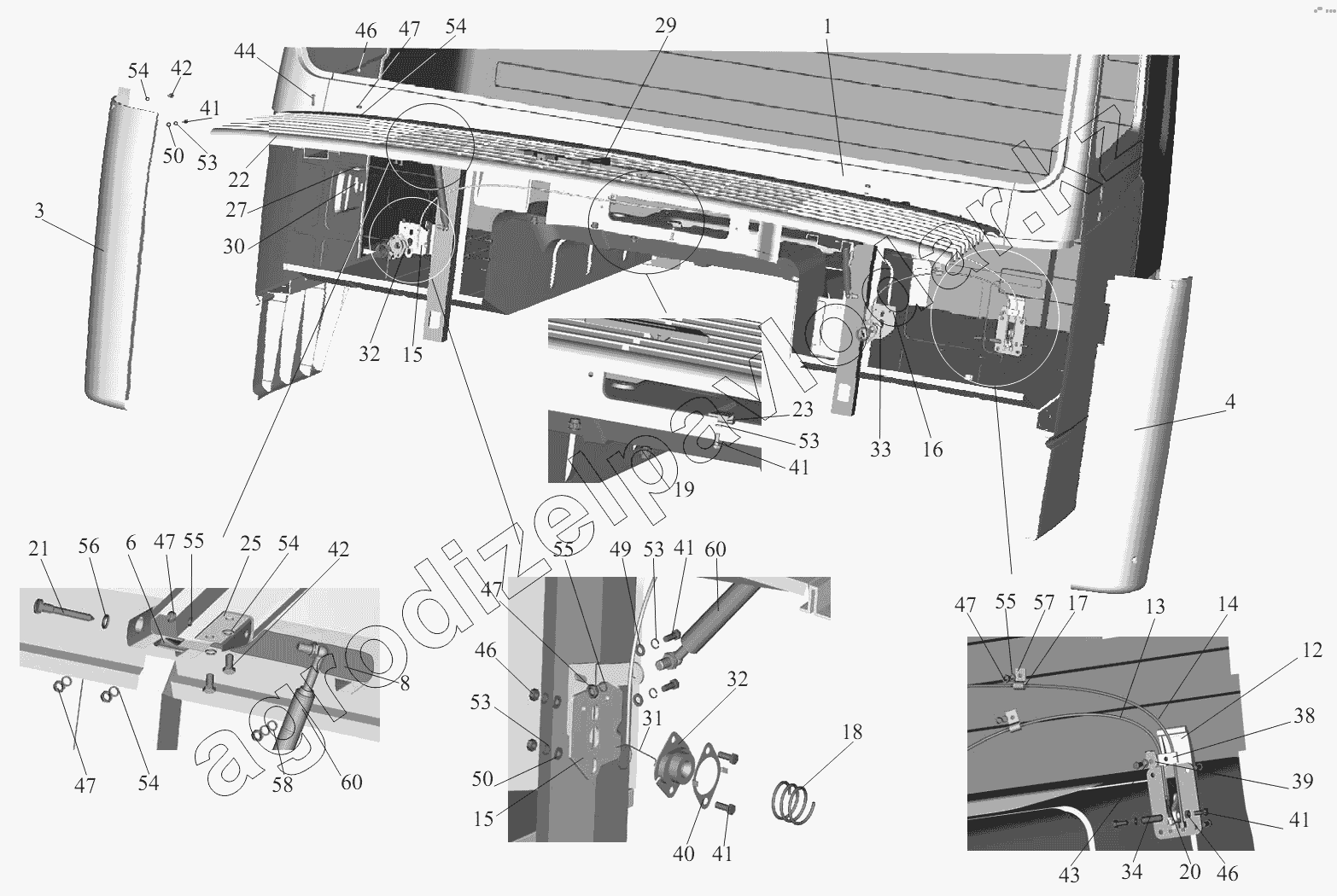

Каталог запасных частей к технике: МАЗ-631236. Установка облицовки передка 6430-8400018
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
3
4
6
8
12
13
14
15
15
16
17
18
19
20
21
22
23
25
27
29
30
31
32
32
33
34
38
39
40
41
41
41
41
41
42
42
43
44
46
46
46
47
47
47
47
47
49
50
50
53
53
53
53
54
54
54
54
55
55
55
56
57
58
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 6430-5301012 | Панель передка | Нет на складе | ||
| 3 | 6430-5301036 | Панель передка боковая правая | Нет на складе | ||
| 4 | 6430-5301037 | Панель передка боковая левая | Нет на складе | ||
| 6 | 6430-5301046 | Петля | Нет на складе | ||
| 8 | 6430-8202034 | Поручень | Нет на складе | ||
| 12 | 6430-8406040 | Привод замка | Нет на складе | ||
| 13 | 6430-8406071-010 | Трос | Нет на складе | ||
| 14 | 6430-8406070-010 | Трос | Нет на складе | ||
| 15 | 6430-8406090 | Кронштейн правый | Нет на складе | ||
| 16 | 6430-8406091 | Кронштейн левый | Нет на складе | ||
| 17 | 500-1104541Б | Втулка | Нет на складе | ||
| 18 | 200-3401130 | Пружина шарикоподшипника | Нет на складе | ||
| 19 | 6422-3724544 | Гайка | Нет на складе | ||
| 20 | 6430-8406053 | Пружина | Нет на складе | ||
| 21 | 6430-8202037 | Ось | Нет на складе | ||
| 22 | 6430-8401020-020 | Облицовка | Нет на складе | ||
| 23 | 6430-8401049 | Прижим | Нет на складе | ||
| 24 | 6430-8401112 | Кронштейн | Нет на складе | ||
| 25 | 6430-8401113 | Кронштейн | Нет на складе | ||
| 27 | 6430-8406039 | Шайба | Нет на складе | ||
| 29 | 6430-8401300 | Знак заводской | Нет на складе | ||
| 30 | 6430-8406022 | Фиксатор | Нет на складе | ||
| 31 | 6430-8406024-010 | Пружина | Нет на складе | ||
| 32 | 6430-8406018-010 | Корпус замка правый | Нет на складе | ||
| 33 | 6430-8406019-010 | Корпус замка левый | Нет на складе | ||
| 34 | 6430-8406056 | Ось | Нет на складе | ||
| 38 | 6430-8406075 | Прижим | Нет на складе | ||
| 39 | 54327-2935024 | Кронштейн | Нет на складе | ||
| 40 | 6430-8406088 | Прижим | Нет на складе | ||
| 41 | 201418 | Болт М6-6gх16 | Нет на складе | ||
| 42 | 201454 | Болт М8-6gх16 | Нет на складе | ||
| 43 | 252174 | Шайба 26 | Нет на складе | ||
| 44 | 233065 | Винт 2М6-6gх16 | Нет на складе | ||
| 45 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 46 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 47 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 48 | 250511 | Гайка М8х1-6Н | Нет на складе | ||
| 49 | 252004 | Шайба 6 | Нет на складе | ||
| 50 | 252037 | Шайба 6 | Нет на складе | ||
| 51 | 201422 | Болт М6-6gх25 | Нет на складе | ||
| 51 | 459-3471508 | Болт М6-6gх25-8.8 | Нет на складе | ||
| 53 | 252134 | Шайба 6Т | Нет на складе | ||
| 54 | 252135 | Шайба 8Т | Нет на складе | ||
| 55 | 252155 | Шайба 8Л | Нет на складе | ||
| 56 | 252156 | Шайба 10Л | Нет на складе | ||
| 57 | 315412 | Кляммер | Нет на складе | ||
| 58 | 375533 | Шайба 8 | Нет на складе | ||
| 59 | 252270 | Шайба 8 | Нет на складе | ||
| 60 | 11.8407010-30 | Пружина газовая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
