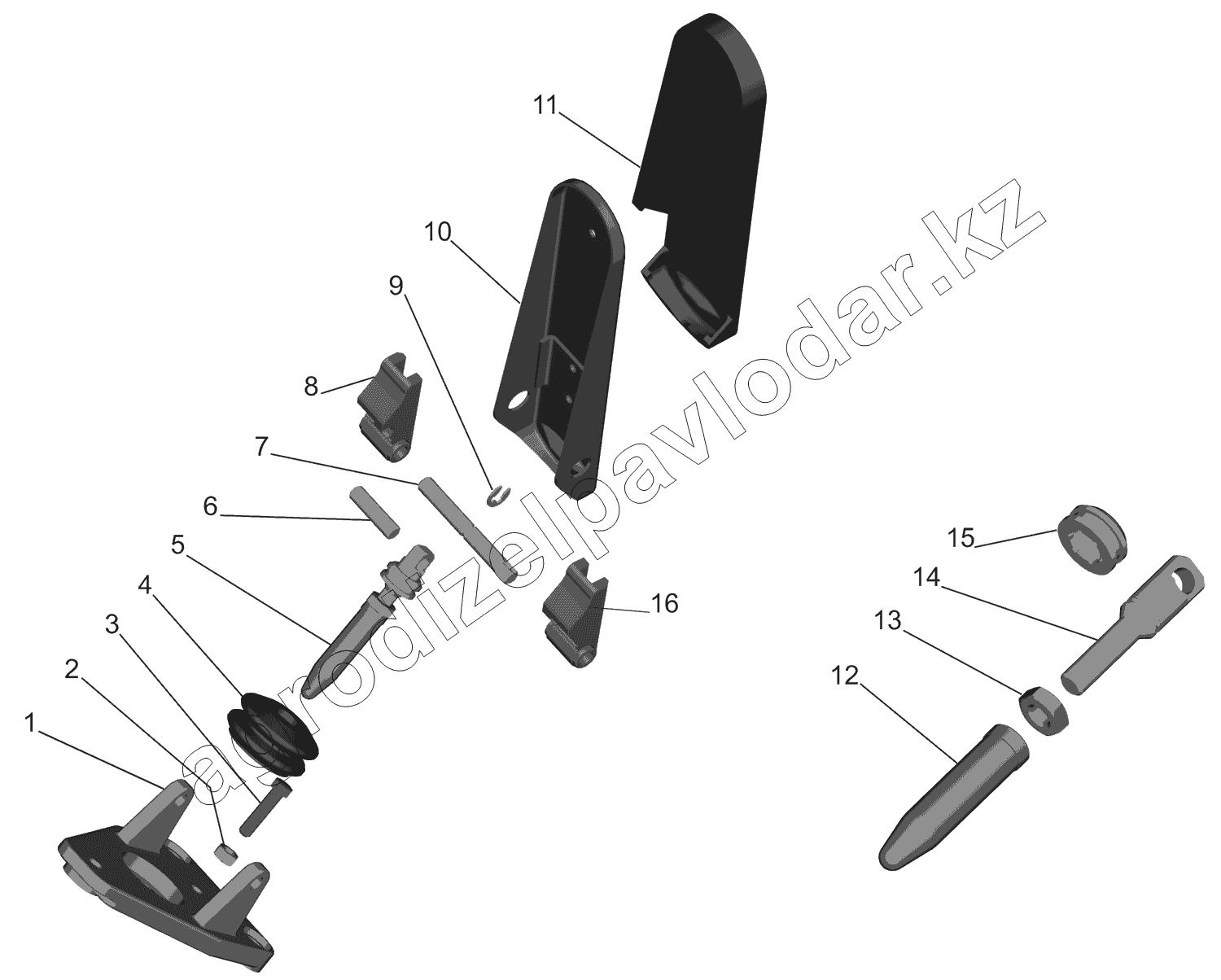

Каталог запасных частей к технике: МАЗ-630333. Педаль с кронштейном 64221-3504010
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64221-3504018 | Плита опорная | Нет на складе | ||
| 2 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 3 | 370829 | Болт 3М8-6gх35 | Нет на складе | ||
| 4 | 64221-3504059 | Чехол защитный | Нет на складе | ||
| 5 | 64221-3504053-010 | Шток | Нет на складе | ||
| 6 | 64221-3504021 | Ось | Нет на складе | ||
| 7 | 64221-3504029 | Ось | Нет на складе | ||
| 8 | 64221-3504027 | Элемент нажимной | Нет на складе | ||
| 9 | 375523 | Шайба 9 | Нет на складе | ||
| 10 | 64221-3504012 | Педаль с кронштейном | Нет на складе | ||
| 11 | 64221-3504017 | Чехол педали | Нет на складе | ||
| 12 | 64221-3504072 | Шток | Нет на складе | ||
| 13 | 250612 | Гайка М10-6Н | Нет на складе | ||
| 14 | 64221-3504062 | Наконечник штока | Нет на складе | ||
| 15 | 64221-3504073 | Кольцо чехла | Нет на складе | ||
| 16 | 64221-3504026 | Элемент нажимной | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
