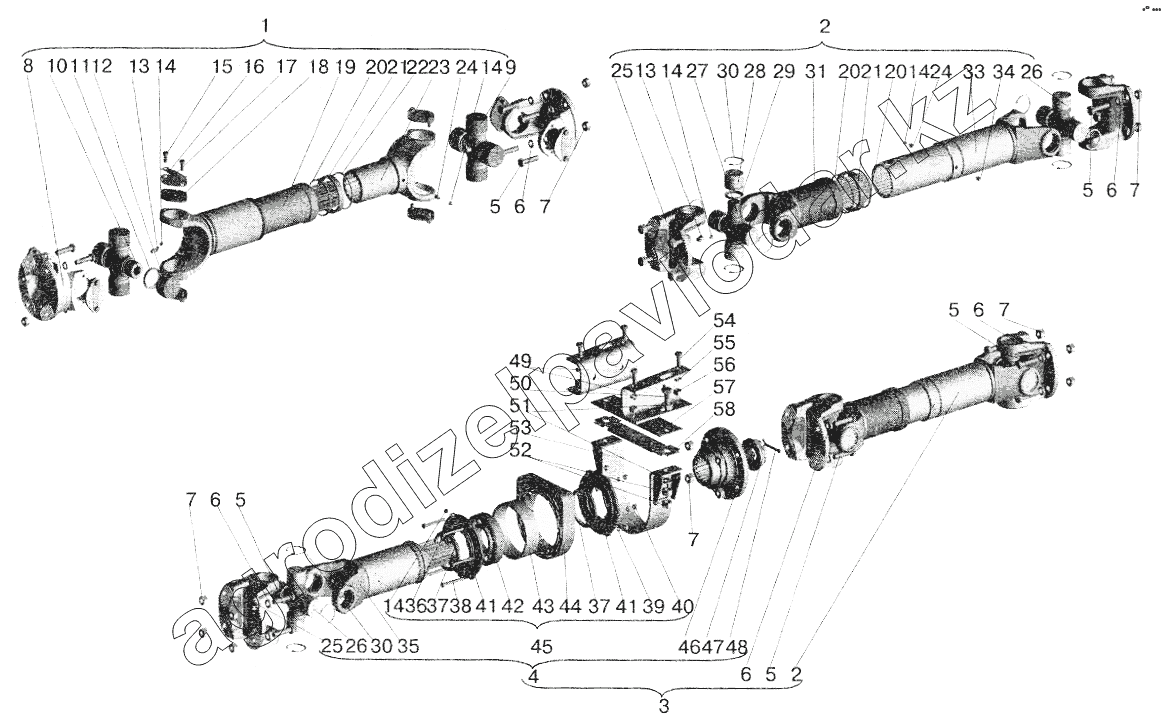

Каталог запасных частей к технике: МАЗ-5551 (2003). Установка карданных валов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
13
14
14
14
14
14
15
16
17
18
19
19
19
19
20
20
20
21
21
22
23
24
24
25
25
26
26
27
28
29
30
30
31
33
33
33
33
33
33
34
35
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 6301-2205010-10 | Карданный вал в сборе привода заднего моста | Нет на складе | ||
| 1 | 642208-2205010 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 1 | 6422-2205010-30 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 1 | 5516-2205010-30 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 2 | 54328-2201010-10 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 2 | 64229-2205010-10 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 2 | 54328-2201010-10 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 2 | 5434-2203010-10 | Карданный вал в сборе привода среднего моста | Нет на складе | ||
| 2 | 5551-2201010-10 | Вал карданный | Нет на складе | ||
| 2 | 64226-2201010-02 | Карданный вал в сборе привода заднего моста | Нет на складе | ||
| 2 | 54325-2201010-10 | Карданный вал в сборе привода заднего моста | Нет на складе | ||
| 3 | 54328-2201006-10 | Карданная передача в сборе привода заднего моста | Нет на складе | ||
| 3 | 543203-2201006-010 | Карданная передача в сборе привода заднего моста | Нет на складе | ||
| 4 | 533703-2202010-010 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 4 | 5337-2202010-20 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 5 | 372219 | Болт М14х1,5-6gх55 | Нет на складе | ||
| 6 | 252138 | Шайба 14.ОТ | Нет на складе | ||
| 7 | 374633 | Гайка М14х1,5-5Н6Н | Нет на складе | ||
| 8 | 64226-2201049 | Фланец-вилка | Нет на складе | ||
| 9 | 7522-2201025-02 | Крестовина в сборе | Нет на складе | ||
| 10 | 7522-2201030-10 | Крестовина | Нет на складе | ||
| 11 | 7522-2201036 | Уплотнение торцевое | Нет на складе | ||
| 12 | 804709A2C10 | Подшипник роликовый игольчатый | Нет на складе | ||
| 13 | 264040 | Масленка 2.3.90 Ц6хр | Нет на складе | ||
| 14 | 24-2904142 | Колпачок пресс-масленки | Нет на складе | ||
| 15 | 340161 | Болт М10х1-6gх22 | Нет на складе | ||
| 16 | 525-2201041-11 | Пластина стопорная | Нет на складе | ||
| 17 | 7806-2205070 | Пластина балансировочная | Нет на складе | ||
| 18 | 525-2201040-10 | Крышка подшипника | Нет на складе | ||
| 19 | 5516-2205013-30 | Вал карданный | Нет на складе | ||
| 19 | 64221-2205013-11 | Вал карданный | Нет на складе | ||
| 19 | 642208-2205013 | Вал карданный | Нет на складе | ||
| 19 | 6301-2205013-10 | Вал карданный | Нет на складе | ||
| 20 | 6422-2205034-10 | Кольцо уплотнительное | Нет на складе | ||
| 21 | 53205-2205088-01 | Кольцо уплотнительное | Нет на складе | ||
| 22 | 6422-2205089-10 | Кольцо | Нет на складе | ||
| 23 | 64221-2201047 | Вилка скользящая | Нет на складе | ||
| 24 | 264020 | Масленка 1.3.Ц6хр | Нет на складе | ||
| 25 | 53205-2205023-22 | Фланец-вилка | Нет на складе | ||
| 26 | 53205-2205025-10 | Крестовина в сборе | Нет на складе | ||
| 27 | 53205-2205030-10 | Крестовина | Нет на складе | ||
| 28 | 804707A1C10 | Подшипник | Нет на складе | ||
| 29 | 53205-5205036 | Уплотнение торцевое | Нет на складе | ||
| 30 | 53205-2205040 | Кольцо стопорное | Нет на складе | ||
| 31 | 6422-2205047 | Вилка скользящая в сборе | Нет на складе | ||
| 33 | 5551-2201015-10 | Вал карданный | Нет на складе | ||
| 33 | 64229-2205015-10 | Вал карданный | Нет на складе | ||
| 33 | 64226-2201015-20 | Вал карданный | Нет на складе | ||
| 33 | 54328-2201015-20 | Вал карданный | Нет на складе | ||
| 33 | 54325-2201015-10 | Вал карданный | Нет на складе | ||
| 33 | 5434-2203015-20 | Вал карданный | Нет на складе | ||
| 34 | 367116 | Клапан предохранительный | Нет на складе | ||
| 35 | 533703-2202015-010 | Вал карданный промежуточный | Нет на складе | ||
| 35 | 5337-2202015-20 | Вал карданный промежуточный | Нет на складе | ||
| 36 | 264072 | Масленка 1.1.4ХЛ1 | Нет на складе | ||
| 37 | 5336-2202059-10 | Сальник | Нет на складе | ||
| 38 | 200272 | Болт М8-6gх65 | Нет на складе | ||
| 39 | 252155 | Шайба 8Л | Нет на складе | ||
| 40 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 41 | 5336-2202081-10 | Крышка | Нет на складе | ||
| 42 | 6-312А | Подшипник шариковый радиальный промежуточной опоры карданного вала | Нет на складе | ||
| 43 | 5336-2202084-10 | Обойма подшипника | Нет на складе | ||
| 44 | 5336-22020085 | Подушка | Нет на складе | ||
| 45 | 5336-2202086 | Промопора | 11 612 тенге | ||
| 46 | 5336-2202050-10 | Фланец | Нет на складе | ||
| 47 | 374964 | Гайка М42х2-5Н6Н | Нет на складе | ||
| 48 | [Шплинт 6,3х63] | Шплинт 6,3х63 | Нет на складе | ||
| 49 | 5337-2202087 | Кронштейн | Нет на складе | ||
| 50 | 202123 | Болт М16-6gх50 | Нет на складе | ||
| 51 | 252017 | Шайба 16 | Нет на складе | ||
| 52 | 280560 | Гайка М16-6H | Нет на складе | ||
| 53 | 53361-2202090 | Хомут | Нет на складе | ||
| 54 | 201540 | Болт М12-6gх30 | Нет на складе | ||
| 55 | 252137 | Шайба 12.ОТ | Нет на складе | ||
| 56 | 250514 | Гайка М12-6Н | Нет на складе | ||
| 57 | 5337-2202088 | Кронштейн | Нет на складе | ||
| 58 | 5336-2202062-10 | Пластина | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
