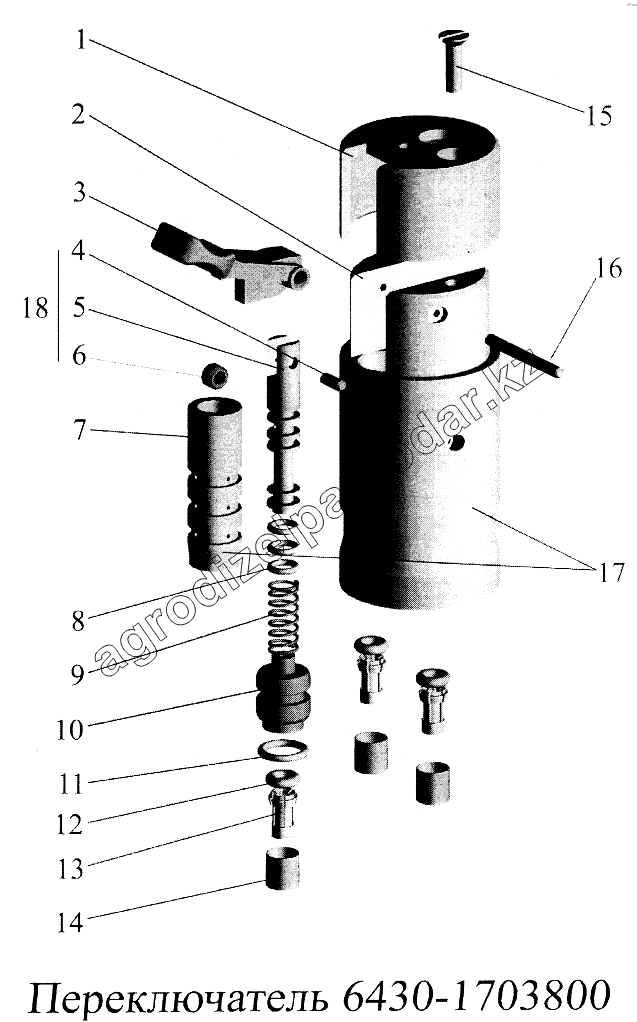

Каталог запасных частей к технике: МАЗ-5516А5. Переключатель 6430-1703800
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64221-1703818 | Накладка | Нет на складе | ||
| 2 | 6430-1703804 | Корпус | Нет на складе | ||
| 3 | 64221-1703816 | Рычаг | Нет на складе | ||
| 4 | 64221-1703814 | Ось ролика | Нет на складе | ||
| 5 | 64221-1703810 | Золотник | Нет на складе | ||
| 6 | 64221-1703812 | Ролик | Нет на складе | ||
| 7 | 64221-1703806 | Корпус золотника | Нет на складе | ||
| 8 | 64221-1703830 | Кольцо | Нет на складе | ||
| 9 | 64221-1703822 | Пружина | Нет на складе | ||
| 10 | 6430-1703826 | Пробка | Нет на складе | ||
| 11 | 009-012-19-2-3 | Кольцо | Нет на складе | ||
| 12 | 004-008-25-2-2 | Кольцо | Нет на складе | ||
| 13 | 6430-1703446 | Цанга | Нет на складе | ||
| 14 | 6430-1703450 | Фиксатор | Нет на складе | ||
| 15 | 231553 | Винт 2М4-6gх14 | Нет на складе | ||
| 16 | 64221-1703824 | Ось рычага | Нет на складе | ||
| 17 | 6430-1703802 | Корпус в сборе | Нет на складе | ||
| 18 | 64221-1703808 | Золотник в сборе | Нет на складе | ||
| 6430-1703800 | 6430-1703800 | Переключатель в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
