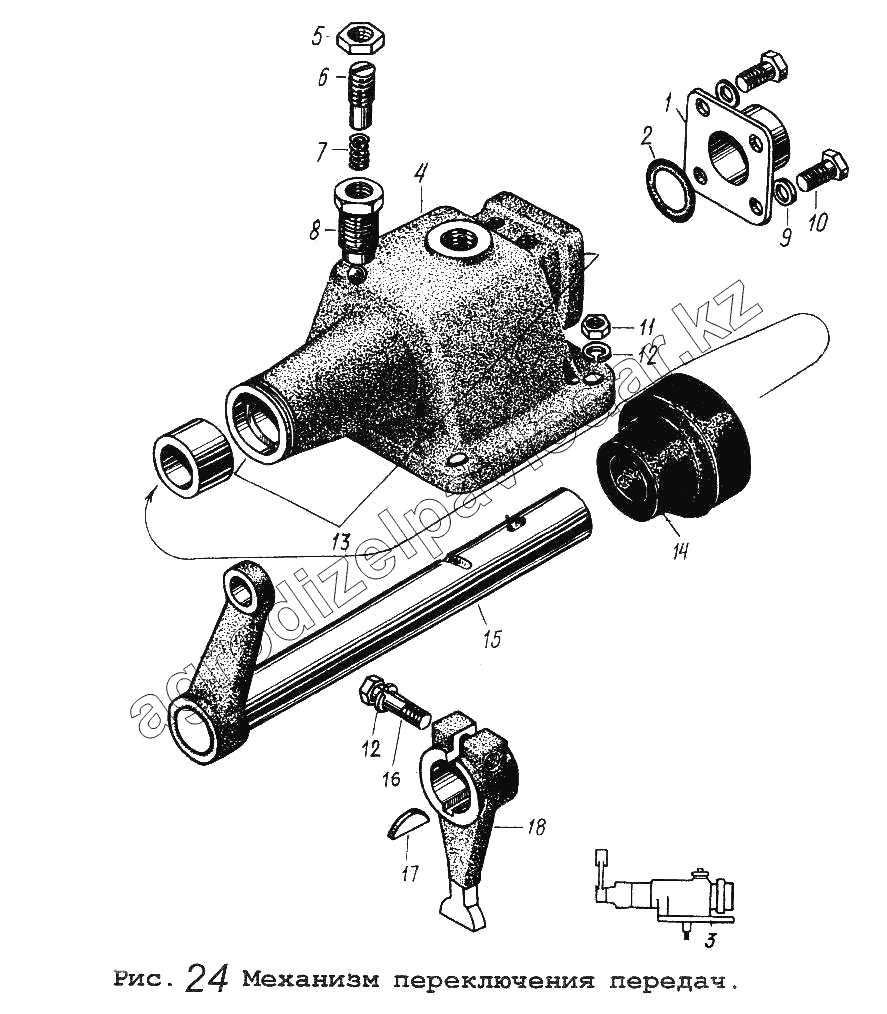

Каталог запасных частей к технике: МАЗ-5516. Механизм переключения передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 5336-1702296 | Колпак защитный | Нет на складе | ||
| 2 | 032-038-36-2-3 | Кольцо | Нет на складе | ||
| 3 | 5336-1702200-10 | Механизм переключения | Нет на складе | ||
| 4 | 5336-1702209-10 | Картер в сборе | Нет на складе | ||
| 5 | 374620 | Гайка М14х1,5 | Нет на складе | ||
| 6 | 5336-1702247 | Стопор | Нет на складе | ||
| 7 | 500-1108438 | Пружина | Нет на складе | ||
| 8 | 5336-1702246 | Корпус фиксатора | Нет на складе | ||
| 9 | 252004 | Шайба 6 | Нет на складе | ||
| 10 | 201418 | Болт М6-6gх16 | Нет на складе | ||
| 11 | 250513 | Гайка М10х1-6Н | Нет на складе | ||
| 12 | 252136 | Шайба 10.ОТ | Нет на складе | ||
| 13 | 5336-1702208-10 | Картер | Нет на складе | ||
| 14 | 201-1702276 | Манжета | Нет на складе | ||
| 15 | 5336-1703218-10 | Валик | Нет на складе | ||
| 16 | 200317 | Болт М10-6gх45 | Нет на складе | ||
| 17 | 374063 | Шпонка 6х10 | Нет на складе | ||
| 18 | 5336-1702225 | Рычаг | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
