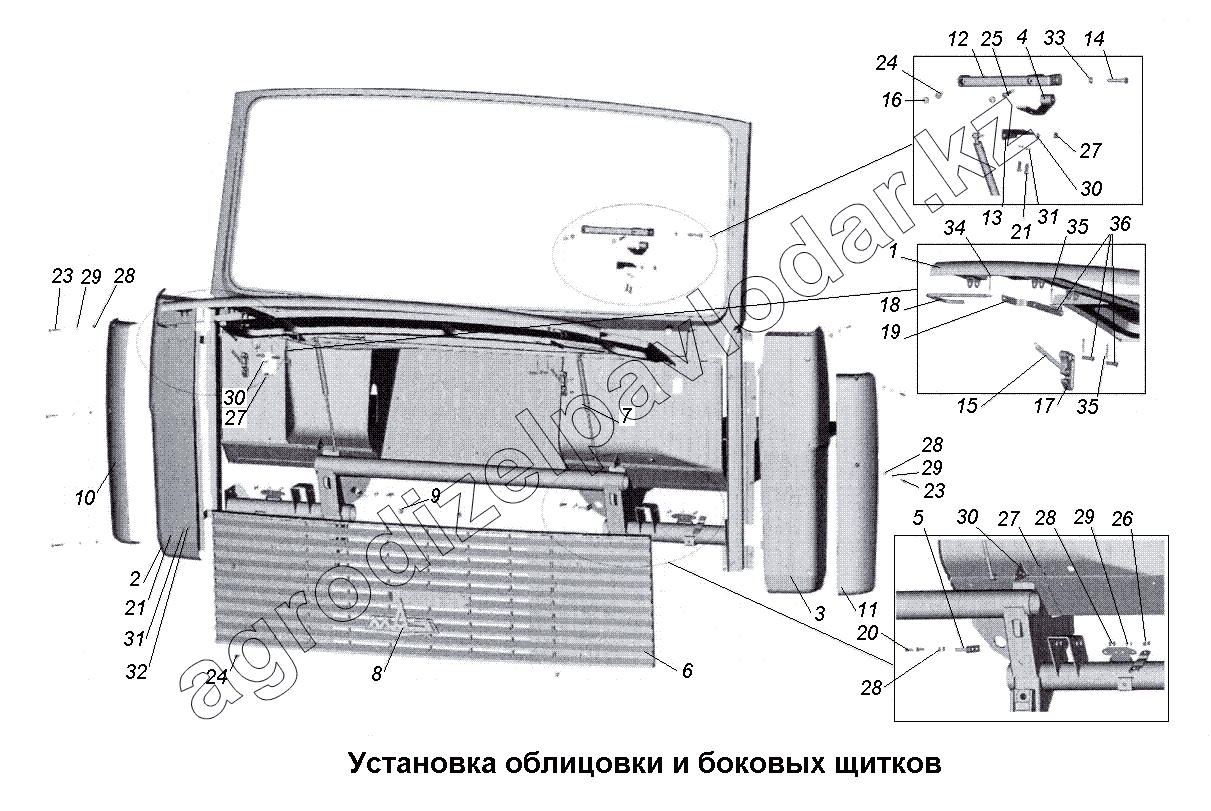

Каталог запасных частей к технике: МАЗ-533731. Установка облицовки и боковых щитков
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/491_238.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
23
23
24
24
25
26
27
27
27
28
28
28
28
29
29
29
30
30
30
31
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 64221-8401020-01 | 64221-8401020-01 | Облицовка | Нет на складе | ||
| 1 | 64221-5301012 | Панель передка | Нет на складе | ||
| 2 | 64221-5301036 | Панель передка боковая правая | Нет на складе | ||
| 3 | 64221-5301037 | Панель передка боковая левая | Нет на складе | ||
| 4 | 64221-5301046 | Петля | Нет на складе | ||
| 5 | 64221-8406026 | Кронштейн | Нет на складе | ||
| 6 | 64221-8401020 | Облицовка | Нет на складе | ||
| 7 | 11.8407010 | Пружина газовая | Нет на складе | ||
| 8 | 64221-8401300 | Знак заводской | Нет на складе | ||
| 9 | 6422-3724544 | Гайка | Нет на складе | ||
| 10 | 64221-8401126 | Щиток боковой правый | Нет на складе | ||
| 11 | 64221-8401127 | Щиток боковой левый | Нет на складе | ||
| 12 | 64221-8202034 | Поручень | Нет на складе | ||
| 13 | 64221-8401112 | Кронштейн правый | Нет на складе | ||
| 13 | 64221-8401113 | Кронштейн левый | Нет на складе | ||
| 14 | 64221-8202037 | Ось | Нет на складе | ||
| 15 | 509-3570032 | Пружина | Нет на складе | ||
| 16 | 64221-8202069 | Крышка | Нет на складе | ||
| 17 | 64221-8406042 | Замок | Нет на складе | ||
| 18 | 64221-8406052 | Рукоятка | Нет на складе | ||
| 19 | 64221-8406065 | Рычаг левый | Нет на складе | ||
| 19 | 64221-8406064 | Рычаг правый | Нет на складе | ||
| 20 | 201420 | Болт М6-6gх20 | Нет на складе | ||
| 21 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 23 | 373800 | Винт М6-6gх44 | Нет на складе | ||
| 24 | 224685 | Винт М8-6gх22 | Нет на складе | ||
| 25 | 220176 | Винт М8-6gх50 | Нет на складе | ||
| 26 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 27 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 28 | 252004 | Шайба 6 | Нет на складе | ||
| 29 | 252154 | Шайба 6Л | Нет на складе | ||
| 30 | 252155 | Шайба 8Л | Нет на складе | ||
| 31 | 252135 | Шайба 8Т | Нет на складе | ||
| 32 | 252005 | Шайба 8 | Нет на складе | ||
| 33 | 252156 | Шайба 10Л | Нет на складе | ||
| 34 | 258024 | Шплинт 2,5х16 | Нет на складе | ||
| 35 | 258038 | Шплинт 3,2х16 | Нет на складе | ||
| 36 | 260035 | Палец 8х28 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
