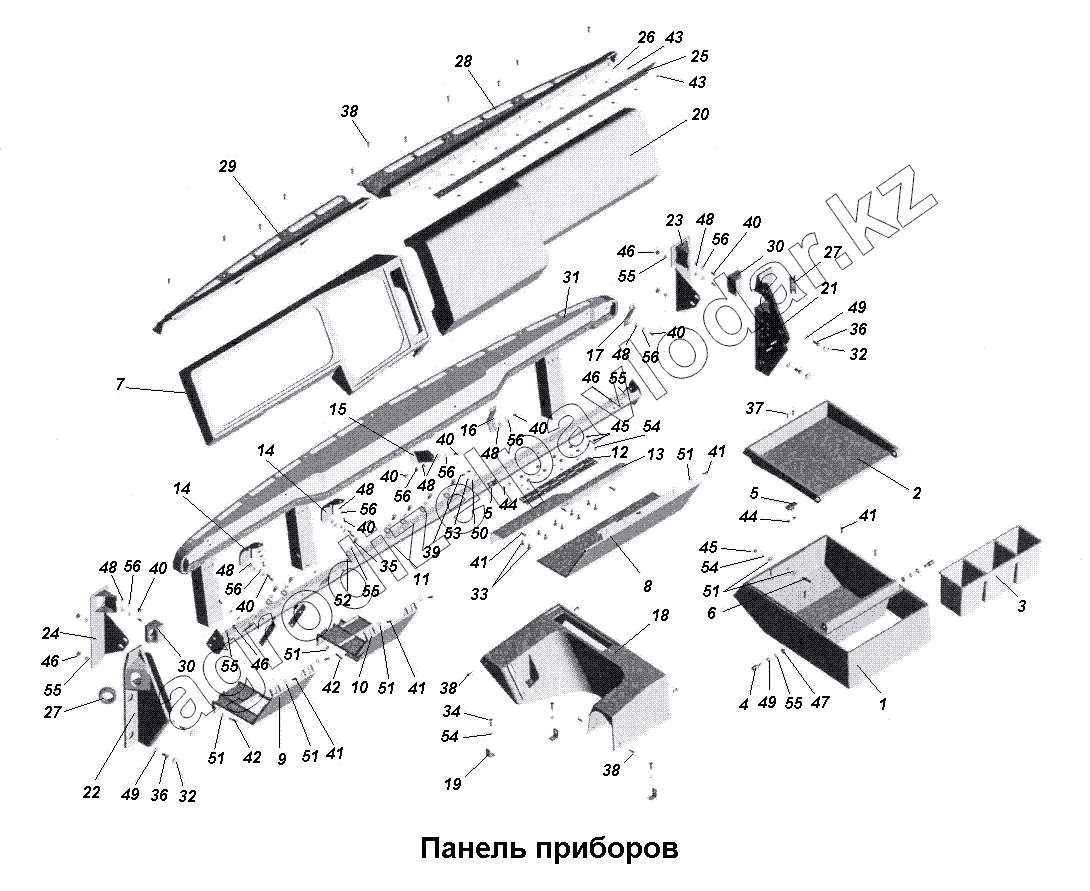

Каталог запасных частей к технике: МАЗ-533731. Панель приборов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/491_219.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
32
33
34
35
36
36
37
38
38
38
39
40
40
40
40
40
40
40
40
41
41
41
41
41
42
42
43
43
44
44
45
45
46
46
46
46
47
48
48
48
48
48
48
48
49
49
49
50
51
51
51
51
51
51
52
53
54
54
54
55
55
55
55
55
55
56
56
56
56
56
56
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 64221-5303012 | Корпус | Нет на складе | ||
| 2 | 64221-5303020 | Крышка | Нет на складе | ||
| 3 | 64221-5303030 | Вставка | Нет на складе | ||
| 4 | 64221-5303038 | Ось | Нет на складе | ||
| 5 | 64221-5303040 | Защелка | Нет на складе | ||
| 6 | 64221-5303042 | Штырь | Нет на складе | ||
| 7 | 64221-5325008-01 | Панель приборов | Нет на складе | ||
| 8 | 64221-5325014-10 | Дно панели приборов правое | Нет на складе | ||
| 9 | 64221-5325015-20 | Дно панели приборов левое крайнее | Нет на складе | ||
| 10 | 64221-5325019-20 | Дно панели приборов левое среднее | Нет на складе | ||
| 11 | 64221-5325020 | Балка | Нет на складе | ||
| 12 | 64221-5325044 | Петля | Нет на складе | ||
| 13 | 64221-5325046 | Накладка правая | Нет на складе | ||
| 14 | 64221-5325083 | Кронштейн верхний | Нет на складе | ||
| 15 | 64221-5325093 | Кронштейн правый | Нет на складе | ||
| 16 | 64221-5325105 | Кронштейн | Нет на складе | ||
| 17 | 64221-5325106 | Кронштейн | Нет на складе | ||
| 18 | 64221-5325176 | Панель накладная | Нет на складе | ||
| 19 | 64221-5325190 | Кронштейн | Нет на складе | ||
| 20 | 64221-5325208-01 | Крышка | Нет на складе | ||
| 21 | 64221-5325220 | Панель боковая правая | Нет на складе | ||
| 22 | 64221-5325221 | Панель боковая левая | Нет на складе | ||
| 23 | 64221-5325242 | Кронштейн панели правый | Нет на складе | ||
| 24 | 64221-5325243 | Кронштейн панели левый | Нет на складе | ||
| 25 | 64221-5325254 | Петля | Нет на складе | ||
| 26 | 64221-5325264 | Держатель | Нет на складе | ||
| 27 | 64221-5325268 | Втулка | Нет на складе | ||
| 28 | 64221-5325284-10 | Накладка правая | Нет на складе | ||
| 29 | 64221-5325285-10 | Накладка левая | Нет на складе | ||
| 30 | 64221-8101134 | Уплотнитель боковой | Нет на складе | ||
| 31 | 64221-8102590 | Воздуховод | Нет на складе | ||
| 32 | 64221-8216036 | Заглушка | Нет на складе | ||
| 33 | 201416 | Болт М6-6gх12 | Нет на складе | ||
| 34 | 201420 | Болт М6-6gх20 | Нет на складе | ||
| 35 | 201454 | Болт М8-6gх16 | Нет на складе | ||
| 36 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 37 | 230079 | Винт 2М5-6gх14 | Нет на складе | ||
| 38 | 233064-01 | Винт 2М6-6gх14 | Нет на складе | ||
| 39 | 373704-01 | Винт 2М5-6gх14 | Нет на складе | ||
| 40 | 373708-01 | Винт 2М6-6gх12 | Нет на складе | ||
| 41 | 373709-01 | Винт 2М6-6gх20 | Нет на складе | ||
| 42 | 373710-01 | Винт 2М6-6gх25 | Нет на складе | ||
| 43 | 240818 | Винт М4х12 | Нет на складе | ||
| 44 | 250464 | Гайка М5-6Н | Нет на складе | ||
| 45 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 46 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 47 | 251106 | Гайка М8-6Н | Нет на складе | ||
| 48 | 252004 | Шайба 6 | Нет на складе | ||
| 49 | 252005 | Шайба 8 | Нет на складе | ||
| 50 | 252036 | Шайба 5 | Нет на складе | ||
| 51 | 252037 | Шайба 6 | Нет на складе | ||
| 52 | 252038 | Шайба 8 | Нет на складе | ||
| 53 | 252133 | Шайба 5Т | Нет на складе | ||
| 54 | 252154 | Шайба 6Л | Нет на складе | ||
| 55 | 252155 | Шайба 8Л | Нет на складе | ||
| 56 | 252174 | Шайба 26 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
