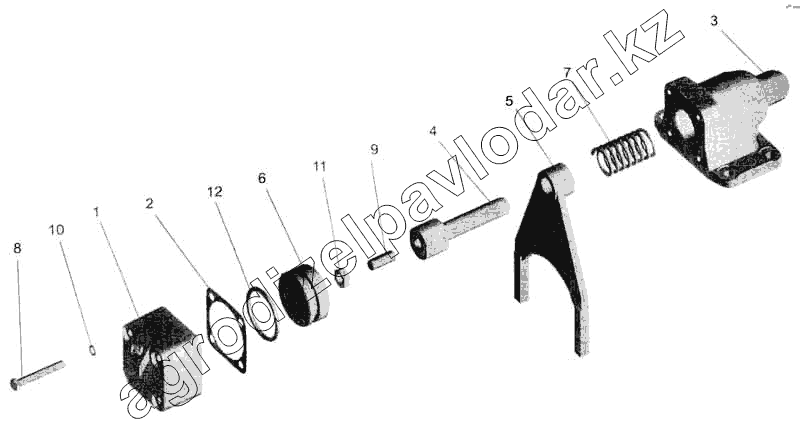

Каталог запасных частей к технике: МАЗ-5336. Механизм блокировки
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 54321-2409012-10 | Цилиндр | Нет на складе | ||
| 2 | 6303-2509017 | Прокладка | Нет на складе | ||
| 3 | 64221-2509025-11 | Картер | Нет на складе | ||
| 4 | 64221-2509027 | Ось вилки | Нет на складе | ||
| 5 | 64221-2509032 | Вилка | Нет на складе | ||
| 6 | 6303-2509042 | Поршень | Нет на складе | ||
| 7 | 6303-2509048 | Пружина | Нет на складе | ||
| 8 | 200271 | Болт М8-6gх60 | Нет на складе | ||
| 9 | 242577 | Винт М12х1,25-6gх30 | Нет на складе | ||
| 10 | 252135 | Шайба 8Т | Нет на складе | ||
| 11 | 250615 | Гайка М12х1,25-6Н | Нет на складе | ||
| 12 | 050-060-58-2-3 | Кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
