Каталог запасных частей к технике: МАЗ-5336. Карданные передачи
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
5
5
5
5
6
6
6
6
6
6
8
8
8
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
18
19
19
23
24
36
38
39
40
47
48
59
59
59
59
60
60
61
61
62
63
64
65
66
67
68
69
70
70
71
71
72
72
72
72
73
73
73

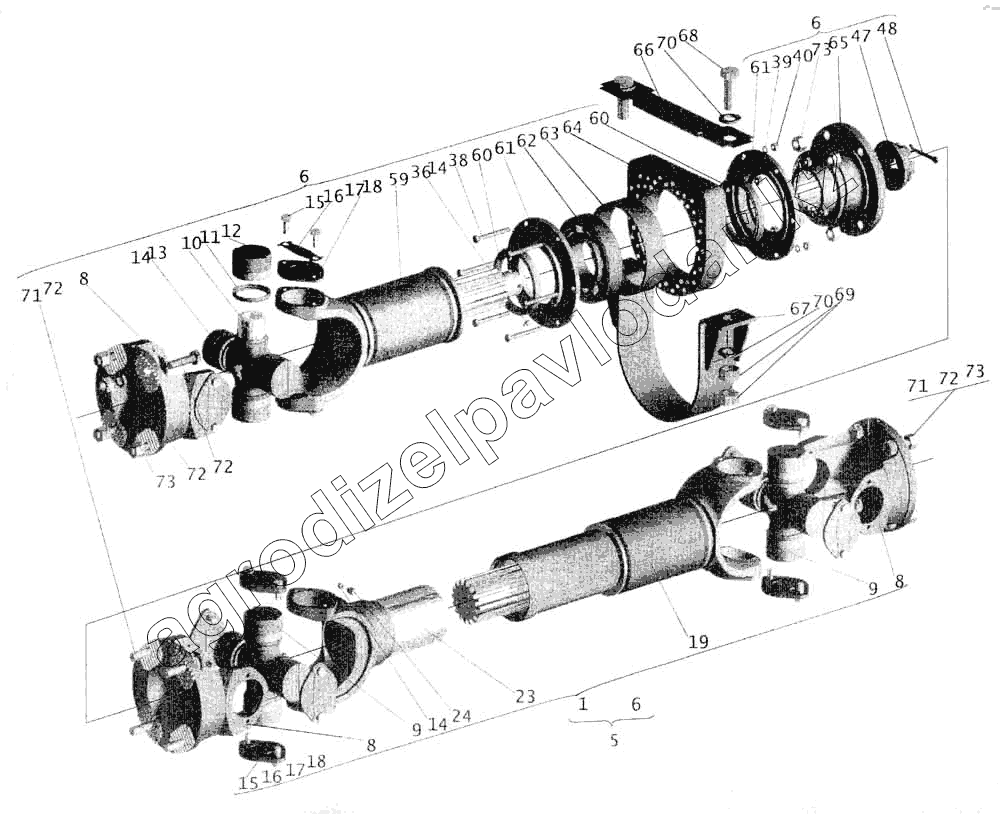

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 54401-2201010 | Основной вал карданной передачи в сборе | Нет на складе | ||
| 1 | 63031-2205010-10 | Основной вал карданной передачи в сборе | Нет на складе | ||
| 5 | 533608-2201006-010 | Карданная передача в сборе привода заднего моста | Нет на складе | ||
| 5 | 630305-2205006 | Карданная передача в сборе привода среднего моста | Нет на складе | ||
| 5 | 630305-2205006-010 | Карданная передача в сборе привода среднего моста | Нет на складе | ||
| 5 | 63031-2205006-20 | Карданная передача в сборе привода среднего моста | Нет на складе | ||
| 6 | 63031-2202010-20 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 6 | 533608-2202010 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 6 | 534008-2202010 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 6 | 630305-2202010 | Вал карданный промежуточный в сборе | Нет на складе | ||
| 8 | 64226-2201049 | Фланец-вилка | Нет на складе | ||
| 9 | 7522-2201025-02 | Крестовина в сборе | Нет на складе | ||
| 10 | 7522-2201030-10 | Крестовина | Нет на складе | ||
| 11 | 7522-2201036 | Уплотнение торцевое | Нет на складе | ||
| 12 | 804709А2С10 | Подшипник роликовый игольчатый | Нет на складе | ||
| 13 | 264040 | Масленка 2.3.90 Ц6хр | Нет на складе | ||
| 14 | 24-2904142 | Колпачок пресс-масленки | Нет на складе | ||
| 15 | 340161 | Болт М10х1-6gх22 | Нет на складе | ||
| 16 | 525-2201041-11 | Пластина стопорная | Нет на складе | ||
| 17 | 7806-2205070 | Пластина балансировочная | Нет на складе | ||
| 18 | 525-2201040-10 | Крышка подшипника | Нет на складе | ||
| 19 | 63031-2201013-10 | Вал карданный | Нет на складе | ||
| 19 | 544008-2201013 | Вал карданный | Нет на складе | ||
| 23 | 64221-2201047 | Вилка скользящая | Нет на складе | ||
| 24 | 264020 | Масленка 1.3.Ц6хр | Нет на складе | ||
| 36 | 264072 | Масленка 1.1.4ХЛ1 | Нет на складе | ||
| 38 | 200272 | Болт М8-6gх65 | Нет на складе | ||
| 39 | 252155 | Шайба 8Л | Нет на складе | ||
| 40 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 47 | 374964 | Гайка М42х2-5Н6Н | Нет на складе | ||
| 48 | Шплинт 6,3х63 | Шплинт 6,3х63 | Нет на складе | ||
| 59 | 533608-2202015 | Вал карданный промежуточный | Нет на складе | ||
| 59 | 534008-2202015 | Вал карданный промежуточный | Нет на складе | ||
| 59 | 630305-2202015 | Вал карданный промежуточный | Нет на складе | ||
| 59 | 63031-2202015-20 | Вал карданный промежуточный | Нет на складе | ||
| 60 | Манжета 1.2-85х110-3 | Манжета 1.2-85х110-3 | Нет на складе | ||
| 61 | 63031-2202081 | Крышка | Нет на складе | ||
| 62 | Подшипник 6-313А | Подшипник 6-313А | Нет на складе | ||
| 63 | 63031-2202084 | Обойма подшипника | Нет на складе | ||
| 64 | 63031-2202085 | Подушка | Нет на складе | ||
| 65 | 63031-2202050-10 | Фланец | Нет на складе | ||
| 66 | 63031-2202062 | Пластина | Нет на складе | ||
| 67 | 63031-2202090 | Хомут | Нет на складе | ||
| 68 | 372882 | Болт М20х1,5-6gх55 | Нет на складе | ||
| 69 | 250565 | Гайка М20х1,5-6Н | Нет на складе | ||
| 70 | 252019 | Шайба 20 | Нет на складе | ||
| 71 | 372217 | Болт М14-1,5х55 | Нет на складе | ||
| 72 | 252138 | Шайба 14.ОТ | Нет на складе | ||
| 73 | 374633 | Гайка М14х1,5-5Н6Н | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
