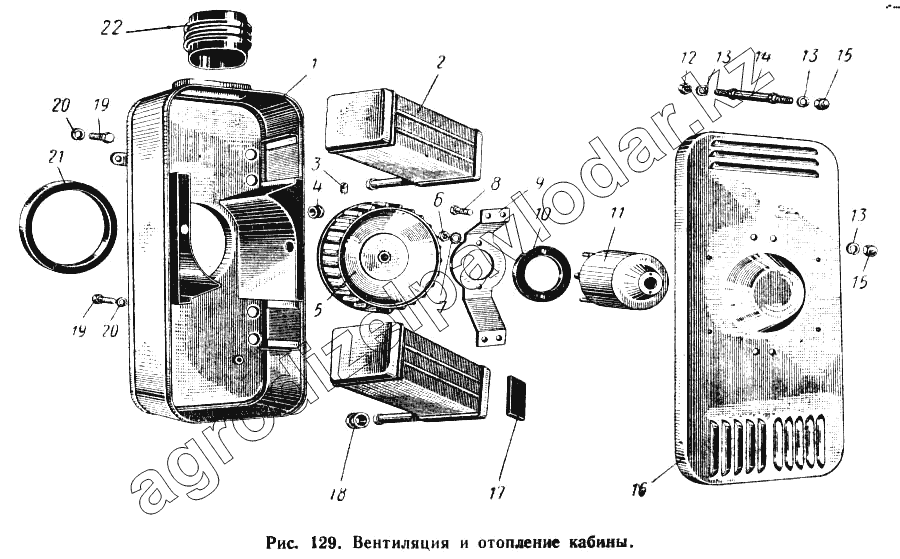

Каталог запасных частей к технике: МАЗ-503А. Вентиляция и отопление кабины
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| СК-АР 105-7903000 | СК-АР 105-7903000 | Антенна АР105 | Нет на складе | ||
| ИД3.843.114-Г | ИД3.843.114-Г | Громкоговоритель ГРА-4 | Нет на складе | ||
| ИД4.850.030-Г | ИД4.850.030-Г | Кабель антенный | Нет на складе | ||
| ПМ-2 | ПМ-2 | Плавкие предохранители 2А | Нет на складе | ||
| ИД2021.052-Г | ИД2021.052-Г | Радиоприемник АТ64М | Нет на складе | ||
| 500-8101089 | 500-8101089 | Уплотнитель радиатора отопителя задний | Нет на складе | ||
| 1 | 500-8101063-Б | Стенка отопителя задняя в сборе | Нет на складе | ||
| 2 | 501-8101060 | Радиатор отопителя в сборе | Нет на складе | ||
| 3 | 220077-П29 | Винт-заглушка | Нет на складе | ||
| 4 | 535А-3724015 | Втулка | Нет на складе | ||
| 5 | 500-8102014 | Ротор вентилятора в сборе | Нет на складе | ||
| 6 | 250763-П29 | Гайка | Нет на складе | ||
| 7 | 252154-П29 | Шайба | Нет на складе | ||
| 8 | 201415-П29 | Болт | Нет на складе | ||
| 9 | 500-8102082 | Кронштейн электродвигателя | Нет на складе | ||
| 10 | 21-8102232 | Прокладка электродвигателя вентилятора | Нет на складе | ||
| 11 | МЭ233-3730000-Г | Электродвигатель отопителя | Нет на складе | ||
| 12 | 250508-П29 | Гайка М6 | Нет на складе | ||
| 13 | 252154-П2 | Шайба пружинная | Нет на складе | ||
| 14 | 500-8101086 | Шпилька | Нет на складе | ||
| 15 | 374178-П29 | Гайка | Нет на складе | ||
| 16 | 500-8101080 | Стенка отопителя передняя в сборе | Нет на складе | ||
| 17 | 500-8101088 | Уплотнитель радиатора отопителя передний | Нет на складе | ||
| 18 | 200-3802045 | Втулка | Нет на складе | ||
| 19 | 201454-П29 | Болт | Нет на складе | ||
| 20 | 252155-П2 | Шайба | Нет на складе | ||
| 21 | 500-8101129-Б | Уплотнитель отопителя | Нет на складе | ||
| 22 | 500-8102320-В | Патрубок соединительный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
