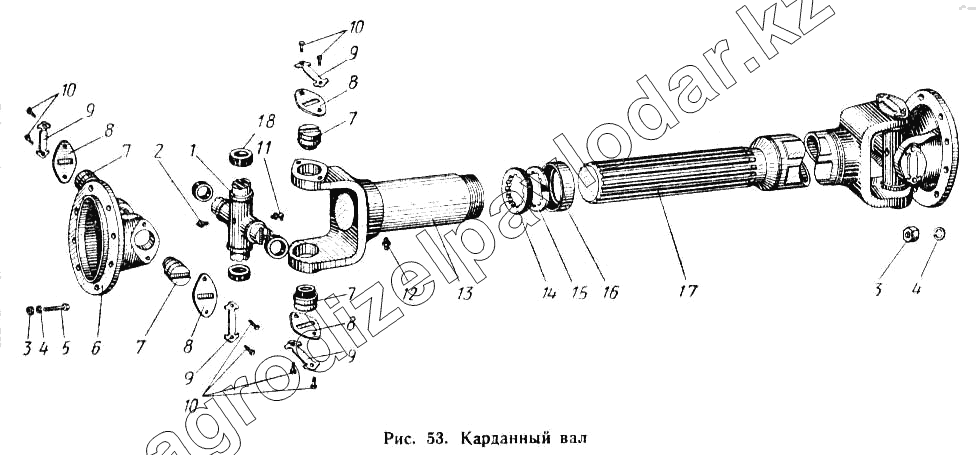

Каталог запасных частей к технике: МАЗ-503А. Карданный вал
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 500А-2201010 | 500А-2201010 | Вал карданный в сборе | Нет на складе | ||
| 503А-2201010 | 503А-2201010 | Вал карданный в сборе | Нет на складе | ||
| 503А-2201015 | 503А-2201015 | Вал карданный в сборе | Нет на складе | ||
| 500А-2201010-Б | 500А-2201010-Б | Вал карданный в сборе (для однодискового сцепления) | Нет на складе | ||
| 503А-2201015-Б | 503А-2201015-Б | Вал карданный в сборе (для однодискового сцепления) | Нет на складе | ||
| 210-2201025 | 210-2201025 | Крестовина карданного вала с обоймами сальника, масленкой, сапуном и подшипниками в сборе | Нет на складе | ||
| 1 | 500-2201030-Б1 | Крестовина карданного вала | Нет на складе | ||
| 2 | 306746-П | Клапан предохранительный | Нет на складе | ||
| 3 | 250688-П29 | Гайка | Нет на складе | ||
| 4 | 252136-П2 | Шайба | Нет на складе | ||
| 5 | 310004-П29 | Болт | Нет на складе | ||
| 6 | 200-2201049-Б | Фланец-вилка карданного вала | Нет на складе | ||
| 7 | ГП3-804707 | Подшипник игольчатый в сборе | Нет на складе | ||
| 8 | 200-2201040 | Крышка игольчатого подшипника | Нет на складе | ||
| 9 | 200-2201041 | Пластина стопорная | Нет на складе | ||
| 10 | 201474-П29 | Болт | Нет на складе | ||
| 11 | 264020-П8 | Пресс-масленка | Нет на складе | ||
| 12 | 264020-П8 | Пресс-масленка | Нет на складе | ||
| 13 | 500-2201047-Б | Вилка скользящая карданного вала в сборе | Нет на складе | ||
| 14 | 500220-1089 | Кольцо сальника | Нет на складе | ||
| 15 | 500А-2201090-Б | Сальник | Нет на складе | ||
| 16 | 200-2201087-Г | Обойма сальника скользящей вилки | Нет на складе | ||
| 17 | 500А-2201015 | Вал карданный в сборе | Нет на складе | ||
| 18 | 500-2201031 | Обойма крестовины карданного вала | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
