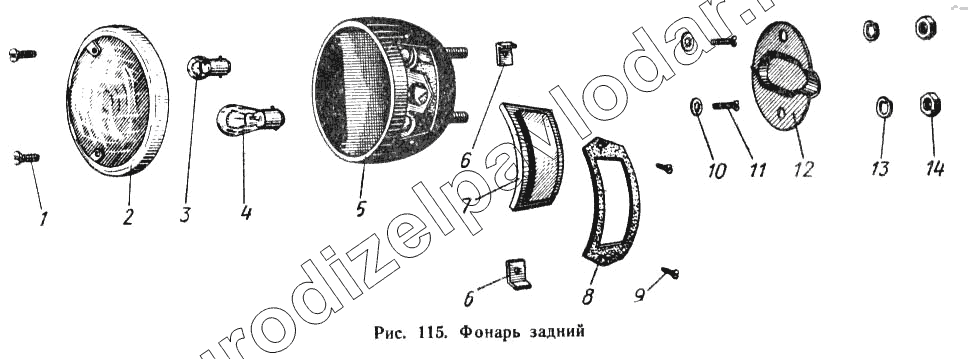

Каталог запасных частей к технике: МАЗ-503А. Фонарь задний
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| ФП101-3716100-Б | ФП101-3716100-Б | Корпус | Нет на складе | ||
| 509П-3716039 | 509П-3716039 | Прокладка | Нет на складе | ||
| 509П-3716038 | 509П-3716038 | Прокладка кожуха | Нет на складе | ||
| 1 | Н-11-27-П29Л | Винт | Нет на складе | ||
| 2 | ФП101-3716200 | Рессеиватель | Нет на складе | ||
| 3 | А24-3 | Лампа | Нет на складе | ||
| 4 | А24-21 | Лампа | Нет на складе | ||
| 5 | ФП101-3716100 | Корпус | Нет на складе | ||
| 6 | ФП13-3716107 | Держатель линзы | Нет на складе | ||
| 7 | ФП13-3716104 | Линза | Нет на складе | ||
| 8 | ФП13-3716103 | Прокладка линзы | Нет на складе | ||
| 9 | Н-11-3-П8 | Винт | Нет на складе | ||
| 10 | Н-16-3-П | Шайба пружинная | Нет на складе | ||
| 11 | Н-11-6-П8 | Винт | Нет на складе | ||
| 12 | ФП13-3716231 | Кожух защитный | Нет на складе | ||
| 13 | Н-15-7-П2 | Шайба пружинная | Нет на складе | ||
| 14 | 250508-П29 | Гайка М6 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
