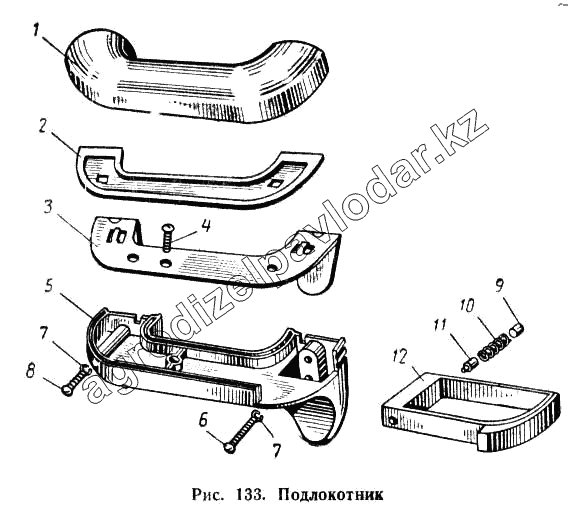

Каталог запасных частей к технике: МАЗ-500А. Подлокотник
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 500-8207030 | 500-8207030 | Пепельница в сборе | Нет на складе | ||
| 500-8207010-Б | 500-8207010-Б | Подлокотник в сборе | Нет на складе | ||
| 1 | 500-8207062 | Подушка подлокотника | Нет на складе | ||
| 2 | 500-8207054-Б | Крышка подлокотника | Нет на складе | ||
| 3 | 500-8207058-Б | Держатель подушки | Нет на складе | ||
| 4 | 221666-П29 | Винт | Нет на складе | ||
| 5 | 500-8207014-А | Корпус подлокотника | Нет на складе | ||
| 6 | 220121-П29 | Винт | Нет на складе | ||
| 7 | 252174-П8 | Шайба пружинная зубчатая | Нет на складе | ||
| 8 | 220110-П29 | Винт | Нет на складе | ||
| 9 | 500-8207038 | Пробка | Нет на складе | ||
| 10 | 500-8207019 | Пружина фиксатора | Нет на складе | ||
| 11 | 500-8207036 | Фиксатор | Нет на складе | ||
| 12 | 500-8207032-А | Пепельница | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
