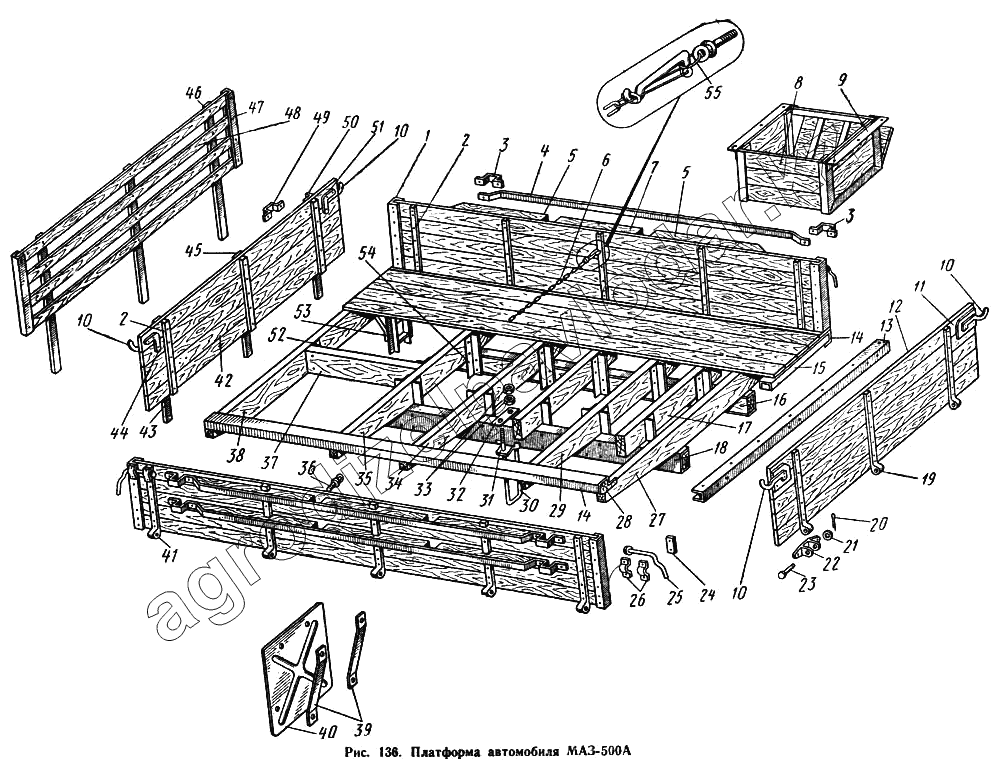

Каталог запасных частей к технике: МАЗ-500А. Платформа автомобиля МАЗ-500А
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
5
5
6
7
8
9
10
10
10
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 215-8507010-Б | 215-8507010-Б | Ящик платформы с дверцей и рамками в сборе | Нет на складе | ||
| 200-8501146 | 200-8501146 | Подкладка брусьев основания | Нет на складе | ||
| Р500-8500010-А | Р500-8500010-А | Платформа с решеткой переднего борта в сборе | Нет на складе | ||
| Р500-8500020-А | Р500-8500020-А | Платформа в сборе | Нет на складе | ||
| 215-8502192 | 215-8502192 | Пластина петли борта | Нет на складе | ||
| 215-8502168 | 215-8502168 | Пластина | Нет на складе | ||
| 215-8502156-Б | 215-8502156-Б | Планка петли внутренняя | Нет на складе | ||
| 215-8505158 | 215-8505158 | Планка петли | Нет на складе | ||
| 215-8502190 | 215-8502190 | Петля борта | Нет на складе | ||
| Р500-8501010-А | Р500-8501010-А | Основание платформы в сборе | Нет на складе | ||
| 500-8504112 | 500-8504112 | Доска решетки переднего борта | Нет на складе | ||
| Р500-8501176-Б | Р500-8501176-Б | Доска пола средняя | Нет на складе | ||
| Р500-8501174-Б | Р500-8501174-Б | Доска пола крайняя | Нет на складе | ||
| 500-8502154-Б | 500-8502154-Б | Доска борта средняя | Нет на складе | ||
| 215-8503104-В | 215-8503104-В | Доска борта средняя | Нет на складе | ||
| 215-8503104-В | 215-8503104-В | Доска борта средняя | Нет на складе | ||
| 500-8502155-Б | 500-8502155-Б | Доска борта промежуточная | Нет на складе | ||
| Р500-8501363 | Р500-8501363 | Подкладка под болты стойки опоры | Нет на складе | ||
| Р500-8501361 | Р500-8501361 | Ребро стойки опоры упорное | Нет на складе | ||
| 200-8507370 | 200-8507370 | Ящик дополнительный в сборе | Нет на складе | ||
| 252136-П2 | 252136-П2 | Шайба | Нет на складе | ||
| 252045-П29 | 252045-П29 | Шайба | Нет на складе | ||
| 252038-П29 | 252038-П29 | Шайба | Нет на складе | ||
| 252016-П29 | 252016-П29 | Шайба | Нет на складе | ||
| 252006-П29 | 252006-П29 | Шайба | Нет на складе | ||
| 252005-П29 | 252005-П29 | Шайба 8 | Нет на складе | ||
| 215Т-8504100 | 215Т-8504100 | Шайба | Нет на складе | ||
| 215-8504100 | 215-8504100 | Шайба | Нет на складе | ||
| 215-8502186 | 215-8502186 | Ушко цепи со звеном в сборе | Нет на складе | ||
| 500А-8507018 | 500А-8507018 | Уплотнитель инструментального ящика | Нет на складе | ||
| 503-8501318 | 503-8501318 | Стопор болта | Нет на складе | ||
| 500-8501352-В | 500-8501352-В | Стойка передней опоры платформы | Нет на складе | ||
| Р500-8501350-В | Р500-8501350-В | Стойка опоры платформы в сборе правая | Нет на складе | ||
| Р500-8501351-В | Р500-8501351-В | Стойка опоры платформы в сборе левая | Нет на складе | ||
| 500-8501354-В | 500-8501354-В | Ребро стойки передней опоры | Нет на складе | ||
| 500-8502153-Б | 500-8502153-Б | Доска борта нижняя | Нет на складе | ||
| 200377-П29 | 200377-П29 | Болт | Нет на складе | ||
| 210442-П29 | 210442-П29 | Болт | Нет на складе | ||
| 210420-П29 | 210420-П29 | Болт | Нет на складе | ||
| 210419-П29 | 210419-П29 | Болт | Нет на складе | ||
| 210417-П29 | 210417-П29 | Болт | Нет на складе | ||
| 210412-П29 | 210412-П29 | Болт | Нет на складе | ||
| 210412-П2 | 210412-П2 | Болт | Нет на складе | ||
| 210411-П29 | 210411-П29 | Болт | Нет на складе | ||
| 210411-П2 | 210411-П2 | Болт | Нет на складе | ||
| 210410-П2 | 210410-П2 | Болт | Нет на складе | ||
| 210409-П29 | 210409-П29 | Болт | Нет на складе | ||
| 210390-П29 | 210390-П29 | Болт | Нет на складе | ||
| 210387-П29 | 210387-П29 | Болт | Нет на складе | ||
| 210384-П29 | 210384-П29 | Болт | Нет на складе | ||
| 210383-П29 | 210383-П29 | Болт | Нет на складе | ||
| 201592-П29 | 201592-П29 | Болт | Нет на складе | ||
| 201495-П29 | 201495-П29 | Болт | Нет на складе | ||
| 210450-П29 | 210450-П29 | Болт | Нет на складе | ||
| 211130-П2 | 211130-П2 | Болт | Нет на складе | ||
| 215-8504101-Б | 215-8504101-Б | Доска борта нижняя | Нет на складе | ||
| 215-8503103-В | 215-8503103-В | Доска борта нижняя | Нет на складе | ||
| 500-8502152-Б | 500-8502152-Б | Доска борта верхняя | Нет на складе | ||
| 215-8503102-В | 215-8503102-В | Доска борта верхняя | Нет на складе | ||
| 215-8503102-В | 215-8503102-В | Доска борта верхняя | Нет на складе | ||
| 215-8507050-Б | 215-8507050-Б | Дверца ящика в сборе | Нет на складе | ||
| 250812-П29 | 250812-П29 | Гайка | Нет на складе | ||
| 250810-П29 | 250810-П29 | Гайка | Нет на складе | ||
| 250810-П2 | 250810-П2 | Гайка | Нет на складе | ||
| 250514-П29 | 250514-П29 | Гайка | Нет на складе | ||
| 250512-П29 | 250512-П29 | Гайка | Нет на складе | ||
| 250510-П29 | 250510-П29 | Гайка | Нет на складе | ||
| 500-8504010-А | 500-8504010-А | Борт передний в сборе | Нет на складе | ||
| 500-8502010-А | 500-8502010-А | Борт боковой в сборе | Нет на складе | ||
| 290588-П29 | 290588-П29 | Болт | Нет на складе | ||
| 211169-П29 | 211169-П29 | Болт | Нет на складе | ||
| 211132-П29 | 211132-П29 | Болт | Нет на складе | ||
| 1 | 215-8502164-Б | Усилитель бокового борта | Нет на складе | ||
| 2 | 215-8502156-Б | Планка петли внутренняя | Нет на складе | ||
| 3 | 500-8504072 | Скоба переднего борта | Нет на складе | ||
| 4 | 500-8502162 | Оковка бруса | Нет на складе | ||
| 5 | 500-8502172 | Брус бокового борта крайний | Нет на складе | ||
| 6 | 215-8505048 | Цепь стяжная в сборе | Нет на складе | ||
| 7 | 500-8502160 | Брус бокового борта средний | Нет на складе | ||
| 8 | 215-8507016-Б | Ящик в сборе | Нет на складе | ||
| 9 | 215-8507090 | Рамки подвески ящика в сборе | Нет на складе | ||
| 10 | 200-8505160 | Петля запора правая | Нет на складе | ||
| 10 | 200-8505161 | Петля запора левая | Нет на складе | ||
| 11 | 215-8505162 | Пластина петли запора | Нет на складе | ||
| 11 | 215-8505162 | Пластина петли запора | Нет на складе | ||
| 12 | 215-8503010-В | Борт задний в сборе | Нет на складе | ||
| 13 | 215-8501182 | Усилитель задней кромки пола | Нет на складе | ||
| 14 | Р500-8501123 | Усилитель продольного бруса | Нет на складе | ||
| 15 | 215-8501180-Б | Брус задней кромки пола | Нет на складе | ||
| 16 | Р500-8501160 | Брус боковой правый в сборе | Нет на складе | ||
| 17 | Р500-8501125 | Брус поперечный четвертый и шестой | Нет на складе | ||
| 18 | Р500-8501161 | Брус боковой левый в сборе | Нет на складе | ||
| 19 | 215-8503106-Б | Петля заднего борта | Нет на складе | ||
| 20 | 258040-П29 | Шплинт | Нет на складе | ||
| 21 | 252007-П29 | Шайба | Нет на складе | ||
| 22 | 215-8502166-А | Ушко петли борта | Нет на складе | ||
| 23 | 215-8502170 | Палец петли | Нет на складе | ||
| 24 | 215-8505152 | Прокладка | Нет на складе | ||
| 25 | 215-8505150 | Крюк запора | Нет на складе | ||
| 26 | 215-8505154 | Направляющая крюка | Нет на складе | ||
| 27 | Р500-8501132-Б | Брус поперечный седьмой | Нет на складе | ||
| 28 | Р500-8501120 | Брус продольный | Нет на складе | ||
| 29 | 215-8501128-Б | Брус поперечный пятый | Нет на складе | ||
| 30 | 500-8500108 | Стремянка | Нет на складе | ||
| 31 | 500-8500110 | Направляющая стремянки | Нет на складе | ||
| 32 | 215-8500112 | Накладка стремянки | Нет на складе | ||
| 33 | 250812-П29 | Гайка | Нет на складе | ||
| 34 | Р500-8501128-Б | Брус поперечный третий | Нет на складе | ||
| 35 | Р500-8501126-Б | Брус поперечный второй | Нет на складе | ||
| 36 | 215-8502184 | Ушко цепи платформы | Нет на складе | ||
| 37 | Р500-8501130 | Брус продольный дополнительный | Нет на складе | ||
| 38 | Р500-8501124-Б | Брус поперечный первый | Нет на складе | ||
| 39 | 500-8511022 | Укосина брызговика | Нет на складе | ||
| 40 | 200-2802010 | Брызговик платформы | Нет на складе | ||
| 41 | 215-8502158-Б | Петля бокового борта | Нет на складе | ||
| 43 | 215-8504103-Б | Стойка борта левая | Нет на складе | ||
| 44 | 215-8505158 | Планка петли | Нет на складе | ||
| 45 | 215-8504104-Б | Стойка борта средняя | Нет на складе | ||
| 46 | 500-8504130 | Стойка решетки | Нет на складе | ||
| 47 | 500-8504118 | Обойма решетки | Нет на складе | ||
| 48 | 500-8504110 | Решетка переднего борта в сборе | Нет на складе | ||
| 49 | 500-8504072 | Скоба переднего борта | Нет на складе | ||
| 50 | 215-8504102-Б | Стойка борта правая | Нет на складе | ||
| 51 | 215-8505158 | Планка петли | Нет на складе | ||
| 52 | 500-8501154 | Угольник дополнительного бруса | Нет на складе | ||
| 53 | Р500-8501190 | Подножка платформы в сборе | Нет на складе | ||
| 54 | 215-8501150-В | Угольник брусьев основания | Нет на складе | ||
| 55 | 5213-8505064 | Замок запора стяжной цепи | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
