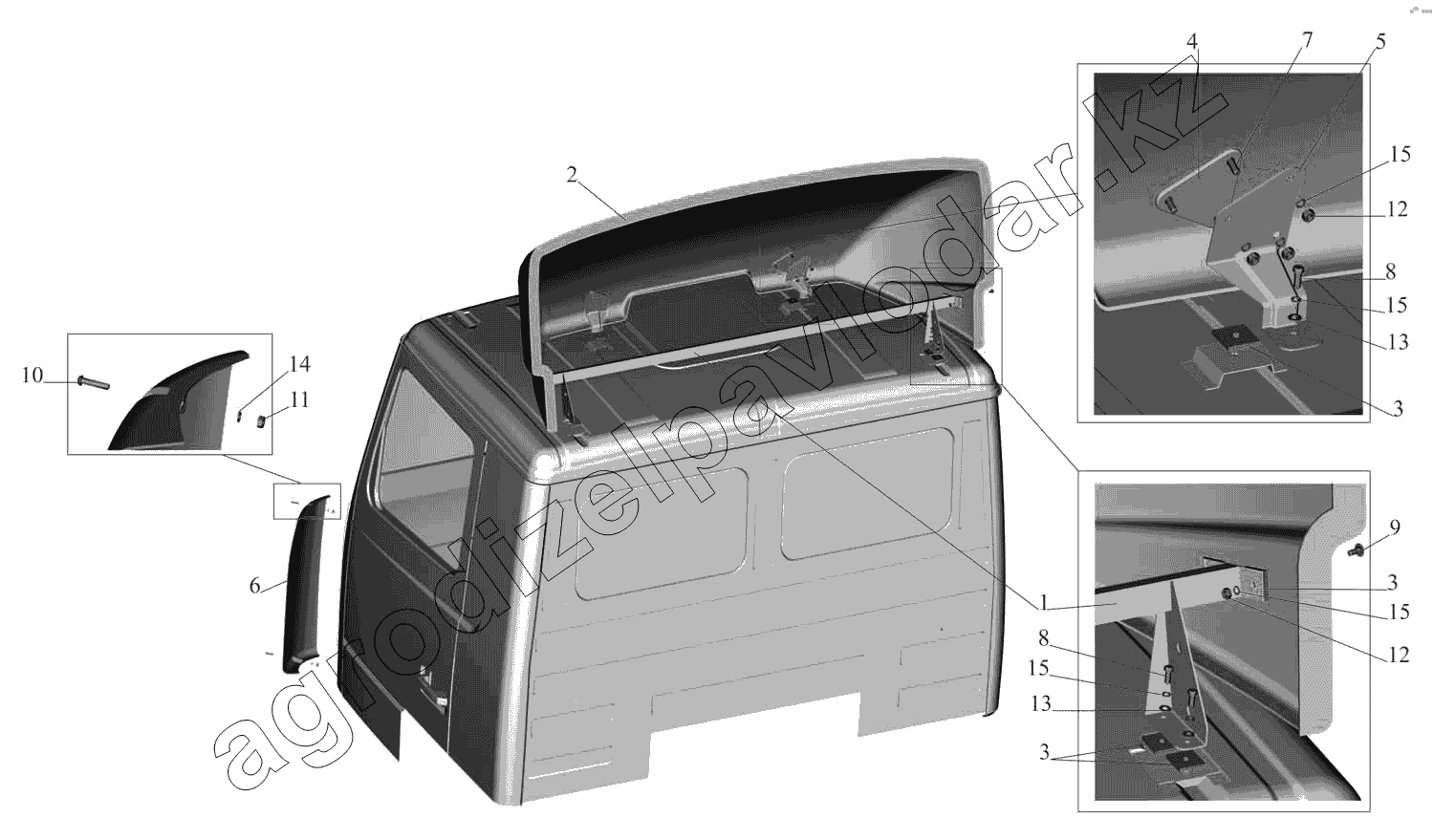

Каталог запасных частей к технике: МАЗ-437130 (Зубренок). Установка обтекателя 534004-8000014
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
4
5
5
6
6
7
8
8
9
10
11
12
12
13
13
14
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 534004-8008030 | Держатель обтекателя | Нет на складе | ||
| 2 | 64221-8008022 | Обтекатель | Нет на складе | ||
| 3 | 64221-8008060 | Прокладка | Нет на складе | ||
| 4 | 5336-8008064 | Прокладка | Нет на складе | ||
| 5 | 534004-8008066 | Кронштейн правый | Нет на складе | ||
| 5 | 534004-8008067 | Кронштейн левый | Нет на складе | ||
| 6 | 6430-8401126 | Щиток боковой правый | Нет на складе | ||
| 6 | 6430-8401127 | Щиток боковой левый | Нет на складе | ||
| 7 | 210381-10 | Болт М8-6gх30 | Нет на складе | ||
| 8 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 9 | 210379 | Болт М8-6gх20 | Нет на складе | ||
| 10 | 220110 | Винт М6-6gх28 | Нет на складе | ||
| 11 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 12 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 13 | 252005 | Шайба 8 | Нет на складе | ||
| 14 | 252154 | Шайба 6Л | Нет на складе | ||
| 15 | 252155 | Шайба 8Л | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
