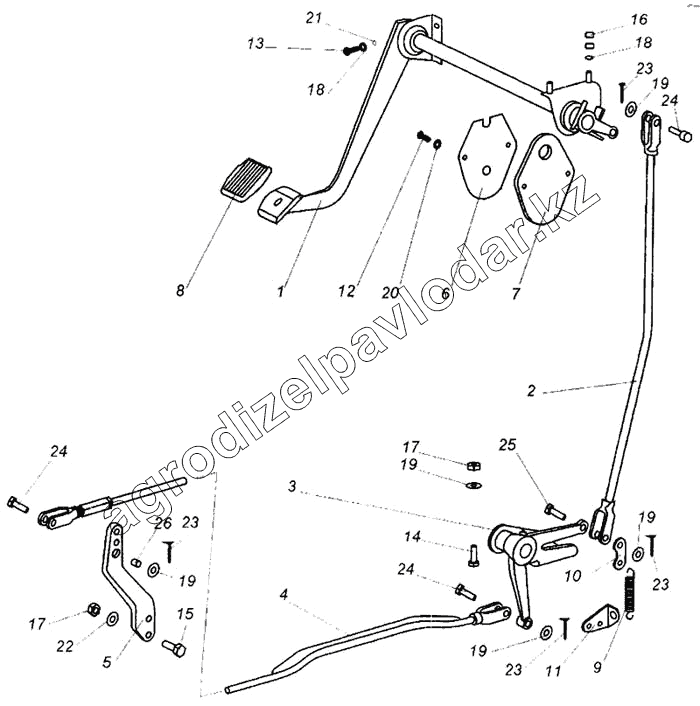

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Механизм управления сцеплением
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
19
19
20
21
22
23
23
23
23
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 4370-1602004 | Основание педали | Нет на складе | ||
| 2 | 4370-1602110 | Тяга | Нет на складе | ||
| 3 | 4370-1602640 | Рычаг | Нет на складе | ||
| 4 | 4370-1602660 | Тяга | Нет на складе | ||
| 5 | 4370-1602830 | Рычаг | Нет на складе | ||
| 6 | 4370-1602072 | Фланец | Нет на складе | ||
| 7 | 4370-1602074 | Уплотнитель | Нет на складе | ||
| 8 | 5336-1602029 | Подушка педали | Нет на складе | ||
| 9 | 500-5001146 | Пружина | Нет на складе | ||
| 10 | 5336-3570192-01 | Рычаг | Нет на складе | ||
| 11 | 504-3508167 | Кронштейн | Нет на складе | ||
| 12 | 201422 | Болт М6-6gх25 | Нет на складе | ||
| 13 | 201456 | Болт М8-6gх20 | Нет на складе | ||
| 14 | 201540 | Болт М12-6gх30 | Нет на складе | ||
| 15 | 201544 | Болт М12-6gх40 | Нет на складе | ||
| 16 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 17 | 250514 | Гайка М12-6Н | Нет на складе | ||
| 18 | 252005 | Шайба 8 | Нет на складе | ||
| 19 | 252007 | Шайба 12 | Нет на складе | ||
| 20 | 252134 | Шайба 6Т | Нет на складе | ||
| 21 | 252135 | Шайба 8Т | Нет на складе | ||
| 22 | 252157 | Шайба 124 | Нет на складе | ||
| 23 | 258053 | Шплинт 4х25 | Нет на складе | ||
| 24 | 260089 | Палец 12х40 | Нет на складе | ||
| 25 | 260091 | Палец 12х45 | Нет на складе | ||
| 26 | 200-3501139-Б | Втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
