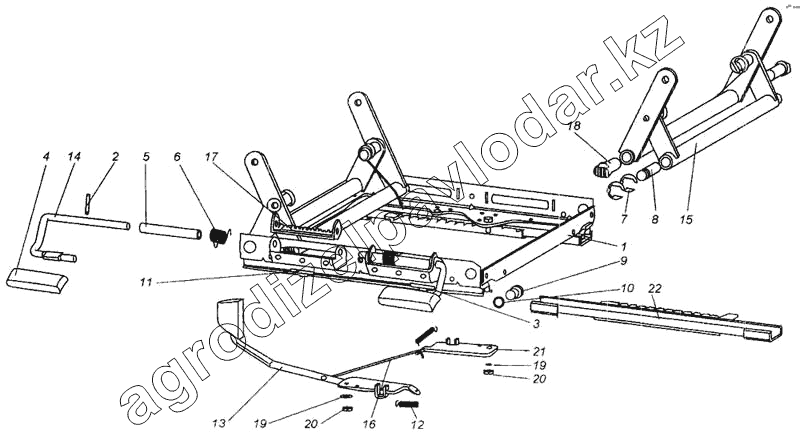

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Механизм регулирования высоты
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 6430-6804108 | Основание | Нет на складе | ||
| 2 | 6430-6804257 | Ось | Нет на складе | ||
| 2 | 6430-6804257-01 | Ось | Нет на складе | ||
| 3 | 6430-6804254 | Рычаг фиксатора | Нет на складе | ||
| 4 | 6430-6804278 | Рукоятка | Нет на складе | ||
| 5 | 6430-6804248 | Втулка распорная | Нет на складе | ||
| 6 | 6430-6804262 | Пружина | Нет на складе | ||
| 7 | 6430-6804253 | Шайба | Нет на складе | ||
| 8 | 6430-6804274 | Ось | Нет на складе | ||
| 9 | 504В-6804087 | Ролик | Нет на складе | ||
| 10 | 010-015-30-2-3 | Кольцо | Нет на складе | ||
| 11 | 504В-6804055 | Вкладыш | Нет на складе | ||
| 12 | 504В-6804080-010 | Пружина | Нет на складе | ||
| 13 | 6430-6804060 | Стопор с рукояткой | Нет на складе | ||
| 14 | 6430-6804255 | Рычаг фиксатора | Нет на складе | ||
| 15 | 6430-6804210 | Рычаг механизма | Нет на складе | ||
| 16 | 6430-6804099 | Стяжка | Нет на складе | ||
| 17 | 6430-6804242 | Фиксатор | Нет на складе | ||
| 18 | 6430-6804272 | Ось | Нет на складе | ||
| 19 | 252174 | Шайба 26 | Нет на складе | ||
| 20 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 21 | 6430-6804075 | Стопор | Нет на складе | ||
| 22 | 6430-6804035 | Направляющая нижняя | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
