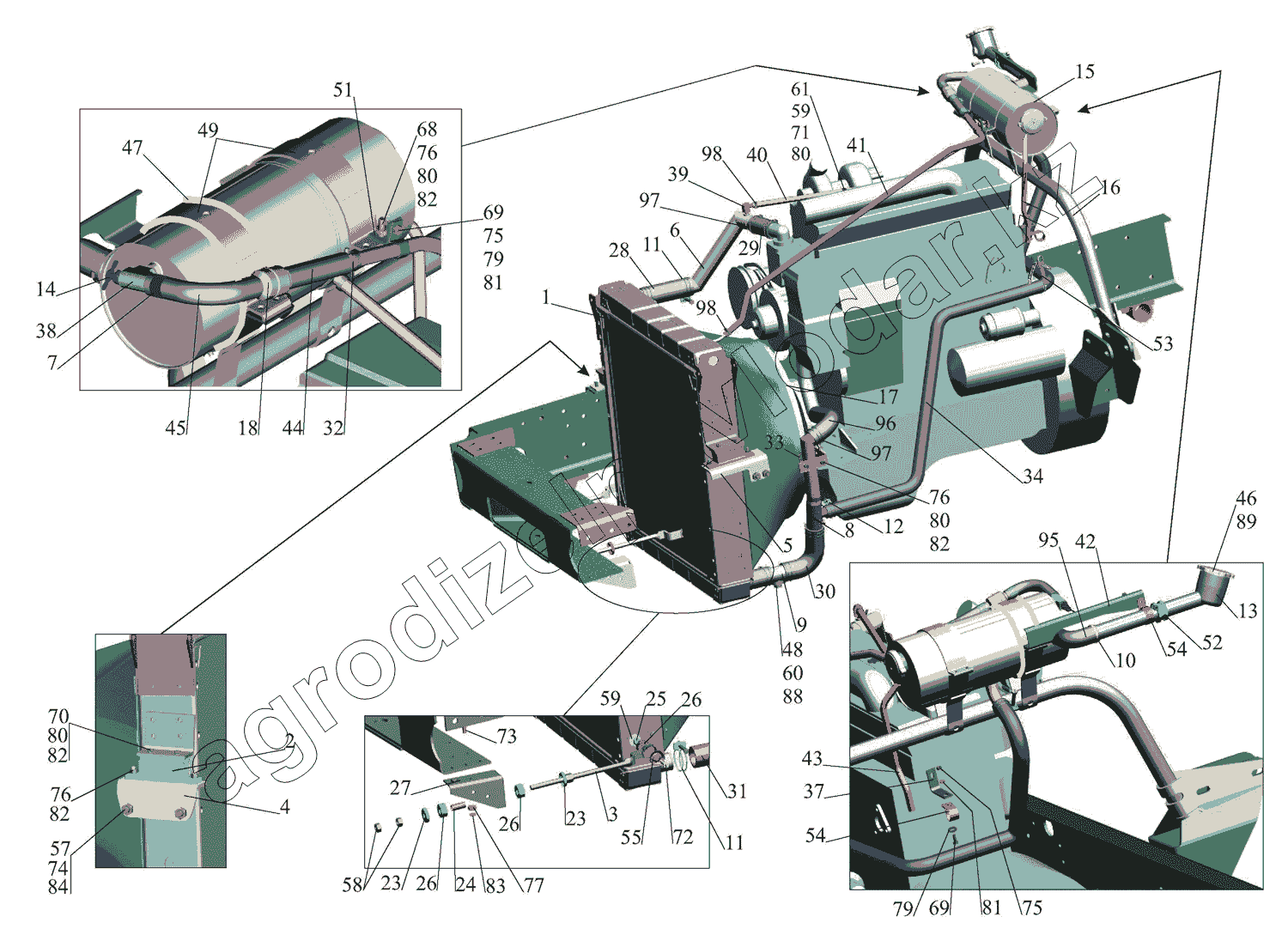

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Установка системы охлаждения
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/22.gif)
1
2
3
4
5
6
7
7
7
8
9
10
10
10
11
11
11
11
12
12
12
13
14
15
16
17
18
23
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
53
54
54
55
57
58
59
59
60
61
68
69
69
70
71
72
73
74
75
75
76
76
76
77
79
79
80
80
80
80
81
81
82
82
82
82
83
84
88
89
95
96
97
97
97
98
98
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 4370-1301009-010 | Радиатор с кожухом | Нет на складе | ||
| 2 | 64221-1302060 | Подушка | Нет на складе | ||
| 3 | 4370-1302121 | Тяга | Нет на складе | ||
| 4 | 4370-1302135 | Кронштейн правый | Нет на складе | ||
| 5 | 4370-1302136 | Кронштейн | Нет на складе | ||
| 6 | 4370-1303020-010 | Патрубок подводящий | Нет на складе | ||
| 7 | 500-1303160 | Хомут | Нет на складе | ||
| 7 | TORRO20-32/9-C7W2 | Хомут | Нет на складе | ||
| 7 | F10ВSА021 044ВRZ | Хомут | Нет на складе | ||
| 8 | 4370-1303240-010 | Патрубок отводящий | Нет на складе | ||
| 9 | 4370-1303260 | Патрубок промежуточный | Нет на складе | ||
| 10 | 64229-1303506 | Хомут | Нет на складе | ||
| 10 | TORRO40-60/9-C7W2 | Хомут | Нет на складе | ||
| 10 | F10BSA040064BRZ | Хомут «Perfekt» 40-64 | Нет на складе | ||
| 11 | F10BSA040064BRZ | Хомут «Perfekt» 40-64 | Нет на складе | ||
| 11 | TORRO40-60/9-C7W2 | Хомут | Нет на складе | ||
| 11 | 64229-1303514 | Хомут | Нет на складе | ||
| 12 | 64229-1303650 | Хомут | Нет на складе | ||
| 12 | TORRO25-40/9-C7W2 | Хомут | Нет на складе | ||
| 12 | F10BSA021044BRZ | Хомут"Perfect"21-44 | Нет на складе | ||
| 13 | 437030-1304014 | Труба заливная | Нет на складе | ||
| 14 | 64229-1305010 | Краник сливной | Нет на складе | ||
| 15 | 4370-1311010-010 | Бачок расширительный | Нет на складе | ||
| 16 | 437141-1311080 | Опора | Нет на складе | ||
| 17 | 4370-1300034 | Установка муфты вентилятора | Нет на складе | ||
| 18 | 543208-8101400 | Клапан обратный | Нет на складе | ||
| 23 | 5335-1302063 | Чашка малая | Нет на складе | ||
| 24 | 500-1302138 | Втулка распорная | Нет на складе | ||
| 25 | 64226-1302138 | Втулка | Нет на складе | ||
| 26 | 500-1302139 | Подушка малая | Нет на складе | ||
| 27 | 4370-1302143-010 | Кронштейн | Нет на складе | ||
| 28 | 4370-1303010 | Шланг | Нет на складе | ||
| 29 | 4370-1303011 | Шланг | Нет на складе | ||
| 30 | 4370-1303029 | Патрубок | Нет на складе | ||
| 30 | 270 003178 | Патрубок угловой | Нет на складе | ||
| 31 | 4370-1303027-010 | Шланг | Нет на складе | ||
| 32 | 54325-1303045 | Переходник | Нет на складе | ||
| 33 | 4370-1303083 | Стремянка | Нет на складе | ||
| 34 | 642290-1303168 | Шланг компенсационный | Нет на складе | ||
| 37 | 4370-1303257 | Кронштейн | Нет на складе | ||
| 38 | 642290-1303332-010 | Тройник | Нет на складе | ||
| 39 | 4370-1303336 | Угольник | Нет на складе | ||
| 40 | 543208-1304041 | Шланг | Нет на складе | ||
| 41 | 437141-1304043 | Шланг | Нет на складе | ||
| 42 | 437141-1304034 | Кронштейн | Нет на складе | ||
| 43 | 64227-1311024 | Шланг | Нет на складе | ||
| 44 | 437030-1311049 | Шланг | Нет на складе | ||
| 45 | 6430-1311049 | Шланг | Нет на складе | ||
| 46 | 64221-1311053 | Пробка | Нет на складе | ||
| 47 | 437030-1311057 | Уплотнитель | Нет на складе | ||
| 48 | 64226-1311094 | Ввертыш | Нет на складе | ||
| 49 | 4370-1311316-020 | Хомут | Нет на складе | ||
| 51 | 504В-3504046 | Угольник оттяжной пружины | Нет на складе | ||
| 52 | 64227-3506027 | Прокладка | Нет на складе | ||
| 53 | 64227-3537048 | Хомут | Нет на складе | ||
| 54 | 64221-3724633 | Хомут | Нет на складе | ||
| 55 | 504B-6801122 | Шайба | Нет на складе | ||
| 57 | 250514 | Гайка М12-6Н | Нет на складе | ||
| 58 | 250615 | Гайка М12х1,25-6Н | Нет на складе | ||
| 59 | 375533 | Шайба 8 | Нет на складе | ||
| 60 | 375919 | Шайба 14 | Нет на складе | ||
| 61 | 379664 | Кляммер | Нет на складе | ||
| 68 | 200263 | Болт М8-6gх35 | Нет на складе | ||
| 69 | 201418 | Болт М6-6gх16 | Нет на складе | ||
| 70 | 201454 | Болт М8-6gх16 | Нет на складе | ||
| 71 | 201458 | Болт М8-6gх25 | Нет на складе | ||
| 72 | 201460 | Болт М8-6gх30 | Нет на складе | ||
| 73 | 201497 | Болт М10-6gх25 | Нет на складе | ||
| 74 | 201540 | Болт М12-6gх30 | Нет на складе | ||
| 75 | 250508 | Гайка М6-6Н | Нет на складе | ||
| 76 | 250510 | Гайка М8-6Н | Нет на складе | ||
| 77 | 250512 | Гайка М10-6Н | Нет на складе | ||
| 79 | 252004 | Шайба 6 | Нет на складе | ||
| 80 | 252005 | Шайба 8 | Нет на складе | ||
| 81 | 252134 | Шайба 6Т | Нет на складе | ||
| 82 | 252135 | Шайба 8Т | Нет на складе | ||
| 83 | 252156 | Шайба 10Л | Нет на складе | ||
| 84 | 252157 | Шайба 124 | Нет на складе | ||
| 88 | 012-016-25-2-3 | Кольцо | Нет на складе | ||
| 89 | 052-058-36-2-3 | Кольцо | Нет на складе | ||
| 95 | 5320-1311049 | Рукав | 577 тенге - 916 тенге | ||
| 96 | 70-1303001 | Угловой патрубок | 594 тенге | ||
| 97 | TORRO40-60/9-C7W2 | Хомут | Нет на складе | ||
| 97 | F10BSA040064BRZ | Хомут «Perfekt» 40-64 | Нет на складе | ||
| 98 | TORRO12-20/9-C7W2 | Хомут | Нет на складе | ||
| 98 | F10LSА011020ВRZ | Хомут | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
