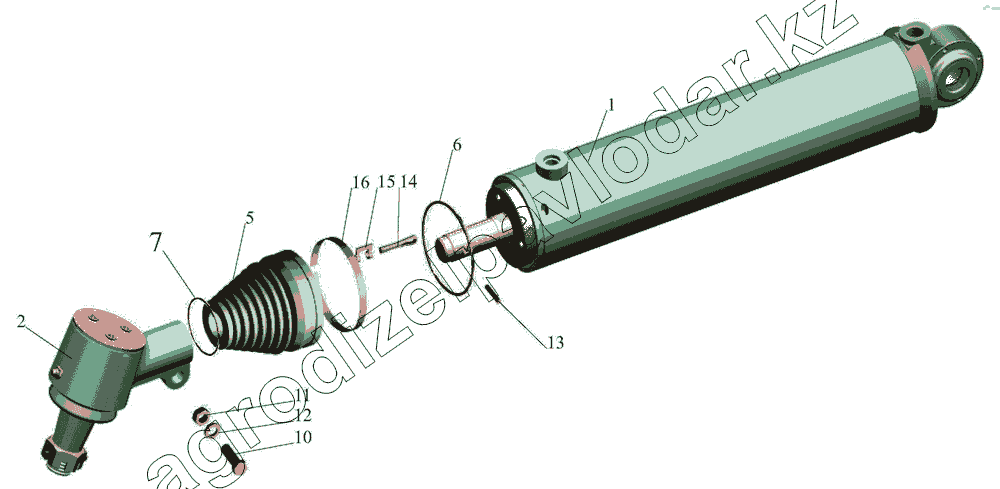

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Цилиндр 4370-3405005-031
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/71.gif)
1
2
5
6
7
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | ЦГ50-280-3405010-030 | Цилиндр | Нет на складе | ||
| 2 | ЦГ50-280-3405204-030 | Корпус шарнира | Нет на складе | ||
| 5 | 437040-3405096 | Муфта | Нет на складе | ||
| 6 | ЦГ50-280-3405312 | Кольцо | Нет на складе | ||
| 7 | ЦГ50-280-3405313 | Кольцо | Нет на складе | ||
| 10 | 201567 | Болт М12х1,25-6gх40 | Нет на складе | ||
| 11 | 250515 | Гайка М12х1,25-6Н | Нет на складе | ||
| 12 | 252157 | Шайба 124 | Нет на складе | ||
| 13 | 258632 | Штифт | Нет на складе | ||
| 14 | 297575 | Шплинт 5,6х22 | Нет на складе | ||
| 15 | 297580 | Пряжка | Нет на складе | ||
| 16 | 297588 | Лента | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
