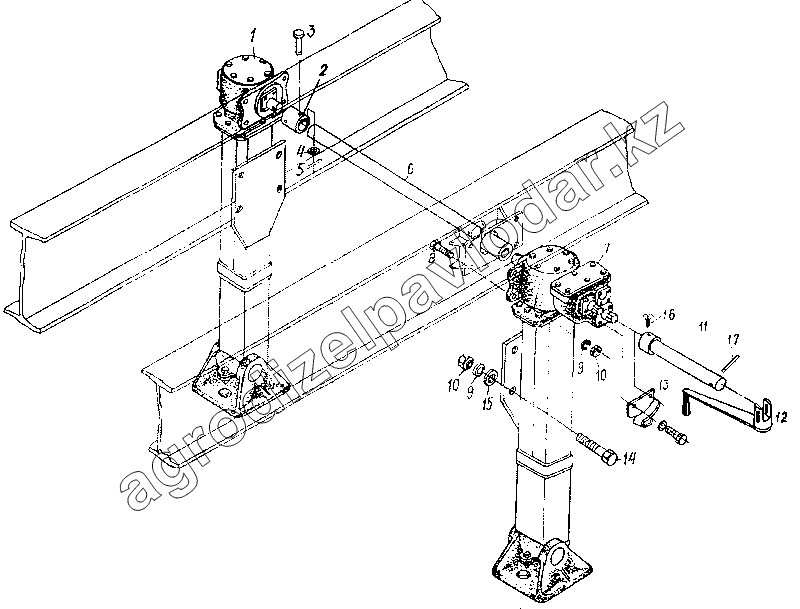

Каталог запасных частей к технике: МАЗ-3PP59. Установка опорных устройств
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 9766-2700035 | Опорное устройство левое | Нет на складе | ||
| 2 | 938-2720033-Б | Втулка | Нет на складе | ||
| 3 | 260065 | Палец 10х48 | Нет на складе | ||
| 4 | 252006 | Шайба 10 | Нет на складе | ||
| 5 | 258024 | Шплинт 2,5х16 | Нет на складе | ||
| 6 | 9397-2720030 | Вал промежуточный | Нет на складе | ||
| 7 | 3РР59-2700034 | Опорное устройство правое | Нет на складе | ||
| 8 | 202123 | Болт М16-6gх50 | Нет на складе | ||
| 9 | 252159 | Шайба 16Л | Нет на складе | ||
| 10 | 250560 | Гайка М16-6Н | Нет на складе | ||
| 11 | 3РР59-2720021 | Вал привода | Нет на складе | ||
| 12 | 93865-2725060 | Рукоятка | Нет на складе | ||
| 13 | 3РР59-2725090 | Кронштейн | Нет на складе | ||
| 14 | 202119 | Болт | Нет на складе | ||
| 15 | 252047 | Шайба 16 | Нет на складе | ||
| 16 | 941-2725072 | Винт-барашек | Нет на складе | ||
| 17 | 93865-2720186 | Ось | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
