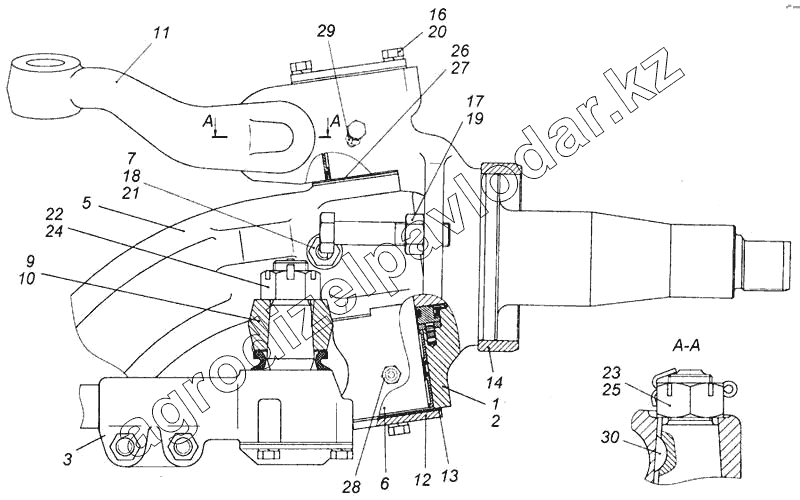

Каталог запасных частей к технике: Камский автозавод 6540. Ось передняя в сборе
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
5
6
7
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 53205-3001612 | Кулак поворотный правый в сборе | Нет на складе | ||
| 2 | 53205-3001613 | Кулак поворотный левый в сборе | Нет на складе | ||
| 3 | 5320-3414052 | Тяга рулевой трапеции в сборе | Нет на складе | ||
| 5 | 53205-3001010-02 | Балка передней оси | Нет на складе | ||
| 6 | 53205-3001019-10 | Шкворень | Нет на складе | ||
| 7 | 5320-3001025 | Клин шкворня | 257 тенге | ||
| 9 | 5320-3001030 | Рычаг поворотного кулака правый | Нет на складе | ||
| 10 | 5320-3001031 | Рычаг поворотного кулака левый | Нет на складе | ||
| 11 | 532126-3001035 | Рычаг тяги сошки | Нет на складе | ||
| 12 | 53205-3001053-10 | Крышка | Нет на складе | ||
| 13 | 53205-3001055-10 | Прокладка | Нет на складе | ||
| 14 | 5320-3103050 | Кольцо манжеты | Нет на складе | ||
| 16 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 17 | 1/12541/21 | Болт М16х1,5-6gх80 | Нет на складе | ||
| 18 | 1/61015/11 | Гайка М12х1,25-6Н | Нет на складе | ||
| 19 | 1/21641/11 | Гайка М16х1,5-6Н | Нет на складе | ||
| 20 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 21 | 1/05170/77 | Шайба 12 пружинная | Нет на складе | ||
| 22 | 1/07350/01 | Шплинт 4,7х50 | Нет на складе | ||
| 23 | 1/07979/01 | Шплинт 5,7х60 | Нет на складе | ||
| 24 | 853514 | Гайка М24х1,5-6Н | 393 тенге | ||
| 25 | 853515 | Гайка М30х1,5-6Н | Нет на складе | ||
| 26 | 853638 | Шайба плоская 46х80х1,5 | Нет на складе | ||
| 27 | 853639 | Шайба плоская 46х80х0,25 регулировочная | Нет на складе | ||
| 28 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | 26 тенге - 27 тенге | ||
| 29 | 860009 | Масленка 2.3.45 Ц6. хр. | Нет на складе | ||
| 30 | 870817 | Шпонка сегментная 8х11х28 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
