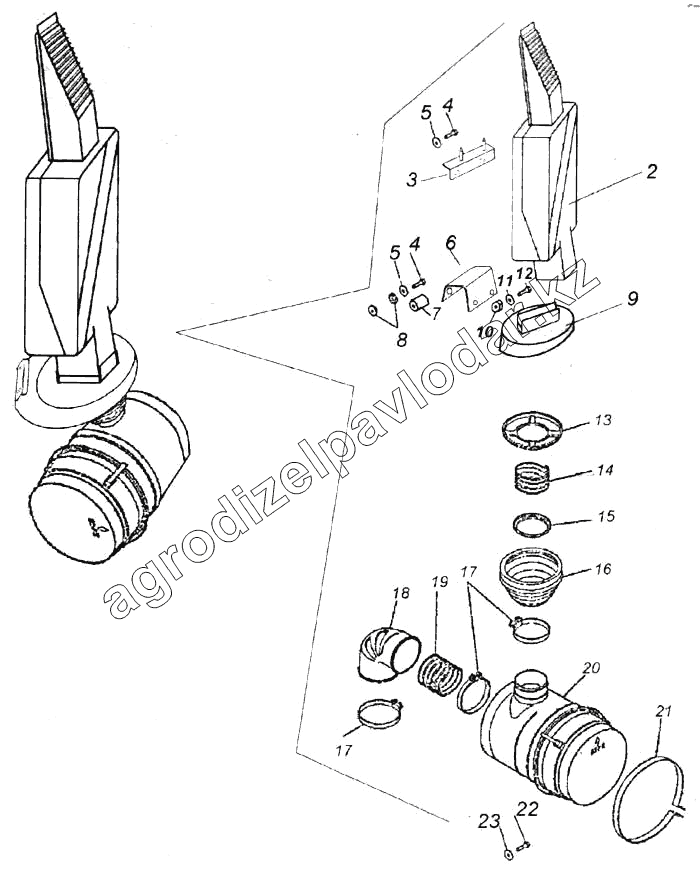

Каталог запасных частей к технике: Камский автозавод 6520. Система питания воздухом
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 2 | 6520-1109400 | Воздухозаборник | Нет на складе | ||
| 3 | 6520-1109390 | Кронштейн со стержнями | Нет на складе | ||
| 4 | 1/59707/21 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 5 | 1/26014/73 | Шайба 10 волнистая | Нет на складе | ||
| 6 | 6520-1109432 | Кронштейн переходной | Нет на складе | ||
| 7 | 5320-1109401 | Втулка распорная амортизатора | Нет на складе | ||
| 8 | 5320-1109399 | Амортизатор крепления трубы воздухозаборника | Нет на складе | ||
| 9 | 65115-1109440-10 | Раструб с накладкой | Нет на складе | ||
| 10 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 11 | 1/26014/73 | Шайба 10 волнистая | Нет на складе | ||
| 12 | 1/59703/21 | Болт М10х1,25-6gх16 | Нет на складе | ||
| 13 | 53205-1109355 | Упор верхний | Нет на складе | ||
| 14 | 53205-1109359 | Пружина распорная | Нет на складе | ||
| 15 | 54105-1109419 | Упор пружины | Нет на складе | ||
| 16 | 53205-1109250 | Уплотнитель | Нет на складе | ||
| 17 | 53205-1109365 | Хомут воздухопровода в сборе | Нет на складе | ||
| 18 | 53205-1109375 | Шланг угловой | Нет на складе | ||
| 19 | 53205-1109525 | Каркас | Нет на складе | ||
| 20 | 740.51-1109510 | Фильтр воздушный в сборе | Нет на складе | ||
| 20 | 740.30-1109510 | Фильтр воздушный в сборе | Нет на складе | ||
| 21 | 54112-1109433 | Хомут крепления воздушного фильтра в сборе | Нет на складе | ||
| 22 | 1/59709/21 | Болт М10х1,25-6gх35 | Нет на складе | ||
| 23 | 1/26469/01 | Шайба плоская 12,6х28х3 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
