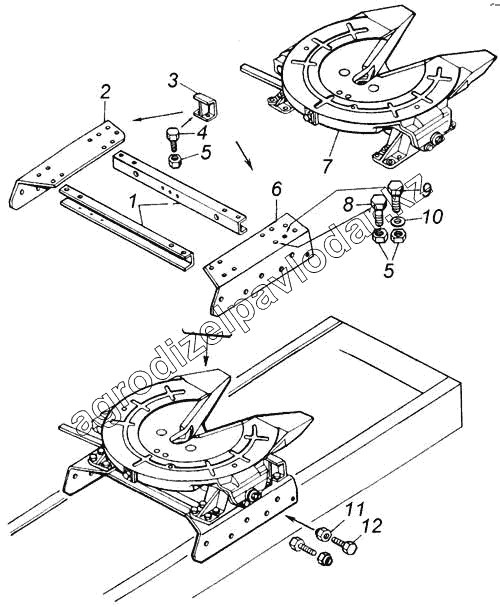

Каталог запасных частей к технике: Камский автозавод 65115. Установка седельного устройства
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 5410-2702101-01 | Поперечина | Нет на складе | ||
| 2 | 5410-2702182 | Кронштейн правый | Нет на складе | ||
| 3 | 5410-2702159 | Опора | Нет на складе | ||
| 4 | 1/14083/21 | Болт М14х1,5-6gх35 | Нет на складе | ||
| 5 | 251648 | Гайка М14х1,5-6Н ОСТ 37.001.197-75 | Нет на складе | ||
| 6 | 5410-2702183 | Кронштейн левый | Нет на складе | ||
| 7 | 5410-2702010-01 | Устройство седельное в сборе | Нет на складе | ||
| 8 | 1/13943/21 | Болт М14х1,5-6gх45 | Нет на складе | ||
| 9 | 1/14220/21 | Болт М14х1,5-6gх55 | Нет на складе | ||
| 10 | 1/26449/01 | Шайба плоская 14х32 | Нет на складе | ||
| 11 | 251649 | Гайка М16х1,5-6Н ОСТ 37.001.197-97 | Нет на складе | ||
| 12 | 853025 | Болт М16х1,5-6gх42 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
