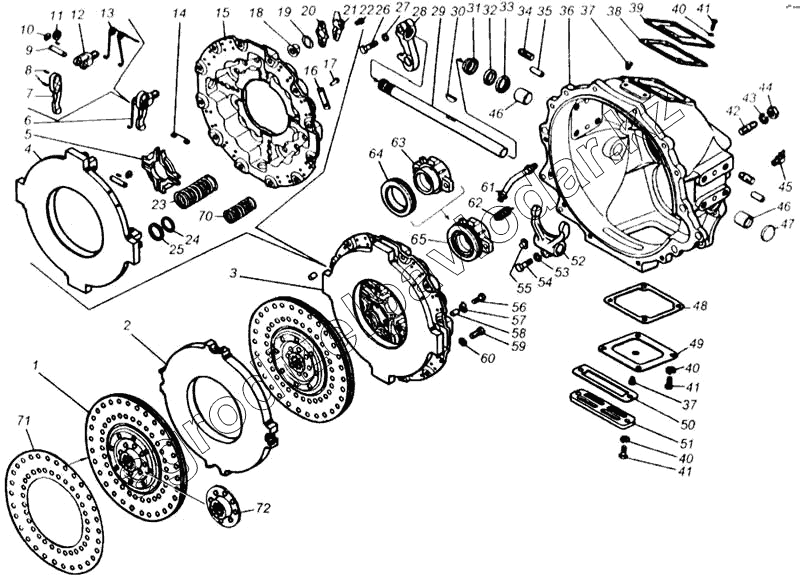

Каталог запасных частей к технике: Камский автозавод 65115. Сцепление
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
40
40
41
41
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 142.1601130 | Диск ведомый сцепления | Нет на складе | ||
| 2 | 14.1601094 | Диск ведущий средний | Нет на складе | ||
| 3 | 142.1601090 | Диск нажимной сцепления с кожухом | 49 565 тенге | ||
| 4 | 142.1601093 | Диск нажимной сцепления | Нет на складе | ||
| 5 | 14.1601120 | Кольцо упорное | 2 367 тенге | ||
| 6 | 14.1601086 | Рычаг оттяжной в сборе | Нет на складе | ||
| 7 | 14.1601095 | Рычаг оттяжной нажимного диска | Нет на складе | ||
| 8 | 14.1601270 | Ролик 2х11,8 игольчатый | Нет на складе | ||
| 9 | 14.1601113 | Ось рычага нажимного диска | 112 тенге | ||
| 10 | 1/10880/73 | Шайба 9 | Нет на складе | ||
| 11 | 14.1601096 | Шайба | Нет на складе | ||
| 12 | 14.1601108 | Вилка рычага нажимного диска | Нет на складе | ||
| 13 | 14.1601273 | Пружина упорного кольца | Нет на складе | ||
| 14 | 14.1601275 | Петля пружины | 42 тенге | ||
| 15 | 14.1601125 | Кожух | Нет на складе | ||
| 16 | 14.1601318 | Пластина балансировочная | Нет на складе | ||
| 17 | 1/05327/03 | Заклепка | Нет на складе | ||
| 18 | 14.1601109 | Гайка регулировочная | 214 тенге - 492 тенге | ||
| 19 | 870865 | Шайба стопорная 21х37х1,2 | Нет на складе | ||
| 20 | 14.1601110 | Пластина опорная регулировочной гайки | Нет на складе | ||
| 21 | 14.1601111 | Пластина запорная | Нет на складе | ||
| 22 | 1/60430/21 | Болт М8-6gх12 | Нет на складе | ||
| 23 | 14.1601115-10 | Пружина нажимная | Нет на складе | ||
| 24 | 142.1602118 | Прокладка | Нет на складе | ||
| 25 | 14.1601117 | Шайба подкладки | Нет на складе | ||
| 26 | 1/13070/21 | Болт М10х1,25-6gх40 | Нет на складе | ||
| 27 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 28 | 14.1601217 | Рычаг вала вилки выключения сцепления | 7 167 тенге | ||
| 29 | 14.1601215 | Вал вилки выключения сцепления | Нет на складе | ||
| 30 | 870813 | Шпонка сегментная 6х9х22 | Нет на складе | ||
| 31 | 14.1601240 | Крышка сальника вала выключения сцепления | Нет на складе | ||
| 32 | 14.1601244 | Кольцо сальника ГОСТ 6308-71 | Нет на складе | ||
| 33 | 14.1601242 | Кольцо уплотнительное сальника | Нет на складе | ||
| 34 | 1/18004/31 | Шпилька М16х1,5х22х35 | Нет на складе | ||
| 35 | 1/04830/11 | Штифт 12х35 | Нет на складе | ||
| 36 | 14.1601010-10 | Картер сцепления в сборе | Нет на складе | ||
| 37 | 262542 | Пробка КГ1/4" | Нет на складе | ||
| 38 | 14.1601038 | Прокладка крышки | Нет на складе | ||
| 39 | 14.1601030-10 | Крышка смотрового люка верхняя | Нет на складе | ||
| 40 | 1/06166/73 | Шайба пружинная | Нет на складе | ||
| 41 | 1/60436/21 | Болт М8-6gх25 | Нет на складе | ||
| 42 | 1/18006/31 | Шпилька картера М16х1,5х22х45 | Нет на складе | ||
| 43 | 1/05172/77 | Шайба 16 пружинная | Нет на складе | ||
| 44 | 1/21641//11 | Гайка | Нет на складе | ||
| 45 | 870840 | Масленка КГ/8" 45 (45916751064) | Нет на складе | ||
| 46 | 14.1601216 | Втулка вала вилки сцепления | Нет на складе | ||
| 47 | 870833 | Заглушка 43 | Нет на складе | ||
| 48 | 14.1601026 | Прокладка крышки | Нет на складе | ||
| 49 | 14.1601022-30 | Крышка смотрового люка нижняя | Нет на складе | ||
| 50 | 14.1601025 | Прокладка передняя | Нет на складе | ||
| 51 | 14.1601018-10 | Крышка люка передняя | Нет на складе | ||
| 52 | 14.1601203 | Вилка выключения сцепления | Нет на складе | ||
| 53 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 54 | 1/59709/21 | Болт М10х1,25-6gх35 | Нет на складе | ||
| 55 | 14.1601187 | Сухарь муфты | Нет на складе | ||
| 56 | 870010 | Болт М8-6gх27 | Нет на складе | ||
| 57 | 870866 | Шайба стопорная | Нет на складе | ||
| 58 | 14.1601284 | Втулка установочная | Нет на складе | ||
| 59 | 870012 | Болт М10х1,25-6gх30 | Нет на складе | ||
| 60 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 61 | 14.1601230 | Шланг смазки муфты выключения сцепления | Нет на складе | ||
| 62 | 14.1601188 | Пружина муфты выключения сцепления | Нет на складе | ||
| 63 | 14.1601180 | Муфта выключения сцепления в сборе | Нет на складе | ||
| 64 | 14.1601196-01 | Подшипник | Нет на складе | ||
| 65 | 14.1601180 | Муфта выключения сцепления в сборе | Нет на складе | ||
| 70 | 142.1601116 | Пружина нажимная внутренняя | Нет на складе | ||
| 71 | 14-1601138-30 | Накладка сцепления фрикционная | Нет на складе | ||
| 72 | 14.1601142 | Ступица ведомого диска | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
